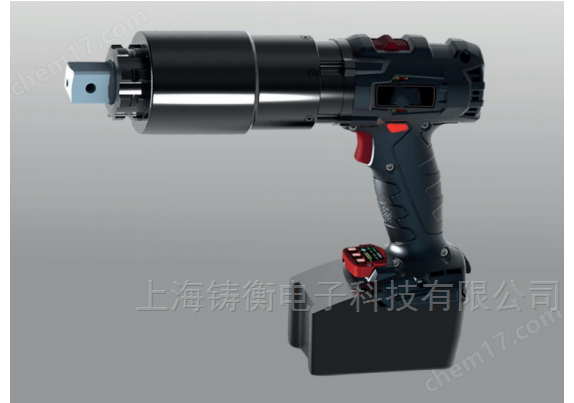

鋰電池電動定扭矩扳手 充電式小屏扭力扳手

產品特點

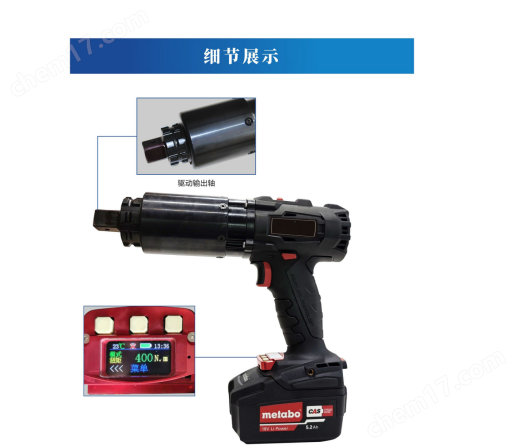

上海鑄衡廠家這款鋰電池電動定扭矩扳手采用了新的扭矩顯示單元和按鈕可以更便捷的數顯設置目標扭矩值,讓自動緊固盡在掌握,此款鋰電池電動定扭矩扳手小屏設計,體積更為小巧且不易碎屏,輕量化設計,適合動力源受限的應用以及現場服務類的應用。

·主流高速M(fèi)CU芯片控制

· 智能完善的報警及保護系統即使拔掉電池之后,仍然能夠記憶上次設定的扭矩值

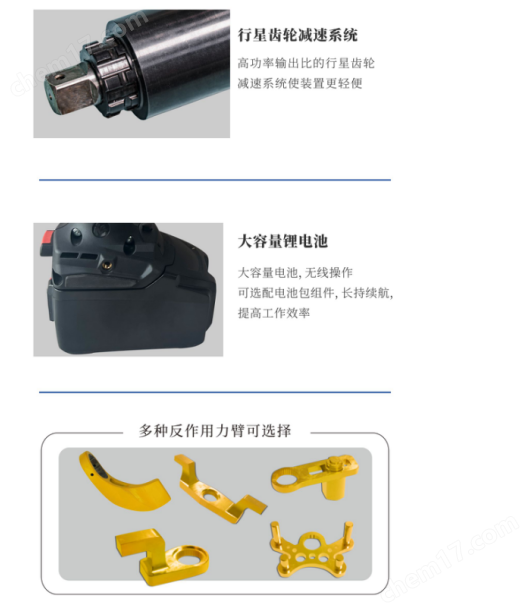

· 機械部分采用高精度行星齒輪減速機構,嚴格工藝控制,運行平穩堅固酎用

·可進行遠程多臺設備同步工作,滿足特殊工況要求

·可選配電池包組件,長持續航,工作效率(·選配)

·精度±5%,重復度±2%

·通過Wif連接扳手和手機或者電腦,輸入指令來操控扳手和調用扳手的數據

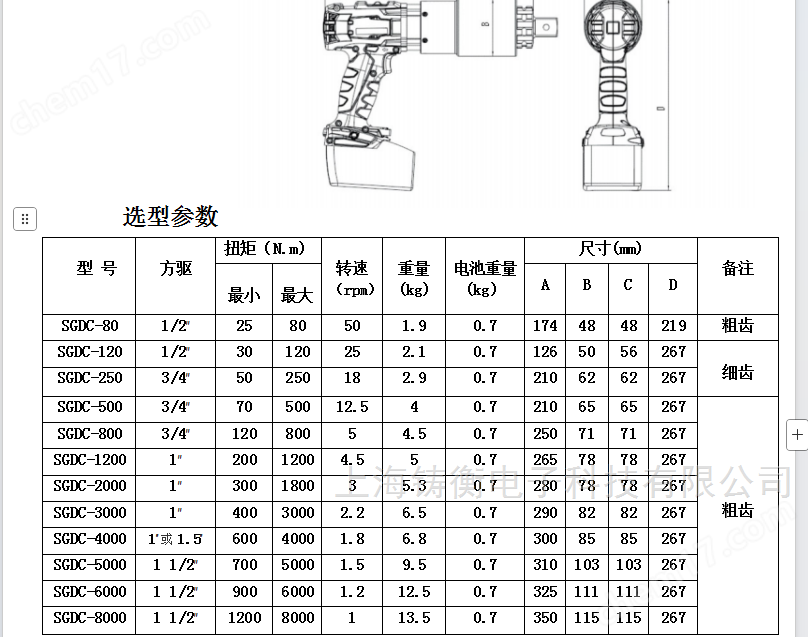

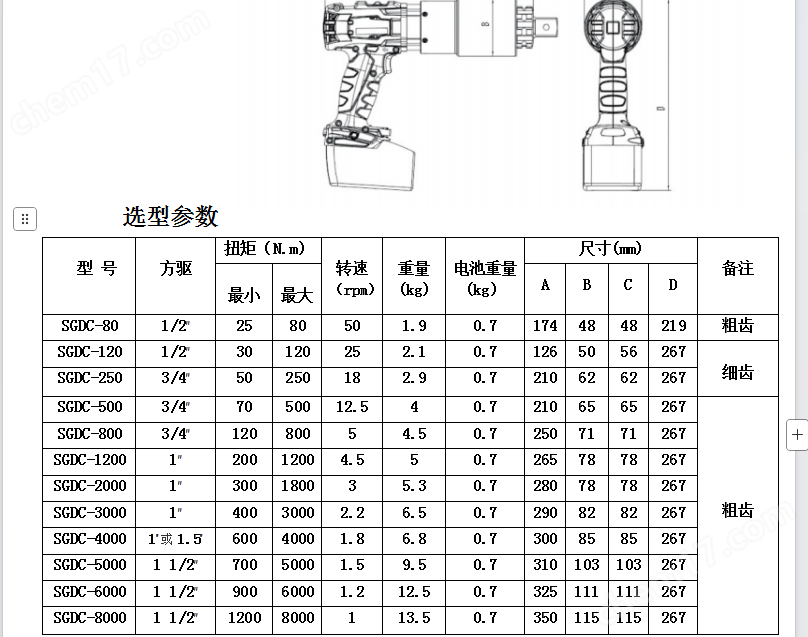

·SGDC系列可選配Wifi版(SGDC-*W)/藍牙版(SGDC-*B)

產品說明書

充電式智能小屏扭矩扳手

1. 概述

充電式智能小屏扭矩扳手是一款具有數碼調節功能，滿足易操作、高精度、以及工作需要，為客戶提供平穩連續的扭矩控制輸出的充電定扭矩扳手，精度在±5%。

2. 硬件安裝

充電式智能小屏扭矩扳手的標準配置包含以下部件:

扳手本體、反作用臂、使用手冊，數據線和專用包裝箱各一個。

3. 軟件安裝

充電式智能小屏扭矩扳手本身無軟件安裝需求，裝上電量充足的電池后，扣動扳機，方驅即可轉動并實施作業。

如需要導出數據等，需要在電腦安裝客戶端軟件，隨機配帶的數據線連接扳手和電腦進行相應的操作。

4. 使用環境要求

本產品為帶反作用力臂的電動工具，機器產生的扭矩都由反作用力臂吸收，所以在操作時都必須為反作用力臂尋找足夠強度的支撐點。

5. 操作說明

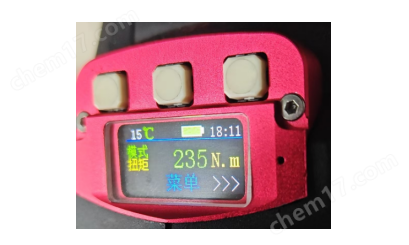

5.1、操作主界面

5.2、開啟充電扭矩扳手：按3個白色按鍵中的任意鍵喚醒屏幕。

此扳手一共有3種工作模式：1、扭矩模式。2、點位模式。3、扭矩+角度模式。

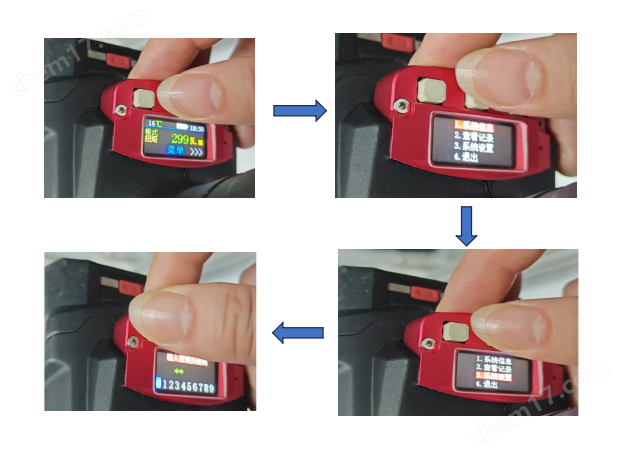

在主界面，按中間鍵進入主菜單，按右鍵將光標移動到3、系統設置，再按中間鍵進入“輸入管理員密碼”界面，輸入密碼210826后進入。此時光標停留在1、工作模式。按中間鍵進入出現1、扭矩模式 2、點位模式 3、扭矩+角度 4、退出。將光標移動到所需的工作模式，按中間鍵確認，然后再將光標移動到4、退出，繼續退出到主界面，即可扣動扳機工作。

扭矩模式：

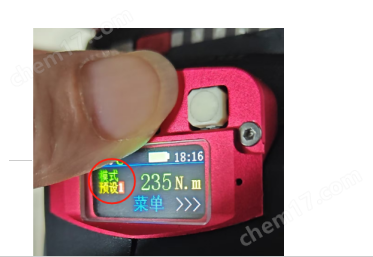

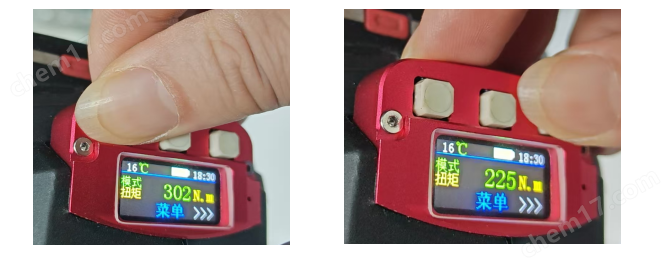

選擇1、扭矩模式后，在主操作界面，長按左鍵，可以快速地減小預設扭矩值。長按右鍵，可以快速地增加預設扭矩值。設定好所需的扭矩值后，直接扣動扳機，電動扳手的方驅開始轉動。

5.3.2 點位模式：

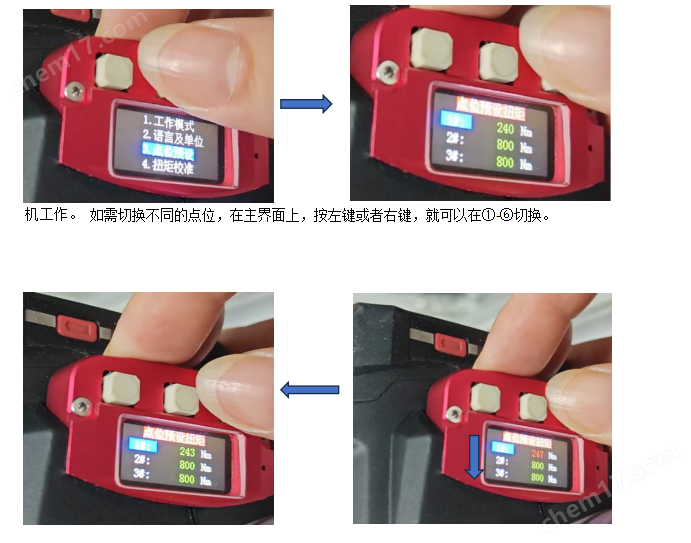

選擇2、點位模式后，返回上一級菜單，將光標移動到3、點位預設。按中間鍵進入后，出現“點位預設扭矩”按右鍵將光標移動到1#上，再按中間鍵，預設扭矩值對應的數字將會變成紅色，長按左鍵減小數值，長按右鍵增加數值。到達所需的數值后，按中間鍵，數字就會變成綠色，表明設定完畢?？砂凑沾朔椒?，繼續設定2#、3#......，一共可以預設6組點位。繼續退出到主界面，即可扣動扳

5.3.3 扭矩+角度模式：

進入工作模式后，將光標移動到3、扭矩+角度。按中間鍵確認后，長按左鍵減小預設角度，長按右鍵增加預設角度。設定好所需的扭矩后，將光標移動到4、退出。繼續退出到主界面，即可扣

動扳手工作。

5.4、查看系統信息

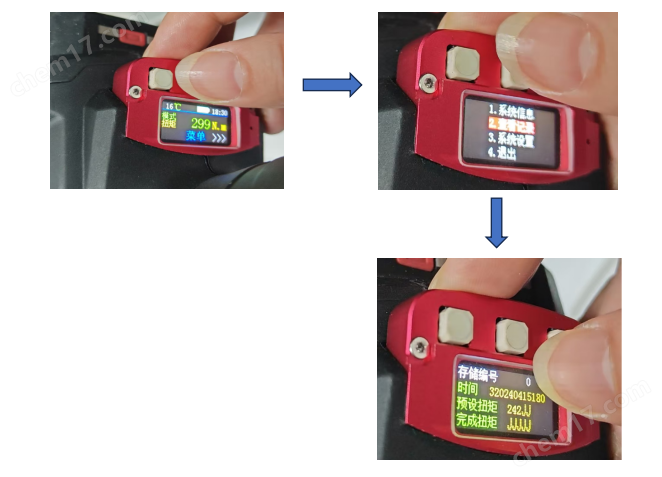

在主界面，按中間鍵進入主菜單，光標停留在1、系統信息，再按中間鍵進入，即可查看系統信息。5.5、查看記錄：

5.6 語言及單位設置

在主界面，按中間鍵進入主菜單，按左或者右鍵將光標移動到3、系統設置，再按中間鍵進入“輸入管理員密碼”界面，輸入密碼210826后進入。將光標移到到2、語言及單位，即可進行相應的設置。

5.7 扭矩校準：

此扳手一共有2種扭矩校準模式：1、線性校準。2、點位校準。

5.7.1 線性校準

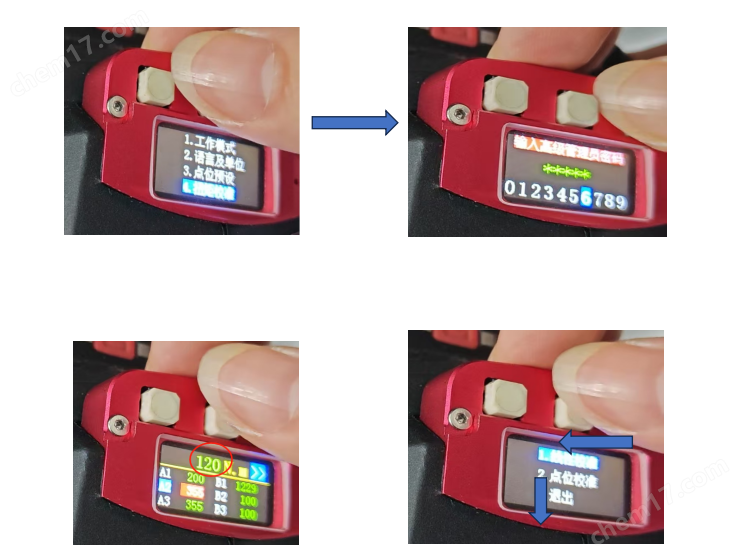

在主界面，按中間鍵進入主菜單，按右鍵將光標移動到3、系統設置，再按中間鍵進入“輸入管理員密碼”界面，輸入密碼210826后進入。按右鍵將光標移動到4、扭矩校準，按中間鍵進入后，出現界面“輸入管理員密碼“，輸入密碼

659618后進入，光標停留在1、線性校準，繼續按中間鍵進入，出現A1,B1,A2,B2,A3,B3,A4,B4,A5,B5，右上角的數值為區間的起點或者終點扭矩值，將光標移動到A1，并按下中間鍵，對應的參數值將變成紅色，扣動扳機，利用扭矩測試儀測試出扭矩值，如果測試儀顯示的扭矩值大于扳手右上角對應的扭矩值，則減小紅色的參數值，如果測試儀顯示的扭矩值小于扳手右上角對應的扭矩值，則增大參數值，直到測試儀顯示的扭矩值與扳手右上角對應的扭矩值相差小于或等于5%后，按中間鍵確認，此時參數值將會變回綠色。如果右上角對應的扭矩值為0，說明A1無需校準。按右鍵，將光標移動到B1，并按下中間鍵，對應的參數值將變成紅色，繼續校準工作，直至B5對應的參數值校準完畢。

5.7.2 點位校準

在主界面，按中間鍵進入主菜單，按右鍵將光標移動到3、系統設置，再按中間鍵進入“輸入管理員密碼”界面，輸入密碼210826后進入。按右鍵將光標移動到4、扭矩校準，按中間鍵進入后，出現界面”輸入管理員密碼“，輸入密碼659618后進入，光標停留在2、點位校準，繼續按中間鍵進入，出現1#，2#，3#，4#，5#，6#，利用5.7.1線性校準同樣的方法，將對應的參數值調試到5%以內，或滿意為止。如果使用點位模式，而該點位沒有設定參數值，在主界面狀態會有紅色的方框提示”此點位未校準“。

6. 產品維護

a.   運輸

由于此電動扭矩扳手附帶2塊充電電池，因此在運輸過程中，請勿讓產品處于潮濕或高溫下。

b.  貯存

1、在貯存過程中，請勿讓產品處于潮濕或高溫下。

2、請將產品貯存在小孩難以接觸到的地方。

3、如果此電動扭矩扳手長期未使用，請不超過半年給電池充滿電。

4、電池的貯存應遠離小型金屬制品，如回形針、硬幣、鑰匙、螺絲等。這些物品可能使電池端口連接，電池短路會導致起火。

C.  日常維護

1、機器和電機散熱通氣孔必須保持清潔，如此才能提高工作品質和工作。

2、定期對變速箱和行星齒輪傳動系統進行維護，并更的潤滑油脂。

3、定期檢查機器上的轉動零件是否運作正常，并確定是否有零件斷裂或損壞。使用機器前務必先更換或修理有故障的零件。

d.  故障和處理

1、如出現屏幕碎裂，需要更的屏幕，在以后的使用電動扳手過程中需要輕拿輕放。

2、如出現電流超限報警，電動扳手長時間工作，系統檢測過熱保護。電動扳手暫停工作，或使用備用電動扳手，等溫度降下來后繼續使用。

3、如方驅不轉，電機在運行，需要返廠拆開機械筒檢查齒輪情況，必要是更的軸承。

4、如屏幕不亮或者扣動扳機電機不運行，需要返廠檢修底板。

7. 售后服務

1、自本設備交貨日起，用戶可就不設備享受保修服務。

2、產品質量實行三包，質量保證期為12個月，終身服務。

3、享受工程師全程、的售前、售中、售后服務。

4、售后服務在接到用戶故障通知2小時內給予回復； 48小時內到達用戶現場；在質保期限內，所有正常使用損壞的配件及維修和工程師上門服務均免費，有任何相關產品質量或使用問題24小時解答，確保用戶設備正常運轉。

8. 注意事項

a. 穿戴好個人的防護裝備。例如耳罩，工作噪音會損壞聽力也穿戴防護眼

鏡,工作手套，防滑工作鞋，工作圍裙等，工作傷害發生幾率。

b. 避免錯誤的持機姿勢。操作機器時要確保立足穩固，并要隨時保持平衡。正

確的操作姿勢能夠幫助您在突發情況下及時控制住電動工具。

c. 穿著合適的工作服。工作時不可以穿太寬松的衣服，也不可以戴首飾。不可

以讓頭發、衣服和手套接觸機器上的轉動部件。寬松的衣物、長發或首飾容易被卷入轉動的機器中。

d. 避免讓身體接觸金屬物體，例如水管、散熱器等。如果您的身體接地了，

容易遭受電擊。

f. 勿使用開關故障的機器。如果無法正常操控啟停開關，容易在操作機器時產

生意外。盡快將故障機器送修。

g. 工作時務必要全神貫注，不但要保持頭腦清醒更要理性操作本機器。疲憊、噴

酒或服用、，切勿操作電動工具。使用機器時只要稍微分

心便可能發生嚴重的意外后果。

h. 操作機器時不可讓兒童或旁觀者靠近工作場所。工作時如果因?yàn)榈谌叩?/span>

干擾而分散注意力可能導致操作失控。

I.不使用工具時，必須把機器存放在工具箱內，勿讓不熟悉機器操作方法及

未閱讀本說明書的人使用本機器。讓經驗不足的人操作容易發生意外。

j. 機器必須遠離雨水或濕氣。如果讓水滲入電動工具中，會提高操作者遭受申

擊的危險。
