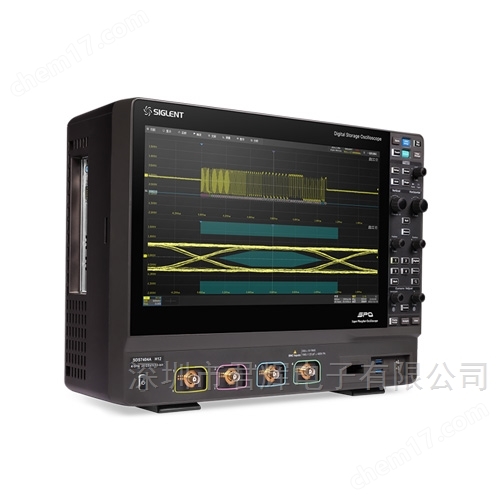

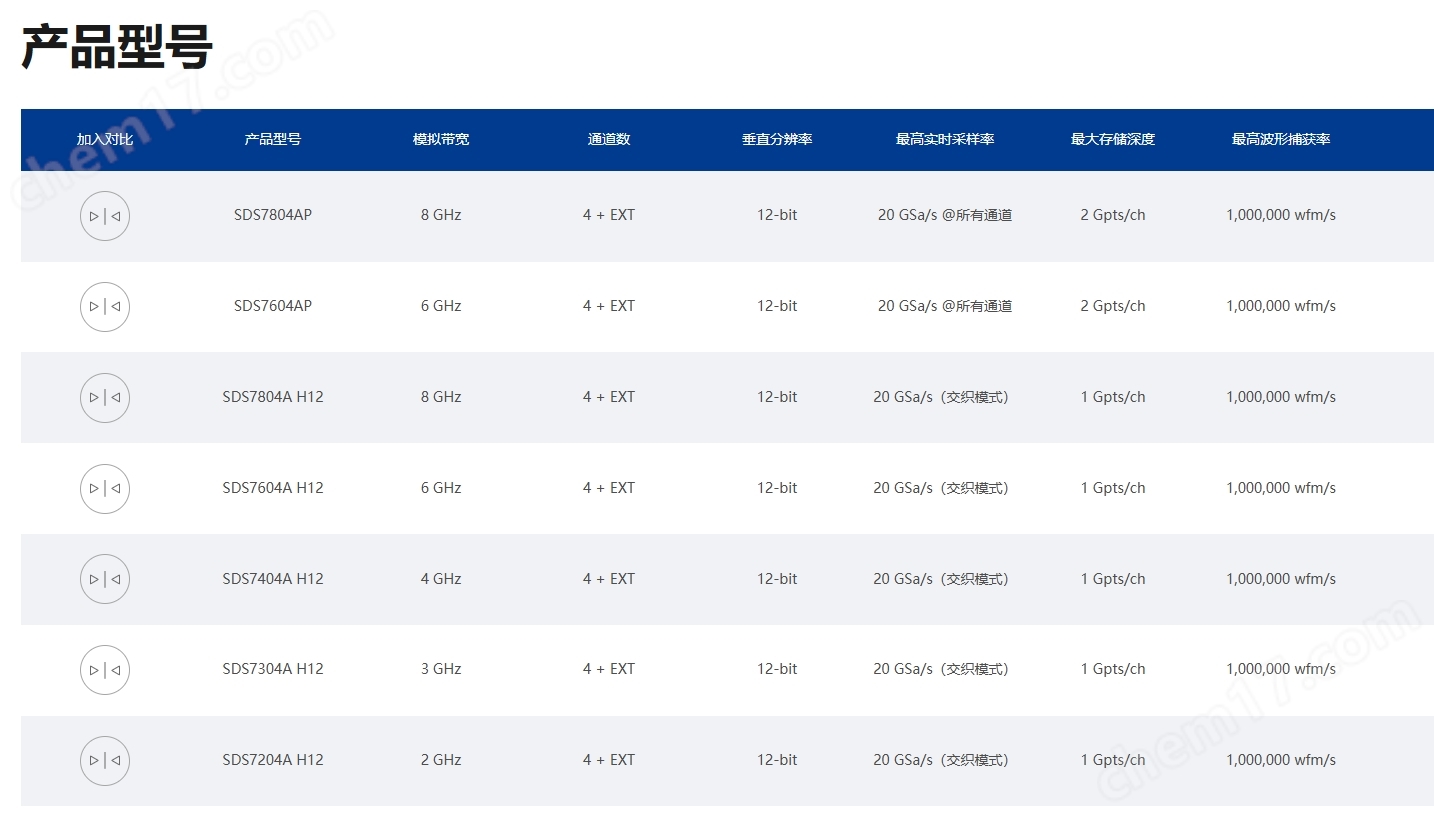

8GHz四通道示波器SDA7804AP產品簡介
SDS7000A系列作為鼎陽科技新旗艦示波器產品，最高帶寬提升至8GHz，上升時間僅為58ps，比4GHz帶寬的示波器快了一倍以上，能支持測量MIPI-DPHY、DDR2/DDR3、USB2.0、2.5/5/10GBASE-T等信號，應用場景更加豐富；同時采用了全新15.6英寸高清觸摸屏，支持分屏顯示功能，帶來全新的測量體驗。
8GHz四通道示波器SDA7804AP產品優勢
萬兆以太網分析
隨著千兆、萬兆以太網技術在數據中心及工業自動化等領域的廣泛應用，接口電氣性能的合規性驗證成為設備可靠性的關鍵測試環節。鼎陽科技SDS7000A系列示波器此次推出2.5G/5G/10GBase-T以太網電氣一致性分析功能，支持最大輸出跌落、發送端定時抖動、功率譜密度、MDI回波損耗等在內的多項測試項目，確保被測設備符合IEEE標準要求。
SDS7000A的2.5G/5G/10GBase-T測試項目包括：
最大輸出跌落，發送端定時抖動-主模式，發送機時鐘頻率，發送端線性度，發送端非線性失真（僅2.5GBase-T），功率測試，MDI回波損耗，發送端定時抖動-從模式
實時頻譜分析
SDS7000A示波器集成了RTSA功能，在頻譜分析模式下，支持實時頻譜儀（RTSA）和數字下變頻（DDC）功能，并在設備上集成了信號分析軟件SigVSA，可直接對DDC的輸出數據進行信號分析，支持的信號類型從簡易的BPSK到復雜的寬帶信號，如4G LTE、5G NR、IEEE802.11b/a/g/n/ac/ax/be和4096QAM，并具有密度圖，頻譜監測，3D圖，3D圖+頻譜監測，密度圖+頻譜監測顯示方式，解決了無線通信、物聯網、高速數字電路中需要同時進行時頻域分析的需求，并降低了設備成本。
矢量信號分析
SDS7000A在設備上集成了矢量信號分析軟件SigVSA，示波器借助內置的SigVSA可以作為信號分析儀，直接對DDC的輸出數據進行信號分析，支持的信號類型從簡易的BPSK到復雜的寬帶信號，如4G LTE、5G NR、IEEE802.11b/a/g/n/ac/ax/be和4096QAM。此外，用戶可以直接從示波器中獲取實時采集的波形進行分析，也可以對保存的波形數據文件進行離線分析。
MIPI-DPHY協議一致性分析
MIPI-DPHY 作為移動設備攝像頭和顯示屏的核心接口標準，可以實現圖像數據的高效傳輸，其協議一致性分析需通過專業測試工具來確保信號完整性和系統穩定性。鼎陽科技 SDS7000A 示波器目前已支持MIPI-DPHY一致性測試，覆蓋CTS 1.0協議規范，可對數據/時鐘通道的HS-TX/LP-TX信令進行分析。
SDS7000A通過12-bit高分辨率ADC和 ≥4 GHz帶寬精確捕獲高速信號細節，配合5 GHz有源差分探頭來驗證MIPI接口的電氣性能，并集成眼圖功能來評估信號質量。此測試流程可自動配置參數并生成測試報告，適用于車載顯示屏、移動設備攝像頭等多樣化應用場景，助力工程師驗證 MIPI-DPHY 接口的合規性，加速產品的研發與量產進程。
眼圖和抖動分析，助力信號完整性分析
眼圖分析作為高速系統信號完整性分析的核心，可以反映信號鏈路上傳輸?shù)臄?shù)字信號的整體特征，從中觀察碼間串?dāng)_和噪聲的影響，進而評估系統的優劣程度。抖動分析可以對信號的多種抖動參數進行測量，并且基于TIE數據對抖動進行分解，對各種抖動分量進行時域和頻域上的解析。8 GHz的帶寬使眼圖和抖動分析能滿足更多測試場景，比如LVDS和MIPI信號的測試。
協議一致性分析（選配）
支持USB2.0、100Base-TX、1000Base-T、2.5 G/5 G/10 G Base-T、100Base-T1、1000Base-T1、MIPI-DPHY、DDR2/DDR3 等協議一致性測試。結合相應的測試夾具，只需用戶按提示搭建好環境，即可自動設置示波器和相關儀器并調用相應的測量、運算、解碼等功能進行測試，幫助用戶快速、高效地完成各個測試項目，并自動生成報告
5 GHz 有源差分探頭
