一、AST120kV/2.5mA一體式直流高壓發生器產品概述：

直流高壓發生器，適用于對氧化鋅避雷器、電力電纜、變壓器、斷路器、發電機等高壓電氣設備進行直流耐壓試驗或直流泄漏電流試驗。

采用了高頻倍壓電路，應用了新的PWM高頻脈寬調制技術，閉環調整，采用了電壓大反饋，使電壓穩定度大幅度提高。使用的大功率IGBT器件及驅動技術，并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使直流高壓發生器實現了高品質、便攜式，并能承受額定電壓放電而不損壞。具有輸出功率大、體積小的特點，有可靠的過壓、過流及零位合閘保護功能，帶0.75倍電壓切換功能。

產品別稱：ZGF直流高壓發生器、直高發、直流泄漏測試儀、泄漏電流測試儀、高壓發生器、中頻直流高壓發生器、便攜式直流高壓發生器、直流高壓發生器。

二、AST120kV/2.5mA一體式直流高壓發生器產品特征：

精度高、測量準確?？刂葡渖想妷罕碇苯语@示加在負載試品上的電壓值，使用時無需外加分壓器，接線簡單。儀器具有高、低壓端測量泄漏電流，高壓端采用圓形屏蔽數字表顯示，不怕放電沖擊，抗干擾性能好，適合現場使用。

電壓調節穩定度高，全量程平滑調壓，輸出電壓調節采用進口單個多圈電位器，升壓過程平穩，調節精度高。

負極性輸出、零啟動、連續可調、有過電壓、過電流、回零、接地保護、斷線保護等各種保護功能。自動保護電路功能強，保護完善可靠，使操作安全。

采用*技術、工藝制造，應用中頻倍壓電路，采用新的PWM高頻脈寬調制技術和大功率IGBT器件，從而使輸出高壓穩定度更高，紋波系數更小。

增設高精度0.75UDC1mA功能，為做氧化鋅避雷器測量帶來極大的方便。

過電壓整定采用了數字撥碼開關，能將整定電壓值直觀顯示，顯示數值單位為kV，一目了然。

故障取樣采用專用的傳感器，動作時間為納秒級，光隔離元件也為納秒級，可快速關斷直流主回路，從而保護儀器不受損傷。

倍壓筒采用新型材料，輕巧、堅固。底部設有三只內藏式支撐腳，增加了倍壓筒的穩定性。外表涂特種絕緣材料，電氣性能好，防潮能力強。

機箱采用鋁合金機箱，體積小，重量更輕、更美觀、更可靠、操作簡單、功能齊全，便于野外使用。

三、AST120kV/2.5mA一體式直流高壓發生器產品參數


1

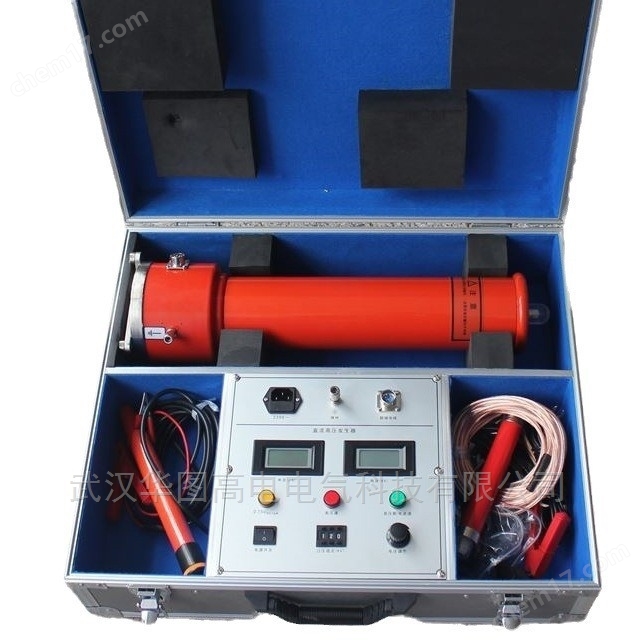

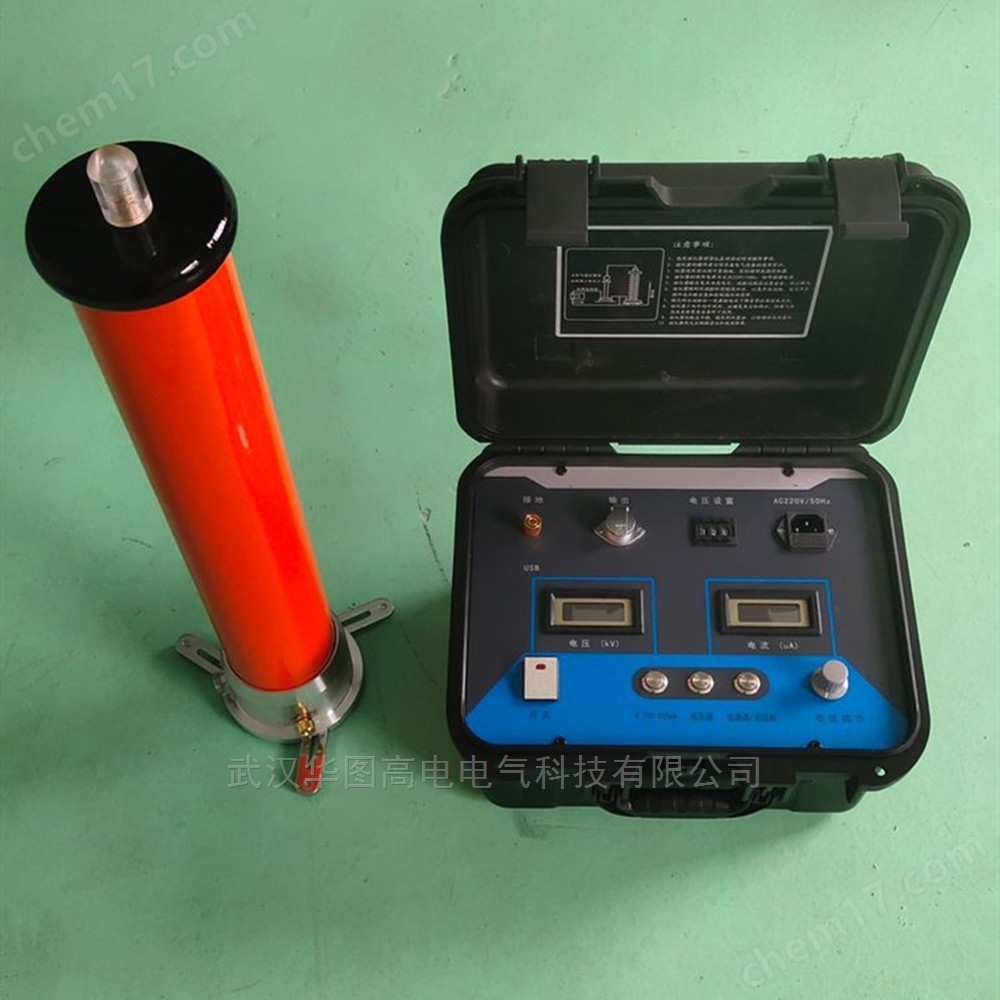

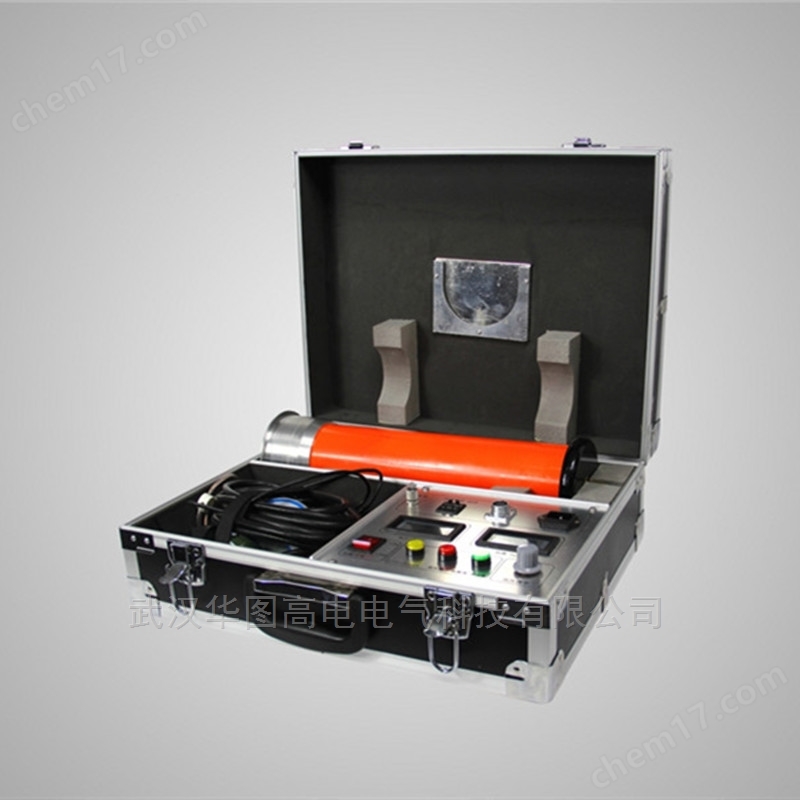

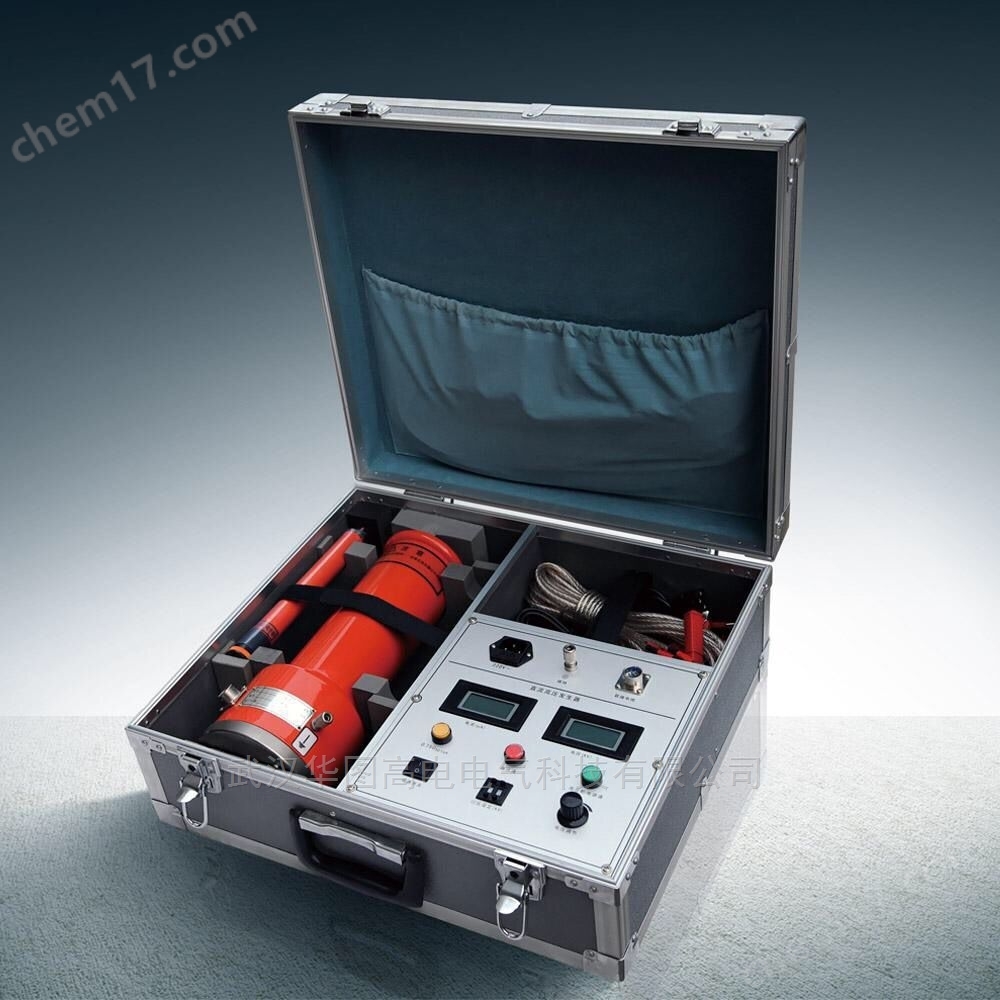

四、AST120kV/2.5mA一體式直流高壓發生器

主機 1臺
2 高壓倍壓筒 1臺
3 微安表 1個
4 放電棒 1個
5 限流電阻 1個
6 高壓線 1根
7 電源線 1根
8 專用四芯連接線 1根
9 接地線 1根
10 3A保險管 2個
11 說明書 1本
12 檢查報告 1份
