大角度閉環微型振鏡
大鏡面,大偏轉角度閉環反饋微型振鏡
所屬類別:光機產品/精密定位控制系統 ? 快傾鏡/轉鏡/旋轉平臺
大角度閉環微型振鏡
負責人姓名:李工(William)
大偏轉角度微型振鏡

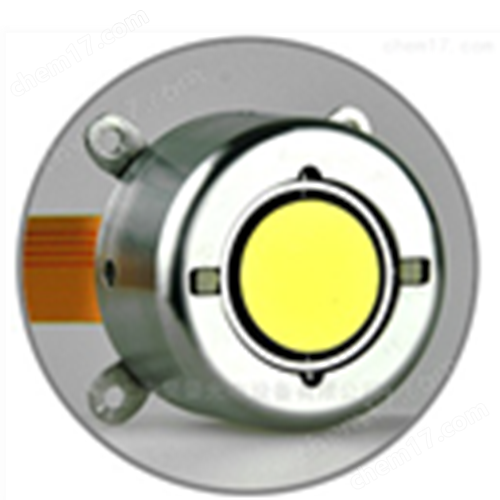

上海昊量光電設備有限公司推出的微型振鏡是一款體積緊湊的大鏡面微型振鏡。
該振鏡促動器技術成熟的電磁驅動。單個鏡面可提供二維光束偏轉,鏡面尺寸可達到15mm,該設備不僅可以提供較大的鏡面尺寸,光學偏轉角度更是可達到±50°該系統包含一個位置反饋系統,設備的整體分辨率可達到5mrad。
u 主要特點:
l 大的鏡面尺寸
l 大的光學偏角最大可達+/- 50°
l 閉環控制精度可達5mrad
u 主要應用:
l 激光雷達
l 自動駕駛輔助系統
l 視覺(視場擴展、縮放)
l 計量生物學&診斷設備
l 3D打印
u 主要參數:
Actuator Type | 4-Quandrant (2 axis, bi-directional) | |
Mechanical tilt angle DC | ±25 X axis; ±25 Y axis | ° |
Mechanical tilt angle dynamic | ±25 X axis; ±25 Y axis | ° |
Mirror diameter | 15 | mm |
Center of rotation to mirror surface | 1.3 | mm |
External diameter | 30 | mm |
Zero drift | 25 | μrad/°C (Max) |
Resolution (closed loop) | <5 | μrad |
Repeatability RMS (typical) | 30-100 | μrad |
Full scale bandwidth Sine wave (+/-25°) | 20 | Hz |
Small signal bandwidth | 350 | Hz |
Large angle step response (20° step) | 7.5 | ms |
Small angle step response (0.1° step) | 1.4 | ms |
u 微型振鏡驅動控制器:
