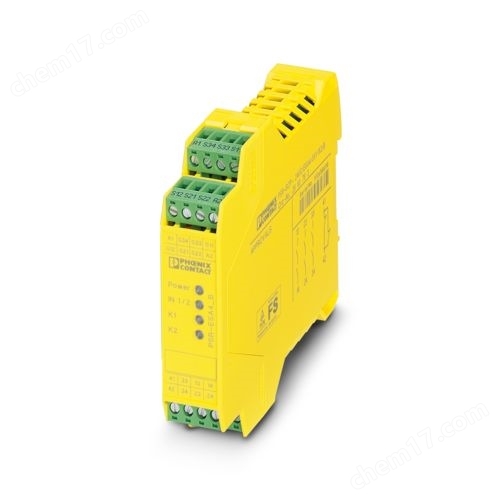

菲尼克斯2963763 安全繼電器PSR-SCP- 24UC/ESA4/3X1/1X2/B
- 公司名稱 上海開園自動化科技有限公司
- 品牌 Phoenix Contact/菲尼克斯
- 型號 菲尼克斯2963763
- 產地 德國
- 廠商性質 經銷商
- 更新時間 2024/11/5 9:31:45
- 訪問次數 1029
聯系方式：金春生15618166975 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
| 供貨周期 | 現貨 | 應用領域 | 電子/電池,電氣 |
|---|
安全繼電器PSR-SCP- 24UC/ESA4/3X1/1X2/B
用于急停和安全門監控的安全繼電器，滿足EN ISO 13849中SIL 3，4類/PL e級的要求，單通道或雙通道操作，3個啟動電流通路，額定輸入電壓為24 V AC/DC，插拔式螺釘接線端子
尺寸
| 寬度 | 22.5 mm |
|---|---|
| 高度 | 99 mm |
| 深度 | 114.5 mm |
返回頂部
環境條件
| 環境溫度（運行） | -20 °C ... 55 °C |
|---|---|
| 環境溫度（存放/運輸） | -40 °C ... 70 °C |
| 允許的最大相對濕度（操作） | 75 % (平均，85%間歇，無冷凝) |
| 最大允許濕度（存放/運輸） | 75 % (平均，85%間歇，無冷凝) |
| 最大高度 | ≤ 2000 m (海平面以上) |
返回頂部
輸入數據
| 額定輸入電壓 UN | 24 V AC/DC |
|---|---|
| 以UN為參考的輸入電壓范圍 | 0.85 ... 1.1 |
| UN時的典型輸入電流 | 140 mA AC |
| 65 mA DC | |
| 輸入／啟動和回饋電路的電壓 | 大約 24 V DC |
| 典型響應時間 | 100 ms (自動啟動) |
| 典型釋放時間 | 45 ms (單通道) |
| 10 ms (雙通道) | |
| 并行輸入1/2 | ∞ |
| 恢復時間 | 1 s |
| 工作電壓顯示 | 綠色LED |
| 狀態顯示 | LED 綠色 |
| 保護電路 | 浪涌保護 抑制二極管 |
| 允許的導線最大總電阻 | 大約 50 Ω (UN下的輸入和啟動電路) |
返回頂部
輸出數據
| 觸點類型 | 3路常開安全觸點輸出 |
|---|---|
| 1個信號傳輸電流通路 | |
| 觸點材料 | AgSnO2，+ 0.2 µm Au |
| 最大切換電壓 | 250 V AC/DC |
| 最小切換電壓 | 15 V AC/DC |
| 限制連續電流 | 6 A (N/O觸點) |
| 最大啟動電流 | 6 A |
| 最小沖擊電流 | 25 mA |
| 總電流值的平方 | 72 A2 (ITH2 = I12 + I22 + I32) |
| 最大額定功率值（電阻負載） | 144 W (24VDC，t=0ms) |
| 288 W (48VDC，t=0ms) | |
| 77 W (110VDC，t=0ms) | |
| 88 W (220VDC，t=0ms) | |
| 1500 VA (250 V AC, τ = 0 ms) | |
| 最大額定功率值（電感負載） | 48 W (24V DC，τ=40ms) |
| 40 W (48V DC，τ=40ms) | |
| 35 W (110V DC，τ=40ms) | |
| 33 W (220V DC，τ=40ms) | |
| 通斷容量 | 0.4 W |
| 機械壽命 | 約 107 開關次數 |
| 通斷容量（360/h周期） | 6 A (24 V DC) |
| 5 A (230 V AC) | |
| 輸出熔斷器 | 10 A gL/gG NEOZED (N/O觸點) |
| 6 A gL/gG NEOZED (常閉觸點) |
安全繼電器PSR-SCP- 24UC/ESA4/3X1/1X2/B
用于急停和安全門監控的安全繼電器，滿足EN ISO 13849中SIL 3，4類/PL e級的要求，單通道或雙通道操作，3個啟動電流通路，額定輸入電壓為24 V AC/DC，插拔式螺釘接線端子
菲尼克斯電氣的PSRmini和PSRclassic安全繼電器可實現急停、光柵和安全門等所有的安全功能，其中最重要的原則是一種功能，一臺設備。使用PSRmodular模塊化安全繼電器系統，可根據需要設計安全系統。
優勢
多種安全繼電器可選，用于急停、光柵、安全門或雙手控制等安全功能
使用機械聯鎖觸點，可靠性高
連接技術簡便易用，快速安裝和調試
產品經TüV認證，安全性高
超薄設計，節省空間
PSRmini超薄安全繼電器
PSRmini最大可節省70%的空間
PSRmini系列是目前市場上*薄的繼電器，節省高達70%的空間，同時確保性能可靠。這是由于該系列繼電器采用了菲尼克斯電氣自主研發設計的繼電器技術。
總寬度6 mm和12 mm
僅一路常開觸點，擴展性更高
繼電器帶機械聯鎖觸點，安全性高
安全等級可達PLe（ISO 13849）和SILCL 3（IEC 62061）
PSRclassic傳統安全繼電器
選用合適的PSRclassic安全繼電器，實現各種安全功能
PSRclassic系列安全繼電器型號多樣，功能全面。外殼寬度與市場標準外殼尺寸相符。
總寬度17.5 mm起
型號多樣
繼電器帶機械聯鎖觸點，安全性高
安全等級可達PLe（ISO 13849）和SILCL 3（IEC 62061）
