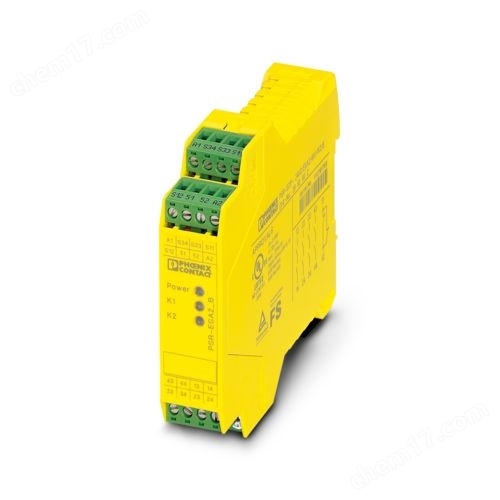

菲尼克斯2963802 安全繼電器PSR-SCP- 24UC/ESA2/4X1/1X2/B
具體成交價以合同協議為準
- 公司名稱 上海開園自動化科技有限公司
- 品牌 Phoenix Contact/菲尼克斯
- 型號 菲尼克斯2963802
- 產地 德國
- 廠商性質 經銷商
- 更新時間 2024/11/4 18:02:16
- 訪問次數 558
產品標簽
聯系方式：金春生15618166975 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
| 供貨周期 | 一個月以上 | 應用領域 | 電子/電池,電氣 |
|---|
安全繼電器PSR-SCP- 24UC/ESA2/4X1/1X2/B
用于急停和安全門的安全繼電器，最高達SIL 1、SIL CL 1、 1類、PL c，根據應用場合，最高可達SIL 3、SIL CL 3、 4類，PL e，單通道操作，4個啟動電流通路，US = 24 V AC/DC，插拔式螺釘接線端子
優勢
最高符合 1級，PL c符合ISO 13849-1，SILCL 1符合IEC 62061，SIL 1符合IEC 61508
根據應用的不同，最高可達4類/PL e（按照ISO 13849-1標準要求）、SILCL 3（按照IEC 62061標準要求）、SIL 3（按照IEC 61508標準要求）
基礎隔離
單通道控制
關鍵商業數據
| Orderkey | 2963802 |
|---|---|
| 包裝單位 | 1 STK |
| Sales key | DNA111 - |
| 目錄頁 | 頁 260 (C_6_2017) |
| GTIN | 4017918892661 |
| 單件重量（不含包裝） | 210.500 g |
環境條件
| 環境溫度（運行） | -20 °C ... 65 °C (注意降低值) |
|---|---|
| 環境溫度（存放/運輸） | -40 °C ... 70 °C |
| 允許的最大相對濕度（操作） | 75 % (平均，85%間歇，無冷凝) |
| 最大允許濕度（存放/運輸） | 75 % (平均，85%間歇，無冷凝) |
| 最大高度 | ≤ 2000 m (海平面以上) |
返回頂部
輸入數據
| 額定控制電路電源電壓US | 24 V AC/DC -15 % / +10 % |
|---|---|
| 額定控制電源電流IS | 典型值 140 mA AC |
| 典型值 65 mA DC | |
| US時的功耗 | 典型值 3.36 W (AC) |
| 典型值 1.56 W (DC) | |
| 沖擊電流 | 2 A (Δt = 10 ms Us時) |
| < 40 mA (Us/Ix 至S34) | |
| 電耗量 | < 50 mA (Us/Ix 至S12) |
| 0 mA (Us/Ix 至S34) | |
| 輸入／啟動和回饋電路的電壓 | 24 V DC -15 % / +10 % |
| 典型響應時間 | < 65 ms (自動啟動) |
| < 40 ms (手動復位) | |
| 典型啟動時間（Us時） | < 65 ms (通過A1控制時) |
| 典型釋放時間 | < 45 ms (通過S12控制時) |
| < 200 ms (通過A1控制時) | |
| 恢復時間 | < 1 s |
| 工作電壓顯示 | 1 x 綠色LED |
| 狀態顯示 | 2 x 綠色LED |
| 保護電路 | 浪涌保護 抑制二極管 |
| 額定控制電源電壓的反極性保護 | |
| 最大切換頻率 | 1 Hz |
| 允許的導線最大總電阻 | 大約 22 Ω (US下的輸入和啟動電路) |
| 延遲時間 | 2 ms (在A1處，在電壓驟降Us的情況下) |
| 最大 1.5 ms (在S12處；測試脈沖寬度) | |
| 7.5 ms (在S12處；測試脈沖速率) | |
| 測試脈沖速率 = 5 x 測試脈沖寬度 |
返回頂部
輸出數據
| 觸點類型 | 4路常開安全觸點輸出 |
|---|---|
| 1個信號傳輸電流通路 | |
| 觸點材料 | AgSnO2 |
| 最大切換電壓 | 250 V AC/DC (注意負載曲線) |
| 最小切換電壓 | 5 V AC/DC |
| 限制連續電流 | 6 A (N/O觸點，請注意衰減) |
| 6 A (常閉觸點) | |
| 最大啟動電流 | 20 A (Δt ? 100 ms) |
| 最小沖擊電流 | 10 mA |
| 總電流值的平方 | 72 A2 (注意降低值) |
| 最大額定功率值（電阻負載） | 144 W (24VDC，t=0ms) |
| 288 W (48VDC，t=0ms) | |
| 110 W (110VDC，t=0ms) | |
| 88 W (220VDC，t=0ms) | |
| 1500 VA (250 V AC, τ = 0 ms) | |
| 最大額定功率值（電感負載） | 42 W (24V DC，τ=40ms) |
| 42 W (48V DC，τ=40ms) | |
| 42 W (110V DC，τ=40ms) | |
| 42 W (220V DC，τ=40ms) | |
| 通斷容量 | 50 mW |
| 機械壽命 | 10x 106開關次數 |
| 通斷容量（360/h周期） | 4 A (24 V DC) |
| 4 A (230 V AC) | |
| 輸出熔斷器 | 10 A gL/gG (N/O觸點) |
| 6 A gL/gG (常閉觸點) |
安全繼電器PSR-SCP- 24UC/ESA2/4X1/1X2/B
用于急停和安全門的安全繼電器，最高達SIL 1、SIL CL 1、 1類、PL c，根據應用場合，最高可達SIL 3、SIL CL 3、 4類，PL e，單通道操作，4個啟動電流通路，US = 24 V AC/DC，插拔式螺釘接線端子
