安沃馳公司*AVENTICS電磁換向閥*AVENTICS電磁換向閥里有密閉的腔，在不同位置開有通孔，每個孔連接不同的油管，腔中間是活塞，兩面是兩塊電磁鐵，哪面的磁鐵線圈通電閥體就會被吸引到哪邊，通過控制閥體的移動來開啟或關閉不同的排油孔，而進油孔是常開的，液壓油就會進入不同的排油管，然后通過油的壓力來推動油缸的活塞，活塞又帶動活塞桿，活塞桿帶動機械裝置。這樣通過控制電磁鐵的電流通斷就控制了機械運動。

AVENTICS電磁換向閥的工作原理與分類

力消失，彈簧把關閉件壓在閥座上，閥門關閉。

特點：在真空、負壓、零壓時能正常工作，但通徑一般不超過25mm。

2）分步直動式電磁閥：

原理：它是一種直動和先導式相結合的原理，當入口與出口沒有壓差時，通電后，電磁力直接把先導小閥和主閥關閉件依次向上提起，閥門打開。當入口與出口達到啟動壓差時，通電后，電磁力先導小閥，主閥下腔壓力上升，上腔壓力下降，從而利用壓差把主閥向上推開；斷電時，先導閥利用彈簧力或介質壓力推動關閉件，向下移動，使閥門關閉。

特點：在零壓差或真空、高壓時亦能可*動作，但功率較大，要求必須水平安裝安沃馳電磁閥作為一種高性能的控制元件，廣泛應用于各種工業和家庭應用中。其設計、優良的性能和廣泛的應用領域備受矚目。

aventics換向閥又稱克里斯閥，閥門的一種，具有多向可調的通道，可適時改變流體流向?？煞譃槭謩訐Q向閥、電磁換向閥、電液換向閥等。

工作時借著閥外的驅動傳動機構轉動驅動軸，帶動搖拐臂，啟動閥板，使工作流體時而從左入口通向閥的下部出口，時而從右入口變換通向下部出口，實現了周期變換流向的目的。

這種變換閥在石油、化工生產中有著廣泛的應用，在合成氨造氣系統中較為常用。此外，換向閥還可作成閥瓣式的結構，多用于較小流量的場合。工作時只需轉動手輪通過閥瓣來變換工作流體的流向。

aventics換向閥工作原理

六通換向閥主要由閥體、密封組件、凸輪、閥桿、手柄和閥蓋等零部件組成(圖1)。閥門由手柄驅動，通過手柄帶動閥桿與凸輪旋轉，凸輪具有定位驅動與鎖定密封組件的開啟與關閉功能。手柄逆時針旋轉，兩組密封組件分別在凸輪的作用下關閉下端的兩個通道，上端的兩個通道分別與管道裝置的進口相通。反之，上端的兩個通道關閉，下端兩個通道與管道裝置的進口相通，實現了不停車換向。

1上閥蓋 2手柄 3閥桿 4凸輪 5密封組件 6閥蓋 7閥體(1)六通閥的閥體由隔板分成兩腔，每腔都有3個通道，中間為進油口，兩端為出油口。閥體為碳鋼板焊結構，體積小，質量輕，結構緊湊，提高了材料的利用率，縮短了生產周期，降低了成本。密封面堆焊不銹鋼，防銹耐腐蝕，密封面經過精加工后拋光研磨，表面粗糙度Ra≤0.8μm。

(2)六通閥有兩組密封組件。每組密封組件(圖2)由閥瓣、密封圈、調整塊、調節螺釘、夾板和螺栓組成。閥瓣為碳鋼板焊件，設有加強筋，即增加閥瓣強度又起導向作用，保證每組閥瓣間的同軸度。閥瓣上鑲嵌聚氨脂橡膠圈，該材料具有耐油、耐磨損、性能穩定、密封良好和使用壽命長的特點。在凸輪的作用下，密封圈的球面與閥體密封面相接觸產生擠壓彈性變形，達到密封效果。調整塊和調節螺釘在兩組密封組件不能同步到位時可起調整作用，確保各通道密封性能同步到位。

1夾板 2螺栓 3調整塊 4閥瓣 5密封圈 6調整螺釘

(3)閥桿與閥體隔板和上閥蓋間的軸向密封采用O形圈。

(4)閥體隔板及上閥蓋軸孔部位鑲有銅套，可減小與O形圈間的摩擦力矩，密封組件開啟與關閉靈活，操作力矩小。

(5)上閥蓋設有指示牌及限位螺釘，閥桿上安裝指針，明確指示各通道的接通狀況，易于操作。

標準ISO 5599-1, ISO 1

安沃馳公司*AVENTICS電磁換向閥結構特點滑閥，零遮蓋

密封原理軟密封

組合原理

（閉鎖原理）

單重底板原理

工作壓力范圍見下表

控制壓力 最小/最大見下表

環境溫度范圍-10°C / +50°C

介質溫度范圍-10°C / +60°C

介質壓縮空氣

顆粒大小 max.5 ?m

壓縮空氣中的含油量0 mg/m? - 5 mg/m?

額定流量Qn1060 l/min

壓縮空氣 接口按照標準ISO 5599-1制造的接地板

防護等級

帶接口IP65

兼容性目錄見下表

暫載率100 %

安裝螺釘M5 帶有內六角

擰緊螺栓的最小扭力2,2 Nm

重量見下表

材料:

外殼 聚酰胺

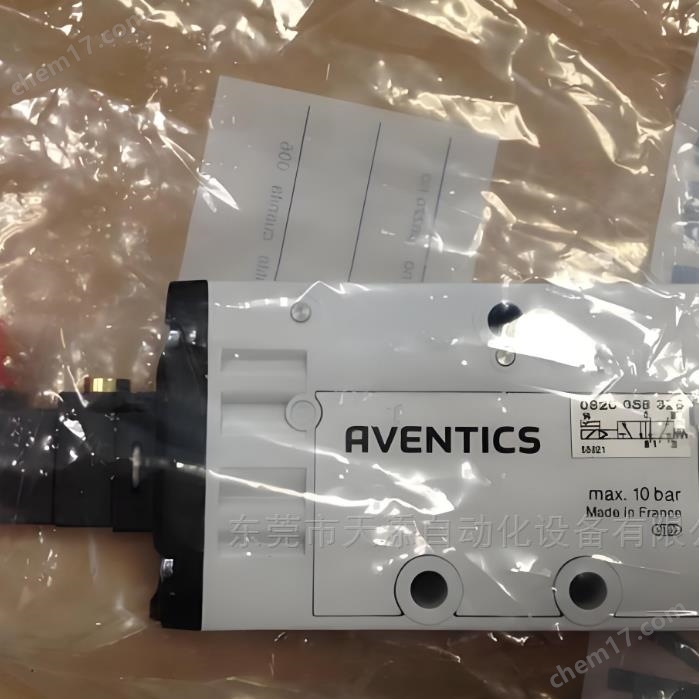

密封 丙烯樹膠安沃馳公司*AVENTICS電磁換向閥*圖片如下：
