螺紋中徑測量 螺紋綜合測量系統由X、Z 兩個電機控制測量軸配合高品質的工裝配合實現螺紋直徑、導程、 牙型半角、粗糙度的快速測量。產品*的穩定性和耐用性是技術革新性的突破。
螺紋中徑測量TS 技術特性：
穩健的機械本體
測量范圍：250×320（TS），280×350（TS- X）
高品質花崗巖導軌
電動可調工作臺自動升降功能，快速尋找拐點。（可選）
電機控制測量軸
恒定動態速度控制。（不論輪廓傾斜與否，數據點之間的距離保持不變）
非接觸增量線性技術。使得溫度對測量本體的影像可以忽略。
哪怕?lián)Q一臺計算機，數據記錄和控制也可以通過標準接口，來保證未來的使用和獨立性。
*的跟蹤臂水平定位，允許在任何時間方便且安全地測量工件。
精度：±（0.9±L／100）μm〔L＝測量位移〕（TS）
精度：±（0.85±L／100）μm〔L＝測量位移mm〕（TS- X）
與Wi10/64 和Wi7/64 位兼容的軟件

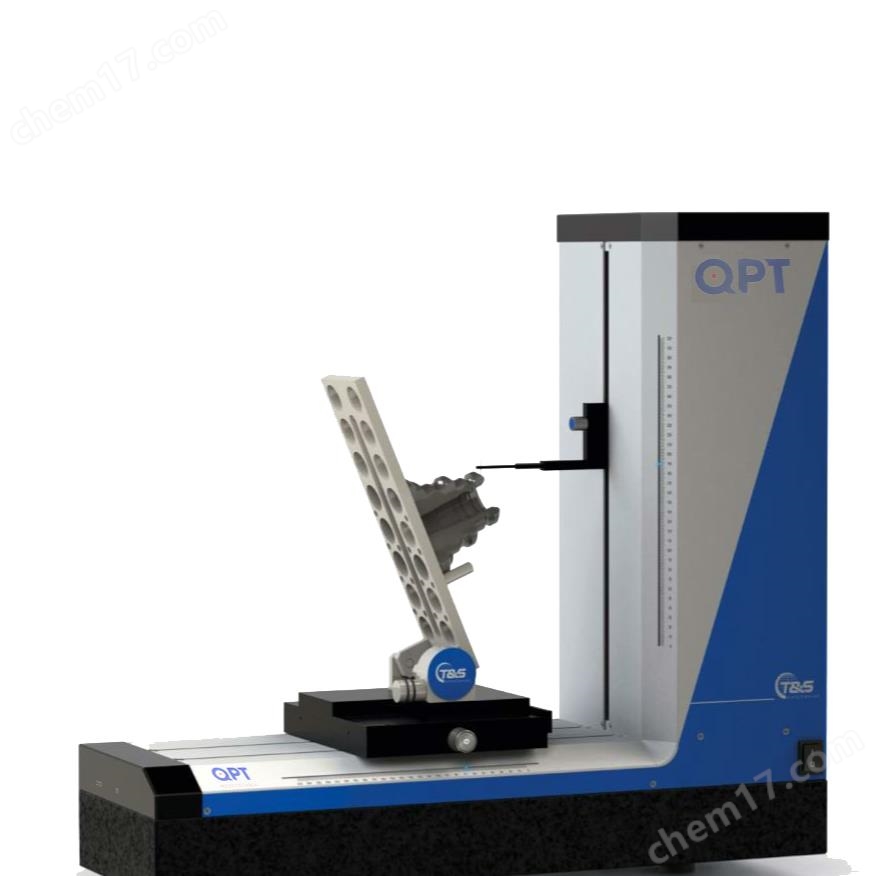

螺紋中徑測量 螺紋綜合測量儀TS
分析評價螺紋的各種特性參數，包含的螺紋標準
按 DIN ISO 150∶1996 標準ISO 螺紋（DIN ISO 965∶1998）
符合 ANSI B1.16-1984 標準公制ISO 螺紋量規 根據 DIN 103:1997 的米制等距梯形螺紋
根據 ANSI/AMSE B1.1-1983 3/B1.2-1983 統一的螺紋或螺紋量規
根據 BS 919 的“統一”（ANSI/ASME B1.1）的螺紋量規：第1960 部分：
符合 DIN ISO228∶2000 的管螺紋量規
符合 DIN 259:1979（ALT）的管螺紋量規
符合 DIN 40430 的鎧裝管道螺紋，DIN 40431:1972
符合 DIN 405:1997 的圓螺紋量規
Whitworth 螺紋或螺紋量規符合BS 84:1956/BS 919：第二部分：1971
符合 ANSI/ASME 1.20.1-1983 的NPSM 線程 符合 DIN 513:1985／公司標準的投標螺紋
符合 ISO 5855∶1989 的MJ 螺紋
符合 DIN 8140:1999（如螺紋）的螺紋鑲塊（螺旋槳）量規
度量與“統一”螺紋符合BoelLHHOF 公司標準
閥門螺紋符合DIN 775 6:1979 和ETRTO V. 7 根據 ASME/ANSI B1.5-1988 的梯形螺紋
根據 ASME／ANSI B1.8—1988 的短尖梯形螺紋
符合 DIN 79012 的自行車用螺紋
符合 DIN 2241 螺紋測量裝置的調整量規
更多的螺紋標準可以按需定制
螺紋量儀 螺紋綜合測量儀TS
TS-X 表面粗糙度測量特性
粗糙度測量范圍：280×350 mm 有效分辨率：1nm
測量速度：0.1～0.5mm/s 測量力：7.5 MN（可調） 適用于粗糙度：Rz＞0.5μm，Ra＞0.05μm 準確度：5%
可評價粗糙度參數
Pt, Pz, Pa, Pc, Pq, Pp, Pv, Psk, Pku, PSm, Pdq, Pmr(c) Rt, Rz, Ra, Rc, Rq, Rp, Rv, Rsk, Rku, RSm, Rdq, Rmr(c), Rk, Rpk, Rvk, Mr1, Mr2, RPc, Rmax (VDA 2006), R3z (DB works standard) Wt, Wz, Wa, Wc, Wq, Wp, Wv, Wsk, Wku, WSm, Wdq, Wmr(c) 可選: 根據VDA 2007 的主導波紋度
可選: Robust Gaussian Regression Filter in accordance with DIN EN ISO 16610-31 (03/2017)
應用標準
DIN EN ISO 4287:2010-07 DIN EN ISO 4288:1998-04 DIN EN ISO 16610-21:2013-06 DIN EN ISO 13565-1:1998-06 DIN EN ISO 13565-2:1998-06 DIN EN 10049:2014-03
DIN EN ISO 16610-31:2017-03 (Option) VDA 2006:2003-07
VDA 2007:2007-02 (Option) DB N 31007 (1983)
拓展功能
UD 選項（上/下）
滾道直徑的測定
直徑測定
壁厚變化
平行度測量
錐度角測量
坡度測定
測量軟件技術特性
快速和簡單，在功能上兼具多樣性。
所有的評估功能都可以通過鼠標一次點擊就可以實現。
