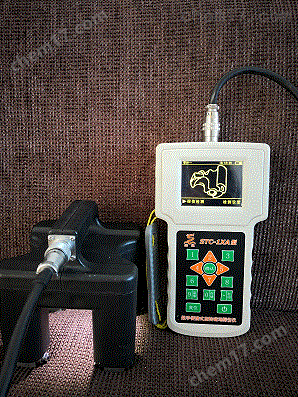

STC-1XA STC-1XA數字便攜式旋轉磁場探傷儀

STC-1XA STC-1XA型數字便攜式旋轉磁場探傷儀京海興樂科技（北京）有限公司提供儀器維修，產品計量，技術培訓，產品配件，儀器說明書。提供的無損檢測儀器設備包括：超聲檢測（UT）；射線檢測（RT）；滲透檢測（PT）；磁粉檢測（MT）；渦流檢測（ET）；超聲波相控陣、超聲波測厚儀、超聲導波、超聲TOFD探傷儀、超聲波探頭、渦流探傷儀、渦流探頭、渦流陣列、磁粉探傷機、X、γ輻射檢測儀。代理以下品牌：汕超、美國GE(德國KK）、奧林巴斯（Olympus NDT）、美國磁通（Magnaflux）、DAKOTA等。

一、產品參數和技術指標

（一）、主機的主要參數：

外形尺寸：283*133*45

主機重量：1.5 kg

屏幕尺寸:3.5英寸

4、有效像素: 720（H)*576(V)

5、顯示檢測范圍: 70mm*85mm

6、電源電壓: DC  21V

7、電池容量: 6400 mAH

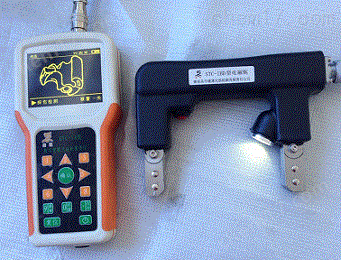

（二）、電磁軛探頭的主要參數：

磁軛尺寸：135*135*165mm

重量：3.0kg(含連接線）

線纜長度：1.2米 （可按要求制作）

（三）、主要指標及要求

提升力：＞118N綜合靈敏度：A1型15/100標準試片人工刻槽顯示清晰

電池可連續供電＞8小時

充電時間＜6小時

波長360-370nm

黑光輻照度＞1000µw/cm²

照明亮度：光照度≥1000lx

二、儀器的功能及特點：

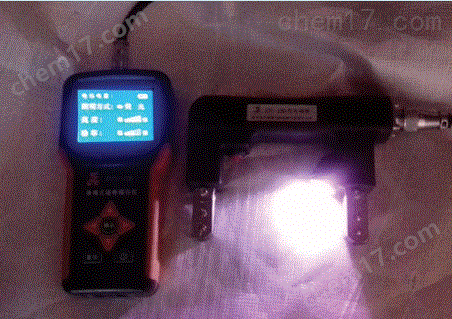

1、一機兩用，一鍵式熒白光變換。

2、本產品采用全智能化彩色操作界面，拋卻繁瑣操作，使操作簡單、輕松，并且功能強勁、性能穩定，實現了數字化的變革。

3、儀器采用鋰電池組供電，拋卻220v電源，可實現野外、高空探傷作業，可以任意攜帶到任何工作現場解決了傳統磁粉探傷機多年來一直離不開的220V供電的弊端，耗電少，一次充電可連續工作四小時以上；電池可以單獨充電，也可以帶機復充。

4、儀器采用一種新的電源模式，將充電電池提供的直流電經過變頻逆變和信號移相處理，為磁粉探傷提供磁化電源，使磁粉探傷儀能夠具備直流探傷的滲透性和交流探傷的脈動性，從而使磁粉探傷不論在檢測缺陷的深度上還是在表面檢測的靈敏度性能方面都得到了提升，因此本產品既具有很高的表面檢測靈敏度又可兼?zhèn)渚哂泻芨叩谋砻嫦聶z測靈敏度。

5、本產品采用工業高清微小型攝像頭，可設定探傷工藝，對肉眼無法檢測的部位，可通過儀器屏幕對探傷過程實時監控、并可將探傷結果進行拍照、存儲、數據分析等。

6、儀器具有軟件管理、圖象處理、打印、通訊探傷報告等功能，使探傷工作達到過程可監控、結果可追溯，進而完成標準化作業、標準化管理的目的；儀器可實現無紙張記錄，對探傷結果具有可追溯性。

7、大容量存儲器，并可將儀器內的探傷報告、缺陷示意圖、實物照片等與計算機通訊,實現計算機數據管理,并可導出Excel格式、A4紙張的探傷報告。

8、可動態存儲探傷圖像，使探傷結果一目了然。

9、對鋼板尺測量不到的位置，可自動測量缺陷的長度。

10、儀器配有檢修監控探傷管理軟件，可實現與計算機進行數據通訊功能。實現對探傷數據

的存儲、查詢、數據分析的計算機標準化管理。

11、USB接口可實現儀器內部存儲數據、數據波形向U盤的轉存，打印探傷報告。

12、本產品具備傳統磁粉探傷儀的全部?jī)?yōu)點，并且檢測近表面缺陷快速、清晰、準確。

13、 高分辨率、高亮度3.5寸彩色液晶顯示屏可清晰顯示工件表面狀態和缺陷磁痕。

14、儀器小巧、輕便，便于攜帶，可實現野外、高空探傷作業，大大減少探傷人員的勞動

強度和易于保持工作現場環境，是真正的便攜式儀器。

15、磁軛采用脈動式供電技術，可連續不間斷工作，消除了傳統電磁軛必須有工作間隙時間的限制可連續磁化2分鐘，間隔時間2秒，即可進行其他探傷操作。

16、儀器可根據用戶要求及檢驗部件的特殊性配置適用的電磁軛。

17、本產品可進行開工校驗、儀器指標測試等；可打印出探傷、測試報告、缺陷示意圖及探傷實物照片，使探傷結果一目了然，無需紙張記錄，可根據用戶要求制定探傷工件種類、工件圖形、工藝要求、探傷報告等，以達到令操作者省心、管理者放心的目的。
