• 基于聲速原理，精度高，壽命長，穩定性好。

• 0~30000ppmv寬范圍內定量測量顯示，國內shou創。

• 無人值守六氟化硫SF6氣體泄漏報警系統通過多家電力研究所、計量所產品檢定。

• 系統具備自動修正功能，有效克服溫度、濕度等環境因素的影響。

• 多路開關、模擬量輸出，與綜自系統無縫集成。

• 可選無線報警功能

• SF6氣體泄漏報警系統可選有毒氣體（如CO、CH4、H2S）的含量監測

• 可選外部輸入信號接口，輸入信號可來自煙霧探頭、門磁開關等

• 可選輸出接口，實現自動119火災報警、啟/停除濕機、電控門等眾多智能化控制功能

一、 SF6氣體泄漏檢測的必要性

1、SF₆特點及其危害性

SF₆是由兩位法國化學家Moissan和Lebeau在1900年合成。從60年代起，SF₆作為極其*的絕緣、滅弧介質廣泛應用于*電力行業中的高壓斷路器及變電設備中。在今天，SF₆氣體幾乎成為高壓、超高壓斷路器和GIS中wei一的絕緣和滅弧介質。

無人值守六氟化硫SF6氣體泄漏報警系統純凈的SF₆氣體無色、無味、不燃，在常溫下化學性能特別穩定，是空氣比重的5倍多。但在電力系統中，由于SF₆氣體主要充當絕緣和滅弧介質，在電弧及局部放電、高溫等因素影響下，SF₆氣體會進行分解。它的分解物遇水份后生成腐蝕性電解質，尤其是某些高毒性分解物，如SF₄、S₂F₂、SOF₂、HF、SO₂等，如大量吸入人體會引起頭暈和肺水腫，甚至昏迷及死亡。

在相對密封的室內，由于空氣流通不暢，SF₆及其分解物在室內沉積，加上SF₆氣體無色、無味，從而對、檢修人員產生極大的危害。當裝有SF₆設備的配電裝置室如GIS產生泄漏后，SF₆氣體積聚在地坪上方低層空間，當達到一定濃度后，如果工作人員進入室內，會造成大腦缺氧，使人窒息而造成重大事故。

正是由于SF₆氣體的危害性，《電業安全工作規程》（發電廠和變電站部分）特別規定，裝有SF₆設備的配電裝置室必須保證SF₆氣體濃度小于1000ppm，除須裝設強力通風裝置外,還必須安裝能報警的氧量儀和SF₆氣體濃度檢測報警儀等。

2、有關SF₆安全法則

SF₆安全法規摘錄：

第191條 裝有SF₆設備的配電裝置室和SF₆氣體實驗室，必須裝設強力通風裝置。風口應設置在室內低部。

第192條 在室內，設備充裝SF₆氣體時，周圍環境相對濕度80%，同時必須開啟通風系統，并避免SF₆氣體泄漏工作區。工作區空氣中SF6氣體含量不得超過1000ppm。

第196條 工作人員進入SF₆配電裝置室，必須先通風15MIN，并用檢漏儀測量SF₆氣體含量，盡量避免一人進入SF₆配電裝置室進行，不準一人進入從事檢修工作。

第198條 工作人員進入SF₆配電裝置室低位區或電纜溝進行工作應先檢測含氧量（不低于18%）和SF₆氣體含量是否合格。

第199條 SF₆配電裝置室低位區安裝能報警的氧量儀和SF₆氣體監測報警系統。這些儀器應定期試驗，保證完好。

第203條 發生緊急事故應立即開啟全部通風系統進行通風。發生設備防爆破膜破裂事故時，應停電處理，并用汽油或丙酮擦拭干凈。

二、 產品簡介

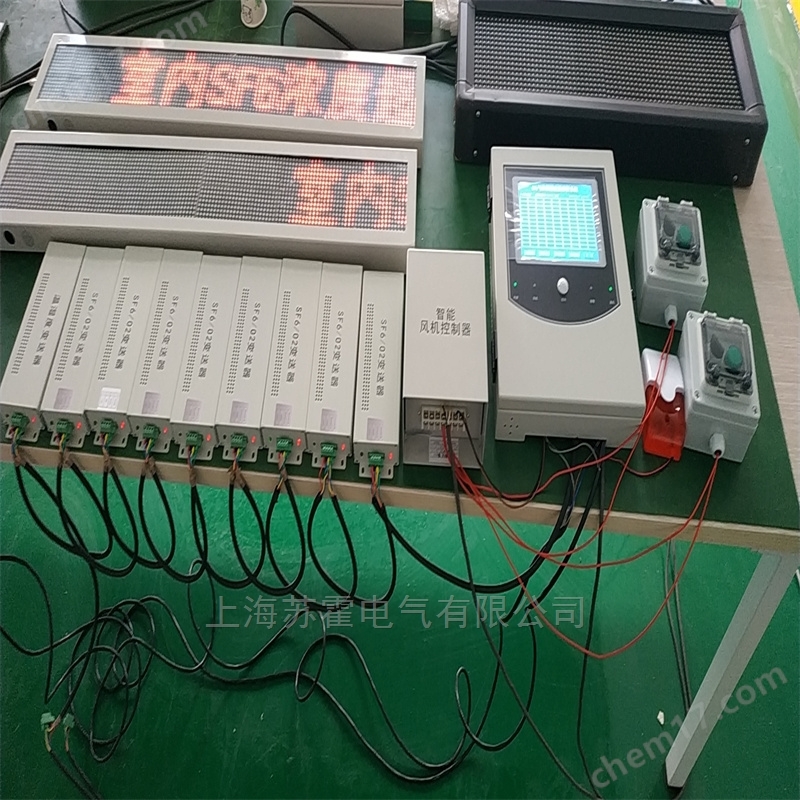

SF₆泄漏監控報警系統，是根據當前電力系統強調安全生產的形勢，為在安裝有SF₆設備的配電裝置室的工作人員提供人身健康安全保護而設計、開發的智能型在線檢測系統。

系統主要檢測環境空氣中SF₆氣體含量和氧氣含量，當環境中SF₆氣體含量超標或缺氧，能實時進行報警，同時自動開啟通風機進行通風，并具有溫濕度檢測、工作狀態語音提示、遠傳報警、歷史數據查詢等諸多豐富功能。

系統采用聲速原理，能夠?qū)崟r、定量測量SF₆濃度，哪怕在SF₆濃度在50ppm(v/v)也能有效地檢測。不僅可以達到保障人身安全的目的，而且還能確保設備正常運行；*高穩定的超聲波傳感器和氧傳感器，可以為現場工作人員提供更多一層可靠保護。

   本系統可廣泛應用于各種電壓等級的SF₆開閉室、SF₆開關室、 組合電器室（GIS室）、SF₆主變室等。

SF6氣體泄漏報警系統裝置主要特點包括：

高精度檢測：基于紅外光譜吸收技術，該裝置能夠精確測量SF6氣體的濃度，保證了檢測結果的準確性。

實時顯示：裝置可以實時顯示SF6氣體的濃度，讓操作人員能夠隨時了解環境中的氣體狀況。

報警功能：當SF6氣體濃度超過預設值時，裝置會立即發出聲光報警，提醒操作人員及時采取措施，避免事故的發生。

雙傳感器設計：除了SF6氣體傳感器外，該裝置還配備了氧氣傳感器，能夠同時監測環境中的氧氣含量，確保人員的安全。

環境適應性強：該裝置不受溫濕度等環境條件的限制，能夠在各種惡劣環境下穩定工作。

三、 產品主要功能

• 環境中SF₆氣體含量定量檢測功能。

• SF₆氣體含量超標報警功能。

• 空氣中氧氣含量檢測功能。

• 缺氧報警功能。

• 缺氧或SF₆含量超標，強制排風功能。

• 人工設置報警點。

• 環境中溫、濕度檢測顯示功能。

• 定時排風功能。

• 定點采集功能。

• 人工強制排風功能。

• 上次排風時間顯示功能。

• 實時顯示各種參數功能。

• SF6、O2含量曲線分析功能。

• 數據報表功能。

• 歷史數據查詢功能。

• 紅外檢測提示功能。

• 可選無線報警功能

• 可選有毒氣體（如CO、CH4、H2S）的含量監測

• 可選外部輸入信號接口，輸入信號可來自煙霧探頭、門磁開關等

• 可選輸出接口，實現自動119火災報警、啟/停除濕機、電控門等眾多智能化控制功能

• 可選數字式SF6密度繼電器結合組網，組成*的SF6氣體監測報警系統

• 可選遠程網絡進行監控系統運行狀態，直接控制主機或檢測探頭的運行
