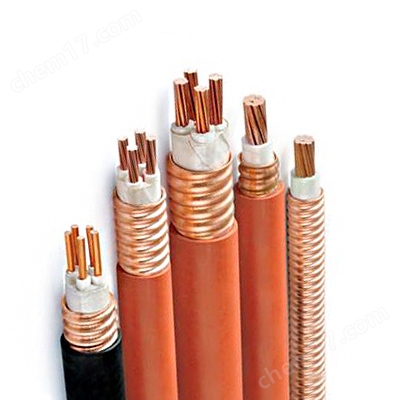

RTTZ(YTTW)電纜產品簡介

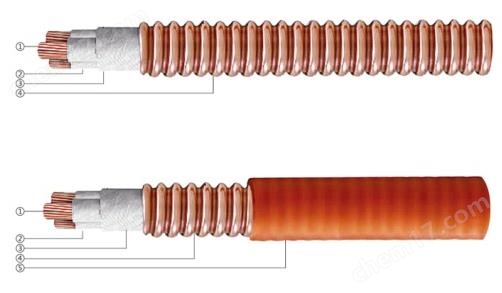

     RTTZ(YTTW)電纜是由原YTTW電纜從新命名而來，并出臺了國家標準：標準號GB/T34926-2017《額定電壓0.6/1kV及以下云母帶礦物絕緣波紋銅護套電纜及終端》。RTTZ電纜的導體采用多股銅絞線，絕緣采用耐高溫合成云母帶機械繞包，絕緣層外采用無堿玻璃纖維密實填充，護套采用銅帶縱包后焊接成銅管，再經連續滾軋波紋成型。特定要求金屬護套不能裸露場合，可以在外面加一層聚烯烴（低煙無鹵）護套。

1、型號說明及產品示例

1、產品代號

系列代號柔性礦物防火電纜----------------------R

銅芯導體材料------------------------------------T

銅護套-------------------------------------------T

聚烯烴外護套------------------------------------Y

聚氯乙烯外護套------------------------------- --V

額定電壓重型------------------------------------Z

2、產品表示示例

例如：

銅芯云母帶礦物絕緣波紋銅護套電纜、額定電壓450/750V，規格為7*1.5m㎡，表示為RTTZ-450/750V 7*1.5。

銅芯云母帶礦物絕緣波紋銅護套聚氯乙烯外護套電纜、額定電壓0.6/1kV，規格為4*95m㎡，表示為RTTVZ-0.6/1kV 4*95。

2、RTTZ電纜的性能和優點

防火性能*：

耐火等級不僅滿足國標GB12666還能耐受水噴與機械撞擊。

連續長度長：

不管是單芯，還是多芯電纜，其長度能滿足供電長度需要，每根連續長度可達1000m以上。

截面大：

單芯電纜截面可達630m㎡，多芯電纜可達70m㎡。

具有柔性：

電纜可以盤在盤上，其彎曲半徑6-10D。

燃燒時無煙無毒：

絕緣采用無機材料，燃燒時不會產生任何有害氣體，更不會發生2次污染，是真正的環保綠色產品。

過載能力大：

電纜不僅載流量大，而且具有較大的過載能力。根據布線要示，通常電纜表面溫度s70℃，若布線不可觸摸，也不與可 燃建筑材料相接觸時，電纜護套溫度可提高到105℃。過載時防火電纜*工作溫度可達250℃。

耐腐蝕：

屏蔽性能好，銅護套耐腐蝕性良好，在特殊或?qū)︺~有腐蝕的環境下，應在銅護套外加一層低煙無鹵或塑料外護層。在銅護套的屏蔽下，無電磁干擾，不會對信號、控制電線電纜傳輸?shù)男畔a(chǎn)生干擾。

安全性好：

防火電纜能在火焰中正常供電（950℃3小時以上正常供電），起動滅火裝置，減少火災損失。銅護套是優良導體，也是的接地線，大大提高接地保護靈敏度與可靠性。

使用壽命長：

耐高溫不易老化，在正常工作狀態下，它的使用壽命在100年以上。

運輸、安裝簡單：

柔性防火電纜的運輸、安裝、安裝配件較簡單，近似于普通電纜。

經濟性好：

柔性防火電纜由于制作工藝*，安裝簡單，在同等條件下其綜合費用比礦物絕緣電纜的費用要低。

3、RTTZ電纜敷設安裝注意事項

1）RTTZ電纜和普通電纜敷設一樣不需要特殊專業人員，也無需進行安裝培訓，必要時廠家派技術人員知道安裝。安裝終端頭和中間連接器請按照視頻教程：
2）可直接將電纜盤運送到現場進行放線，并按照電纜盤上標明的放線方向操作放線。
3）電纜敷設的支架及固定
a、水平吊架允許跨距：電纜外徑20mm，允許跨距400mm；電纜外徑>20mm，允許跨距800mm；

b、垂直支架允許跨距：電纜外徑20mm，允許跨距1500mm；電纜外徑>20mm，允許跨距1000mm；

C、電纜橋架中敷設，固定電纜的允許跨距可參照以上；

d、單芯電纜固定嚴禁采用導磁材質，例如鐵絲等；

e、單芯電纜不能單根穿越導磁材質管及閉合的任何形狀的導磁構件，此時可參考用塑料或者樹脂類管材及構件，例如剛玻璃橋架；
4）電纜配件，如中間連接器在現場安裝的，其耐火等級等同于本體；現場制作終端時，應剝?nèi)ザ祟^導體絕緣約300mm后壓制電纜線鼻子，用兆歐表檢測銅護套與導體及導體之間的絕緣電阻，合格后套上熱縮套管或者用絕緣膠帶包扎好，保護好耐火絕緣層。
5）電纜到現場放線中有轉角時，應使其圓弧形彎曲，嚴禁扭曲及直角彎曲；
6）放線時應順暢，嚴禁電纜卡殼時硬拉，避免損壞銅護套；

4、RTTZ電纜終端頭和中間連接器

終端剖析圖

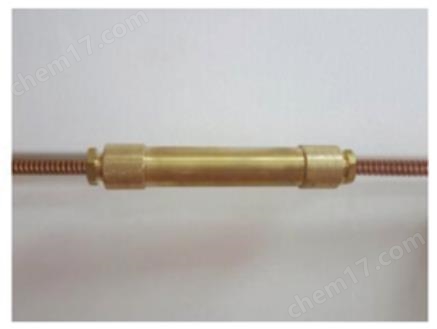

中間連接器安裝示意圖

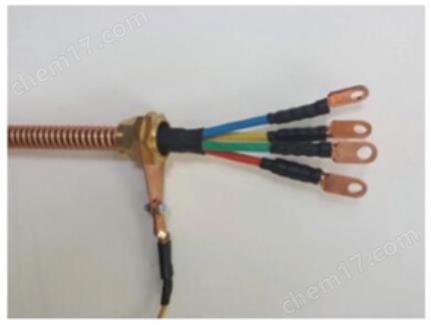

終端頭結構圖

終端接器安裝示意圖

注意事項：

      RTTZ電纜系列采用預制分支樹干式配電方式，其單芯和多芯電纜均可以制作預制分支電纜，一般由電纜廠家根據現場需求，實地測量確定聯接體位置、主干電纜及分支電纜的長度由電纜出廠時直接加工成型，現場安裝敷設方便簡單。
