概述：

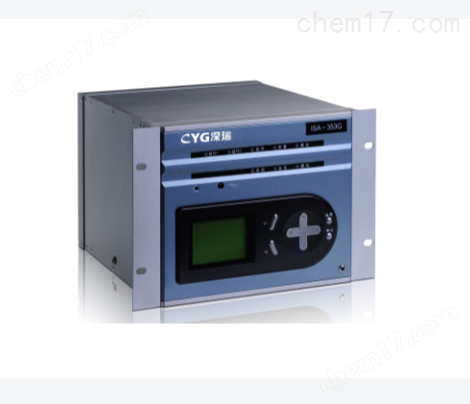

ISA-300G系列變壓器保護裝置包括ISA-387G變壓器差動保護裝置、ISA-388G變壓器后備保護裝置和ISA-361G非電量保護裝置，適用于110kV及以下電壓等級，差動保護和后備保護裝置要求相互獨立的變壓器。ISA-388G后備保護裝置各側獨立配置，包含本側操作箱，還可根據要求選配測控功能。

特點：

1. 硬件平臺采用32位浮點DSP和16位高精度AD采樣，運算與邏輯功能強大。
2. 分層分布式結構，多CPU的并行處理方式提高可靠性；單元化設計、模塊化結構，可擴充性強。
3. 大屏幕漢字液晶顯示、直觀友好的界面菜單、完備的過程記錄、信息詳細直觀，操作、調試方便。并可經訂貨注明選擇超大屏幕的彩色液晶，支持黃、綠、紅顯示矢量圖，更加直觀全面。
4. 裝置具有保護段配置和出口配置功能，充分利用微機保護的優點，*地方便用戶的使用。
5. 模擬回路采用高精度、寬范圍器件，無幅值、相位調整電路。由軟件功能調幅、調相，回路簡單可靠、無零漂，調試維護工作量低。
6. 以高可靠性工業級器件為主體，采用自動監測、補償技術提高硬件電路穩定性、可靠性。
7. 封閉、加強型單元機箱，多層屏蔽等抗振動、強干擾設計，特別適應于惡劣環境。4U半層機箱可分散安裝于開關柜上運行。
8. 大容量的故障錄波記錄：裝置可記錄近16次故障錄波數據，根據不同的保護啟動、出口、返回情況，分別采用一段、兩段或三段記錄格式。該格式可保證記錄保護啟動前后各兩周波、出口前兩周波、出口后一周波、返回前兩周波和返回后一周波的數據。這三種格式至多記錄10個周波數據。
9. 完善的事件記錄：保護動作、電流越限、遙信變位、開關遙控、保護啟動、裝置運行、自檢及閉鎖保護等都有記錄，每種記錄分類存儲，各存儲近99次記錄。

技術指標：

機械及環境參數

ISA-300G機箱結構尺寸：

217mm×177mm×272mm（寬×高×深）

正常工作溫度：

-10℃～55℃

極限工作溫度：

-20℃～60℃

貯存及運輸：

-40℃～70℃

相對濕度：

5%～95%

大氣壓力：

86～106KPa

額定電氣參數

頻率：      50Hz

交流電流：      5A或1A（額定電流In）

交流電壓：      100V或200V（額定電壓Un）

交流零序電流3I0（不接地系統電容電流）：0.3A

直流工作電源：    220V/110V，允許偏差：±20％

數字系統工作電壓： +5V，允許偏差：±0.15V

繼電器回路工作電壓：+24V，允許偏差：±2V

交流電壓回路：    每相不大于0.5VA

交流電流回路：    每相不大于0.5VA

直流電源回路：    正常工作時，全裝置不大于15W

跳閘動作時，全裝置不大于25W

交流電壓回路：    1.2倍額定電壓，連續工作

交流電流回路：    2倍額定電流，連續工作

10倍額定電源，允許10s

40倍額定電流，允許1s

直流電源回路：     80～115%額定電壓，連續工作

裝置經受上述的過載電壓/電流后，絕緣性能不下降。

主要技術指標

定值精度

電流定值誤差：≤±3%

頻率定值誤差：≤±0.01Hz

頻率滑差定值誤差：≤±0.1Hz/s

檢同期角度定值誤差：≤±2°

其他定值誤差：≤±3%

角度下邊界誤差：≤＋10°

角度上邊界誤差：≤－10°

差動速斷：≤15ms（2倍整定值）

比率差動：≤25ms（2倍整定值）

瞬時動作段動作時間：≤12ms（激勵量≥1.2倍定值）

延時動作段動作時間離散誤差：≤30ms

各保護段返回時間：≤25ms

遙測量計量等級

電流、電壓、頻率：0.2級

其他：           0.5級

遙信量分辨率：   小于1ms

信號輸入方式：   無源接點

輸出接點容量

裝置出口和信號接點單接點時大允許接通功率為150W或1250VA，單副節點大允許*接通電流5A，多副接點并聯時接通功率和電流可以適當提高。兩種方式下接點均不允許斷弧。

通訊接口

裝置對外提供的通信接口有：三個TCP/IP以太網接口或兩個RS485/CAN通訊接口，一個串行打印口，一路GPS接口（差分輸入或空接點輸入，對秒脈沖、分脈沖及IRIG-B編碼三種校時方式自適應）。通信規約采用電力行業標準IEC 60870-5-103規約。以太網口還支持IEC61850規約。

抗干擾性能

靜電放電抗擾度：符合GB/T 17626.2  Ⅳ級

射頻電磁場輻射抗擾度：符合GB/T 17626.3  Ⅲ級（網絡Ⅳ級）

電快速瞬變脈沖群抗擾度：符合GB/T 17626.4  Ⅳ級

浪涌（沖擊）抗擾度：符合GB/T 17626.5  Ⅲ級

射頻場感應的傳導騷擾抗擾度：符合GB/T 17626.6  Ⅲ級

工頻磁場抗擾度：符合GB/T 17626.8  Ⅳ級

脈沖磁場抗擾度：符合GB/T 17626.9  Ⅴ級

阻尼振蕩磁場抗擾度：符合GB/T 17626.10 Ⅴ級

振蕩波抗擾度：符合GB/T 17626.12 Ⅱ級（信號端口）
