混凝土抗折夾具
- 公司名稱 滄州天拓儀器設備有限公司
- 品牌 其他品牌
- 型號
- 產地
- 廠商性質 生產廠家
- 更新時間 2025/8/10 21:00:00
- 訪問次數 1293
聯系方式：張經理18833779613 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
滄州天拓儀器設備有限公司是集科研、開發、生產、銷售于一體的試驗儀器專業制造實體。 主要產品：瀝青檢測儀器、水泥試驗儀器、混凝土儀器、土工試驗儀器、試驗機系列、試驗箱養護設備、天平儀器類、塑料試模、鑄鐵鋼試模、流動試驗室、建筑建材系列、防水卷材系列儀器、商砼攪拌站混凝土試驗儀器、工程鉆孔取芯儀器材等。
目前，我們經營的各類產品以品種齊全的現貨供應，合理公正的價格優勢、主動熱情的服務態度等服務占有市場，產品主要應用于建筑、公路、鐵路、大專院校、科研院所、水利、電力、市政、勘探、環保等多項領域。
本公司宗旨：以質量求生存，以革新求發展，樹立客戶至上的經營理念。為廣大用戶提供有品質的產品和有保障的售后服務，為建設現代化企業而努力奮斗。
我公司具有完善的質量保證體系，完善的售后服務，讓滄州天拓儀器設備有限公司與你共建友誼橋梁。
混凝土鉆孔取芯機、標準恒溫恒濕養護箱、混凝土攪拌站試驗室儀器、混凝土抗?jié)B儀、混凝土鉆孔取芯機、混凝土壓力試驗機、表面振動壓實試驗儀、路面材料強度試驗儀
| 產地類別 | 國產 | 應用領域 | 建材/家具 |
|---|
混凝土抗折裝置又稱混凝土抗折夾具主要技術參數
1、大抗折負荷100KN
2、大劈裂抗拉負荷300KN
3、抗折標準夾輥直徑φ30mm
4、上、下夾輥間凈距離172mm
5、適用混凝土試件：標準150×150×600（或550 mm）非標準：100×100×400 mm

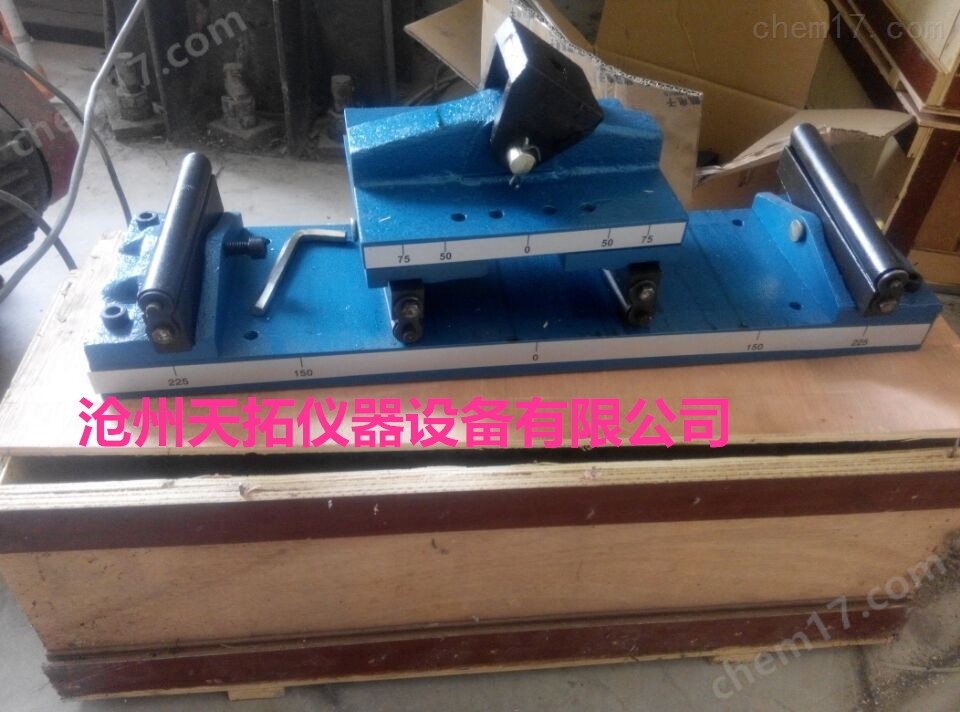

混凝土抗折裝置產品構造
本夾具主要由下夾具座（4）、上夾具座（15）、標準夾輥（7）（10）、抗劈裂夾具上下壓條（8）等組成。下夾具座通過定位銷（1）、墊圈（2）固定在壓力機活塞上，上夾具座通過上支座（16）、菱形銷（17）及壓力機上的定位銷和兩內六角螺釘固定在壓力機橫梁上。
混凝土抗折裝置使用與維護
做抗折實驗時，按以下步驟安裝：
1. 擰松壓力機橫梁上兩個內六角螺釘，拆下上壓力板，定位銷留在橫梁上，裝上菱形銷（17）及上支座（16），用兩內六角螺釘固定緊。
2. 拆下壓力機上下壓板、凹球座、防塵罩，換上本套下夾具，墊圈（2）套在活塞上，銷上定位銷（1），裝上下夾具座，防塵罩用原機上的箍圈固定在油缸外側。將兩個導向柱（20），調整好距離，用螺母鎖緊。
3. 抗折試驗可對100×100×450mm、150×150×550mm兩種試塊進行試驗，當試驗100×100×450mm試塊時，將下夾具座上左標準輥（7）及輥座（6）、右標準輥及靠銷（18）移至內側相應位置（輥間距為300mm），將上夾具座上左右標準輥（10）、彈簧（13）、彈簧上下吊鉤（9）（14）移至內側相應位置（輥間距為100mm），然后固定好，即可試驗。
4. 做150×150×550mm 試塊試驗，將下夾具座上左標準輥及輥座、右標準輥及靠銷移至內側相應位置（輥間距為450mm），將上夾具座上左右標準輥、彈簧、彈簧上下吊鉤移至內側相應位置（輥間距為150mm），然后固定好，即可試驗。
5. 做劈裂抗拉試驗時，將上夾具座上的左右標準輥及輥柱（12）取下，裝上上夾具條，用螺釘固定好，即可試驗。
