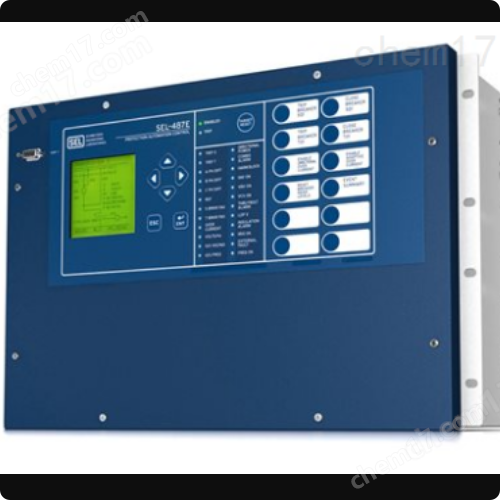

下面小編為大家介紹美國SEL變壓器保護繼電器SEL-487E型號
美國SEL變壓器保護繼電器SEL-487E型號功能應用
多繞組保護-配置SEL-487E用作變壓器的差動保護，可多達五組制動電流輸入。應用包含帶有第三繞組的單變壓器。利用三個獨立的REF元件可保護接地星形繞組。反轉單個或分組CT或 PT極性以考慮現場接線或保護區域變化。
靈敏匝間故障檢測-避免災難性的變壓器故障。只需用到少至總繞組的百分之二的繞組就能探測出匝間故障。
高速、自適應差動保護-具備自動適應于內外部故障的雙折線特性，可適應CT飽和以及嚴重的波形失真，提供快速、可靠以及安全的差動保護。自適應差動元件響應內部故障的時間小于1.5周波。
多種變壓器應用?？杀Ｗo(hù)一個半斷路器高低壓側連接的大型變壓器，也可應用于典型的雙繞組變壓器，未用于差動保護的三相電流輸入，可用作饋線后備保護。同時，也可應用于典型的雙繞組變壓器，未用于差動保護的三相電流輸入，可用作饋線后備保護。
發電機升壓保護—保護發電機升壓 (GSU) 變壓器，并應用內置溫度元件（需要使用 SEL-2600 RTD 模組） 同時監測發電機和變壓器繞組溫度。
良好資產監控-利用穿越性故障和熱監視，跟蹤變壓器損耗。通過良好越限產監控減少了低效和成本高昂的斷路器維護。監控變電站直流電力系統的超差電壓水平或過載電壓紋波。
站級相量測量單元（PMU）—通過使用來自您繼電器的所有 24 個模擬通道 （6 個電壓和 18 個電流源）的 SEL 同步相量 (IEEE C37. 118)改進您的電力系統質量。在串行或以太網通信上使用同步相量輕松容易地探測無功回路流，將狀態估計轉變?yōu)闋顟B(tài)測量，以及對潛在的系統不穩定性提供早期預警。通過兩個 PMU 接收同步相量信息實施實時控制并根據本地和遠程信息采取行動。
可靠的后備保護-具有五組相、負序和零序過電流元件以及十個可配置的反時限過電流元件，提供后備保護。每個過電流元件均可快速指明故障相別。帶有快速沉降監測的斷路器失靈保護，可快速檢測斷路器失靈故障，并小化系統協調時間。
數字化二次系統技術-應用啟用 TiDL 的 SEL-487E-3/-4 和 SEL-2240 Axion TiDL 節點，實現變電站現代化。在 TiDL 系統中，Axion 節點數字化二次系統/輸出，并為繼電器數字化通過光纖的模擬信號。這種簡單安全的數字二級系統解決方案容易實施，不需要外部時間源或網絡工程。應用具有SV技術的SEL-487E-5從遠程合并單元接收IEC 61850-9-2 SV數據。TiDL 和 SEL SV 技術為數字化智能二次系統把銅線更換為光纖來提高安全性，降低與使用銅線有關的成本，提高可靠性，并限制電磁脈沖的影響
