1、簡介
   FY168B-M2稱重控制器是專門為化工、糧食、水泥等閥口包裝機提供定量后自動控制的精密智能一起。它具有操作簡單、校準方便、性能穩定、雙閥門、高精度等特點，它具有良好的抗*力，能在復雜、惡劣的環境中可靠使用。
2、工作原理
FY168B-M2稱重控制器采集到傳感器輸出的模擬信號，經進口芯片對數據進行集成處理后，將被稱物流的重量值用LED進行顯示。顯示無聊重量值的同時經電腦程序高速運算后與設定值進行比較，如果重量值達到了設定值，本控制器就輸出信號給控制設備，從而實現停止給料、掉袋等智能動作。
3、技術規格
1、電源：交流220V+10%~-15%，50Hz±2%。
2、功耗：9W。
3、工作環境溫度：0--50℃.
4、工作環境濕度：≦90%RH（無凝露）。

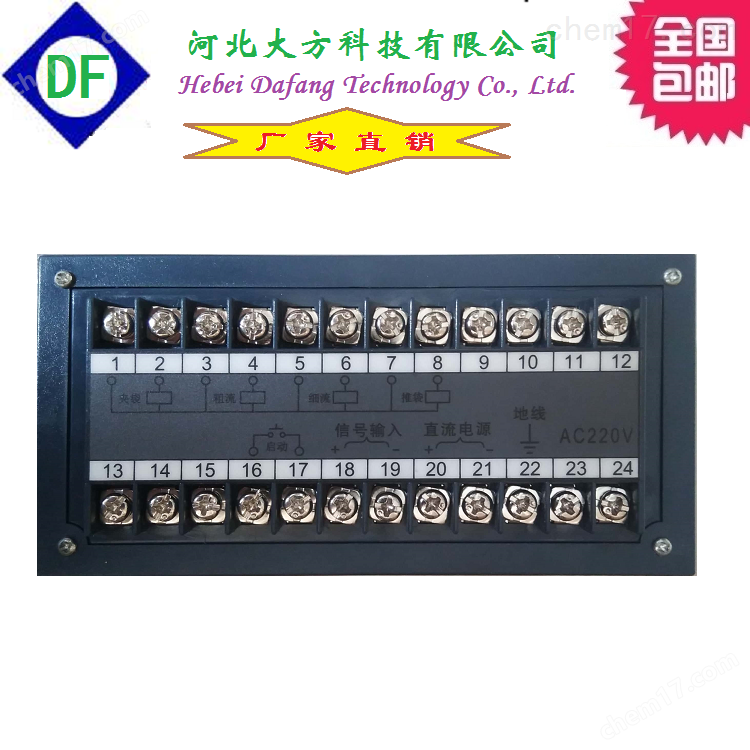

5、四路繼電器輸出。
4、使用方法
接通電源，信號檢索完畢后，預熱30分鐘，按一下“清零”按鍵，啟動夾袋即可工作，
粗流、細流指示燈亮，輸出控制信號，當重量達到設定值時，相應的粗流、細流指示燈滅，停止輸出控制信號，之后推袋指示燈亮，輸出推袋信號后，便完成一個工作周期。
5、參數設置

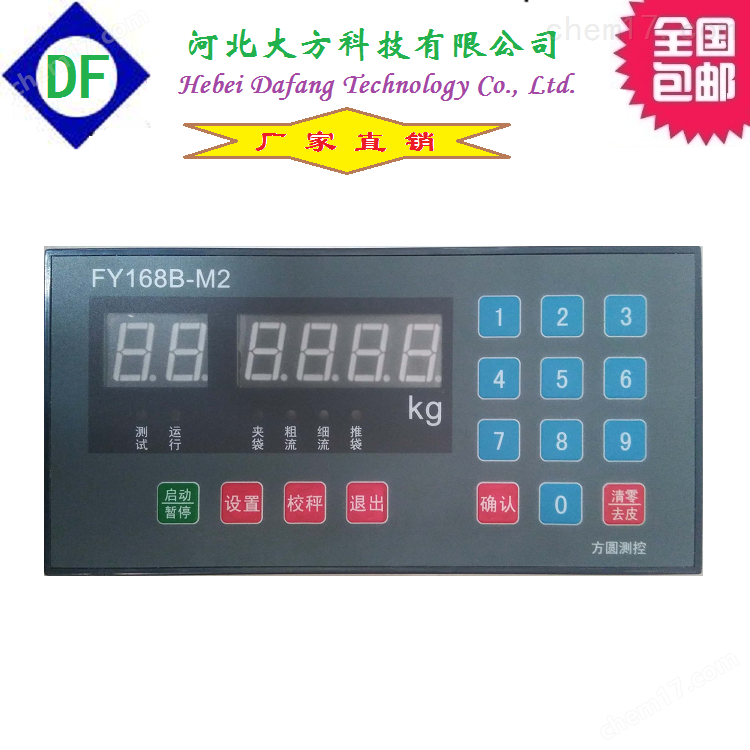

按“設置”鍵，控制器顯示L1  15.00 同時粗流指示燈亮，右邊顯示區閃爍，表示可以通過數字鍵區來調整粗流的重量。
按“確認”鍵，控制器轉入細流重量（物料目標值）設定狀態，顯示  L2  20.00  同時細流指示燈亮，可以通過數字鍵區來調整細流（目標值）重量。
按“確認”鍵，控制器顯示  L3  2.00  同時推袋指示燈亮，可以通過數字鍵區來調整推袋時間。
6、控制器校秤操作
整個稱重配料系統的稱量精度主要由稱重傳感器組、稱重控制器、秤體等部分的精度、可靠性、參數協調等保證，因此在配料機設備進行配料工作前，必須進行校秤操作。
FY168B-M2稱重控制器只有處于“停止”狀態時，才能進行校秤操作。為確保校秤值的精確性，用戶必須在控制器通電半小時后，進行校秤操作。
6.1輸入校秤密碼
按“校秤”鍵，控制器閃爍顯示  cA  5555   修改密碼，使控制器顯示  cA  1234  按“確認”鍵，控制器自動轉入下面的“校零點”狀態；若密碼輸入不正確，控制器自動返回“停止”狀態。
6.2校零點（J0）
如密碼輸入正確，控制器顯示  J0     0  在此狀態下，若秤體穩定，大約1秒鐘后，控制器顯示  JC   0.00  表示“校零點”完畢，控制器自動轉入下面的“校終點”狀態。
6.3校終點（JC）
進入“校終點”狀態后，控制器顯示  JC  0.00  此時應在秤體上放置標準砝碼。假如砝碼重量為20千克，通過按相應的數字鍵將顯示窗的數值改為砝碼重量值20，控制器應顯示  JC  20.00  待秤體穩定后，按“確認”鍵，校秤完畢，控制器自動返回“停止”狀態。
卸下砝碼，控制器顯示應回零：再放上標準砝碼，顯示值應為砝碼重量值。若超出誤差允許值，應檢查秤體是否平衡，傳感器組受力是否*，待秤體調整好后，重新校秤。

注：校終點時砝碼的重量小為100個分度值
