我公司生產的75KVA/75KV10KV變頻串聯諧振試驗裝置，依靠技術的優勢，采用嵌入式微電子技術和數字信號處理技術，開發和推出本套試驗裝置，采用人性化設計理念，具有功能強大、性能優良、簡單易用、安全方便等優點。串聯諧振試驗裝置適用于大容量高電壓電容性試品的交流耐壓試驗，包括6、10、35、110、220、500kv交聯聚乙烯電纜交流耐壓試驗1；66、110、220、500kv GIS及其它開關的交流耐壓試驗；大型發電機組和電力變壓器工頻耐壓試驗；電力變壓器感應耐壓試驗等。

10KV變頻串聯諧振耐壓試驗裝置系統構成：

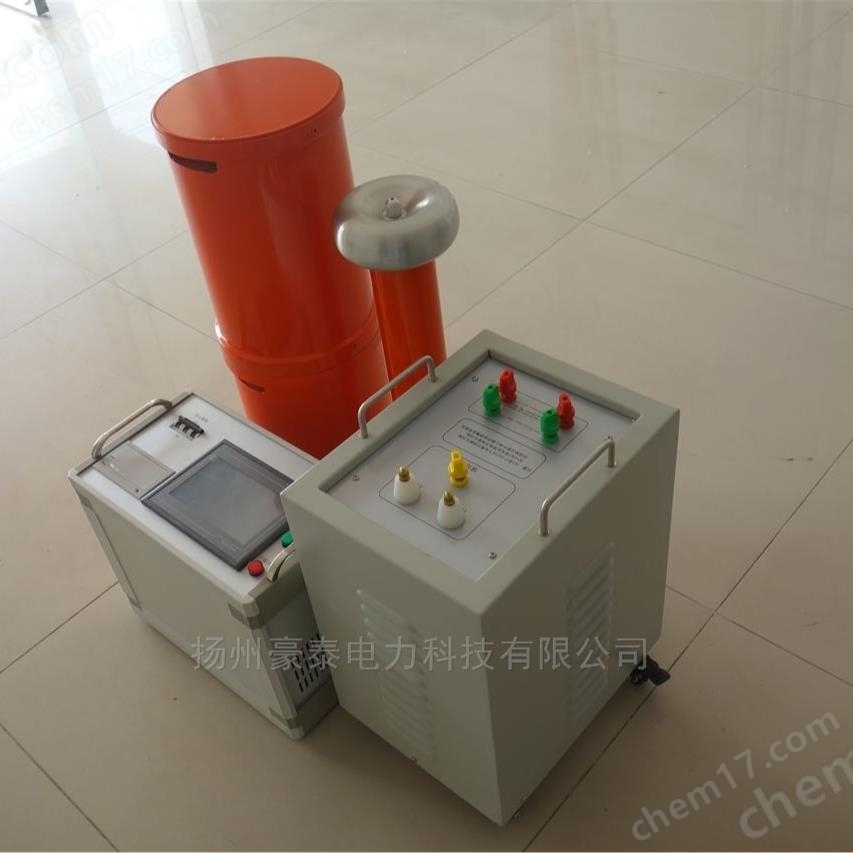

全套試驗系統由調頻電源主機、電抗器、分壓器、激勵變壓器和補償電容器（可選器件）組成，接入被試品后組成一個諧振系統進行交流耐壓實驗。

◆ 主機： 就是一臺幅值和頻率可調的正弦波交流調頻電源，給諧振回路提供激勵源，同時提供電壓顯示、電流顯示、計時、保護、報警等功能。

◆ 電抗器：就是一個大電感線圈，與被試品（相當于電容）構成串聯諧振回路，可配置電抗器多節電抗器，使用時通過不同的串聯、并聯組合、實現不同的電感量以適用不同的試驗條件。

◆ 分壓器：內部通過電容器分壓，從試品上高電壓分得低電壓供主機測量、控制使用。

勵磁變壓器：隔離主機電源與諧振回路電源，并升高主機的輸出電壓。

◆ 補償電容器： 當試品電容量很小時，如果要實現系統諧振可能要求的電源頻率超出試驗標準的規定，可在試品上并聯一個補償電容，以實現試驗要求，稱此電容器為補償電容器。
10KV變頻串聯諧振耐壓試驗裝置主要技術性能

1、功率電源電壓：AC380V±10%、50Hz；

2、儀器電源：220V±10%、50Hz；

3、諧振輸出容量：420kVA；

4、儀器額定電壓：0～60kV；

5、輸出頻率范圍：30～300Hz；

6、輸出電壓波形：正弦波，波形畸變率＜0.5%；

7、頻率調節靈敏度：0.1Hz，不穩定度≤0.05%；

8、系統噪聲：≤60db；

9、系統測量精度：＜1級；

10．輸出電壓不穩定：＜0.5%；

11．保護響應時間：1us；

12．電感非線性度：≤0.05%；；

13．滿功率輸出下,連續工作時間為60min

14．環境溫度：-15℃～+50℃；

15．相對濕度：≤90%RH；

16．海拔高度：≤2000米。

設備主要配置及技術參數說明

1、調頻電源（1臺）

◆ 功率電源電壓：AC380V±10%、50Hz；

◆ 儀 器 電 源：220V±10%、50Hz；

◆ 額 定 容 量：15kVA；

◆ 額定輸出電壓：0～340V；

◆ 額定輸出電流：44A；

◆ 輸出頻率范圍：30～300Hz；

2、勵磁變壓器（1臺）

◆ 額定容量：15kVA；

◆ 輸入電壓：0～340V；

◆ 輸出電壓：并聯2.5KV；串聯5KV；

◆ 輸出電流：并聯6A；串聯3A；

◆ 工作頻率范圍：30～300Hz；

3、諧振電抗器（3臺）

◆ 額定容量：105KVA；

◆ 額定電壓：30kV；

◆ 額定電流：3.5A；

◆ 電 感 量：45H；

◆ 品質因數：Q≥30

4、電容分壓器（1臺）

◆ 額定電壓：60kV；

◆ 工作頻率：30～300Hz；

◆ 分壓比：600：1；

◆ 分壓比誤差：1%

出廠檢驗 本裝置出廠前，對各組成單元設備及成套裝置分別按下列試驗項目進行出廠前試驗，試驗結果符合協議及以下標準要求后方可出廠。
