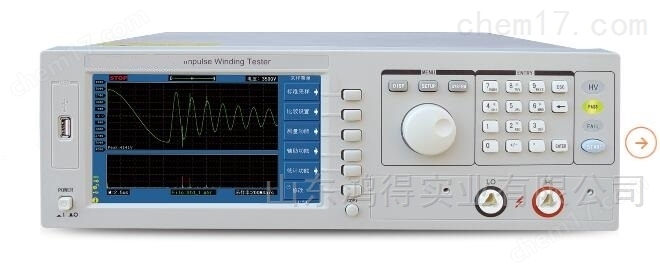

TH2883-5 脈沖式線圈測試儀產品概述
| 參考價 | ￥ 100 |
| 訂貨量 | ≥1臺 |
- 公司名稱 山東鴻得實業有限公司
- 品牌 其他品牌
- 型號 TH2883-5
- 產地
- 廠商性質 經銷商
- 更新時間 2025/8/4 17:21:56
- 訪問次數 2301
脈沖式線圈測試儀脈沖式線圈測試儀脈沖式線圈測試儀脈沖式線圈測試儀脈沖式線圈測試儀
聯系方式：周經理15321659763 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
| 產地類別 | 國產 | 應用領域 | 生物產業,農林牧漁,地礦,能源,道路/軌道/船舶 |
|---|
簡介
■ TH2883系列產品是研發的脈沖式線圈測試儀產品線?？赏暾峁┑蛪?0V到高壓10kV，單通道到多通道（大8通道）系列線圈
測試儀解決方案。TH2883該系列產品采用當前主流32bit CPU和高密度 SMD貼裝工藝，65k色的7寸寬屏TFT顯示器。操作功能簡潔易用，
顯示界面清新亮麗。 低30V，10kV涵蓋寬范圍脈沖電壓，低至1uH電感量的線圈測 試，高達200Msps的采樣率，6k Bytes的存儲
深度，讓您的測試“無微不至”。
■ TH2883系列根據輸出電壓分為TH2883-1、TH2883-5、TH2883-10三 種型號。TH2883-1是低電感脈沖式線圈測試儀，具有低30V、
1200V的脈沖電壓，可測試低至1uH電感量的線圈，是開關電源等所用 電感線圈的理想測試產品。TH2883-5具有100V-5000V的寬范圍脈
沖電壓，是測試各種線圈的標配產品。TH2883-10具有10kV的脈沖輸出電壓，可測試更高絕緣耐壓的匝間測試。
■ TH2883系列產品標配USBHost、RS232C、USB Device和LAN接口，既方便您圖形的快速保存，又方便您進行遠程控制。
應用
■ 電機線圈匝間絕緣/層間短路測試
■ 變壓器線圈匝間絕緣/層間短路測試
■ 繞線電感線圈匝間絕緣/層間短路測試
技術參數
型號 | TH2883-5 | |
脈沖電壓 | 100V-5000V 10V步進±5%±15V | |
通道數 | 1 | |
電感測試范圍 | ≥10uH | |
脈沖能量 | 大 0.25焦耳 | |
測量速度 | 6次/秒 | |
施加脈沖數 | 大到32個 | |
輸入阻抗 | 5MΩ | |
顯示器 | 800x480點65k色TFT，波形顯示范圍600x256 | |
波形采集 | 采樣率: 200Msps, 8級可調分辨率: 8 Bits存儲深度:6k Bytes樣本平均:1-32 | |
判定方法 | 和標準波形比較? 面積比較? 面積差比較? 電暈放電? 相位差比較 | |
波形測量 | 波形的電壓、波形的頻率、波形的時間 | |
觸發方式 | 手動觸發、外部觸發、總線觸發，內部觸發 | |
判別輸出 | OK/NG 顯示，LED 燈指示，蜂鳴器報警 | |
測量統計 | 具有測量結果的統計功能 | |
存儲器 | 儀器內部可以存儲20組標準波形和儀器設置也可以使用U盤作為外部存儲器 | |
接口 | Handler,RS232C,USB Device,USB Host，Lan | |
電源 |
| |
供電電源 | 110V/220V±10% 50Hz/60Hz±5% | |
電源功耗 | ≤200VA | |
通用條件 |
| |
工作環境 | 溫度 | 0℃ - 40℃ |
濕度 | ≤75% R.H. | |
安全和電磁兼容 | IEC61010-1:2001,IEC61326-2-1:2005 | |
附件
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 高壓測試線 | TH2883-01 | ||||
| 腳踏啟動開關 | TH2881-001 | ||||
| 選配 | |||||
| 配件名稱 | 型號 | ||||
| 測試夾具 | TH26052 | ||||
| 測試夾具 | TH26053 | ||||
資料下載
| 資料名稱 | 下載鏈接 |
| 規格書 | 下載 |
| TH2883系列說明書 | 下載 |
