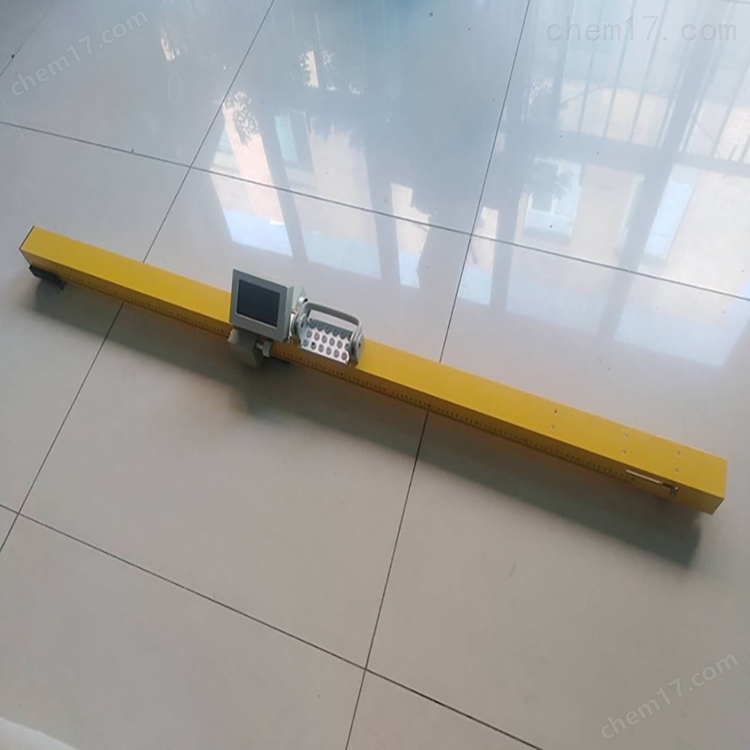

FTJC-1接觸網測量儀

產品概述與功能

接觸網測量儀 供電用儀器是電氣化鐵路接觸網幾何參數測量的儀器。本儀器系采用紅光半導體激光器和相位脈沖技術，可對接觸網的導高、拉出值、定位器坡度、錨段關節、線岔、超高、軌距和紅線等參數進行快速測量。

產品特點

接觸網測量儀 供電用儀器應用工業級TFT液晶，構成了全新的視頻瞄準系統，解決了傳統儀器瞄準的難題，基于B/S架構的軟件，實現真正網絡化管理。儀器具有現場數據處理功能，也可方便組合含GPRS與GPS模塊的PDA(或者筆記本電腦)實現大規模數據詳細分析、實時數據網絡傳輸、部門間即使通訊等功能。

產品執行標準：

TB/T3235-2010鐵路幾何計量器具通用技術條件；

TB/T3227-2010接觸網幾何參數測量儀。

主要技術參數：

1、軌距：范圍1410mm～1470mm，精度±0.5mm；

2、水平(超高)：范圍±200mm，精度±0.5mm；

3、導高：范圍3000～15000mm，精度±3mm；
4、拉出值：范圍±3000mm，精度±4mm；

5、線岔中心：精度±3mm；
6、500mm處高差：精度±4mm；
7、紅線：精度±4mm；
8、側面限界：精度±4mm；
9、承力索與接觸線高差：精度±4mm；

10、跨鐵道輸電線與接觸線的距離:精度±4mm；

11、錨段關節：精度士4mm

12、定位器坡度：1:n(n精確到0.1)；

13、自由測量:水平精度±4mm,垂直精度:±3mm；

14、跨距測量：范圍70000mm，精度±5mm；
15、導高 1 :范圍: 3000-15000mm 精度:±3mm；

16、拉出值1 :范圍:±3000mm，精度:±4mm；

17、導高: 2 :范圍: 3000-15000mm 精度:±3mm；

18、拉出值2 :范圍:±3000mm，精度:±4mm；

19、高差:精度 :±4mm；

20、導高 1 :范圍: 3000-15000mm 精度:±3mm；

21、拉出值1 :范圍:±3000mm，精度:±4mm；

22、定位器坡度：1:1(n精確到0.1)；

23、導高: 2 :范圍: 3000-15000mm 精度:±3mm；

24、拉出值2 :范圍:±3000mm，精度:±4mm；

25、定位器坡度:2:1(n精確到0.1)；

26、導高 1 :范圍: 3000-15000mm 精度:±3mm；

27、拉出值1 :范圍:±3000mm，精度:±4mm；

28、導高: 2 :范圍: 3000-15000mm 精度:±3mm；

29、拉出值2 :范圍:±3000mm，精度:±4mm；

30、高差:精度 :±4mm。
