一、江蘇貝爾調節型電動閘閥Z941H-16C DN80結構特點

①閥門采用壓力自緊式密封或閥體、閥蓋墊片密封結構，值得信賴！使用安全可靠。

②閥瓣采用雙閘板中間帶萬向頂結構，能自動調整閥瓣與閥座密封面吻合度，保證閥門的密封。同時此結構維修方便，節約費用，閥瓣互換性較好。

③閥瓣、閥座密封面用鈷鉻鎢硬質合金由等離子噴焊而成，密封面硬度高，耐磨擦，抗擦傷，使用壽命長。

④閥桿用滲氮鋼制成，表面氮化處理，硬度高，抗擦傷，耐腐蝕，使用壽命長。

⑤電動裝置配有轉矩控制機構、現場操作機構和手、電動切換機構。除就地操作外，還可以進行遠距離操作、PLC控制、4~20mA電流輸入輸出智能控制等。

⑥手動閥門由手動機構或撞擊時手輪開啟。減小閥門操作力。

⑦閥門可安裝在管道的任何位置，同時根據介質和介質的溫度選擇碳鋼或合金鋼閥門。

⑧初次安裝和調試時，必須手動把閥門開到約一半的位置，以免電機相序接反導致閥門或電裝損壞。

閘閥閥桿按運動形式分為明桿（升降軸）和暗桿（旋轉軸），閘閥因此而分為明桿閘閥和暗桿閘閥兩種。

1、 明桿閘閥。手輪（或其他驅動裝置）固定在閥桿螺母上，當手輪（或其他驅動裝置）轉動帶動閥桿螺母旋轉時，閥桿作上下移動，從而帶動閘閥作升降運動而啟閉管路。

2、明桿閘閥開啟時，閥桿從手輪上方伸出，可以直接顯示閘閥的開啟程度。閥桿梯形螺紋在閥桿上的上半部，不予介質直接接觸，不受介質腐蝕，而且潤滑方面。因此，它適用于腐蝕性介質、污濁介質和高溫蒸汽介質的閘閥上。閥的啟閉程度可以從螺紋直接看出，便于操作也是其優點之一。不足之處是，由于螺紋外漏，容易黏上空氣中的塵埃，加速螺紋磨損，故應盡量安裝于室內。盡管如此，應用還是較為廣泛。

3、暗桿閘閥。手輪（或其他驅動裝置）固定在閥桿上，閥桿螺紋固定在閘板頂部，當手輪（或其他驅動裝置）轉動時，閥桿螺紋帶動閘板作升降運動。閥桿只能做旋轉運動。優點是，開啟時閥桿不升高，所需安裝空間較小。故它常作為大通道閘閥，或安裝空間受限制的場合。由于閥桿不做升降運動，不能像明桿閘閥那樣，通過閥桿伸出長度來顯示開啟程度，因此，應裝設開度指示器。

暗桿閘閥由于閥桿螺紋部分和閥桿螺母均在閥腔內部與介質接觸，因而，易受介質腐蝕，閥桿螺紋等難于潤滑。

閥體和閥蓋

閥體與閥蓋多用于法蘭連接。閥體內的介質通道大多是圓筒形等截面的，對于較大口徑 的閘閥也采用閥座縮口 的，即通道逐漸收縮，通過發閥座后，又逐漸擴大，其優點是：

1、使閥的零件尺寸有所減小，重量減輕，從而節省材料。減小了密封面，精加工量減少。

2、 由于減小了閘板的尺寸，使在閘板上的作用力減小，閘閥的啟閉力相應減小。

因通道收縮會增加水的阻力。故在高壓蒸汽管道上，一般為了減小阻力，常在關閉件之下連一導向管，以減小阻力及防止介質里的微粒落入閥體中。

二、江蘇貝爾調節型電動閘閥Z941H-16C DN80連接尺寸

三、產品說明

閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關，不適合作調節和節流。閘板有兩個密封面，常用的楔式閘板閥的兩個密封面形成楔形，楔形角隨閥門參數而異，通常為5o。楔式閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板。 閘閥關閉時，密封面可以只依靠介質壓力來密封，即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。

閘閥具有以下優點：

1．流體阻力小，密封面受介質的沖刷和侵蝕小。

2．開閉較省力。

3．介質流向不受限制，不擾流、不降低壓力。

4．形體簡單，結構長度短，制造工藝性好，適用范圍廣。

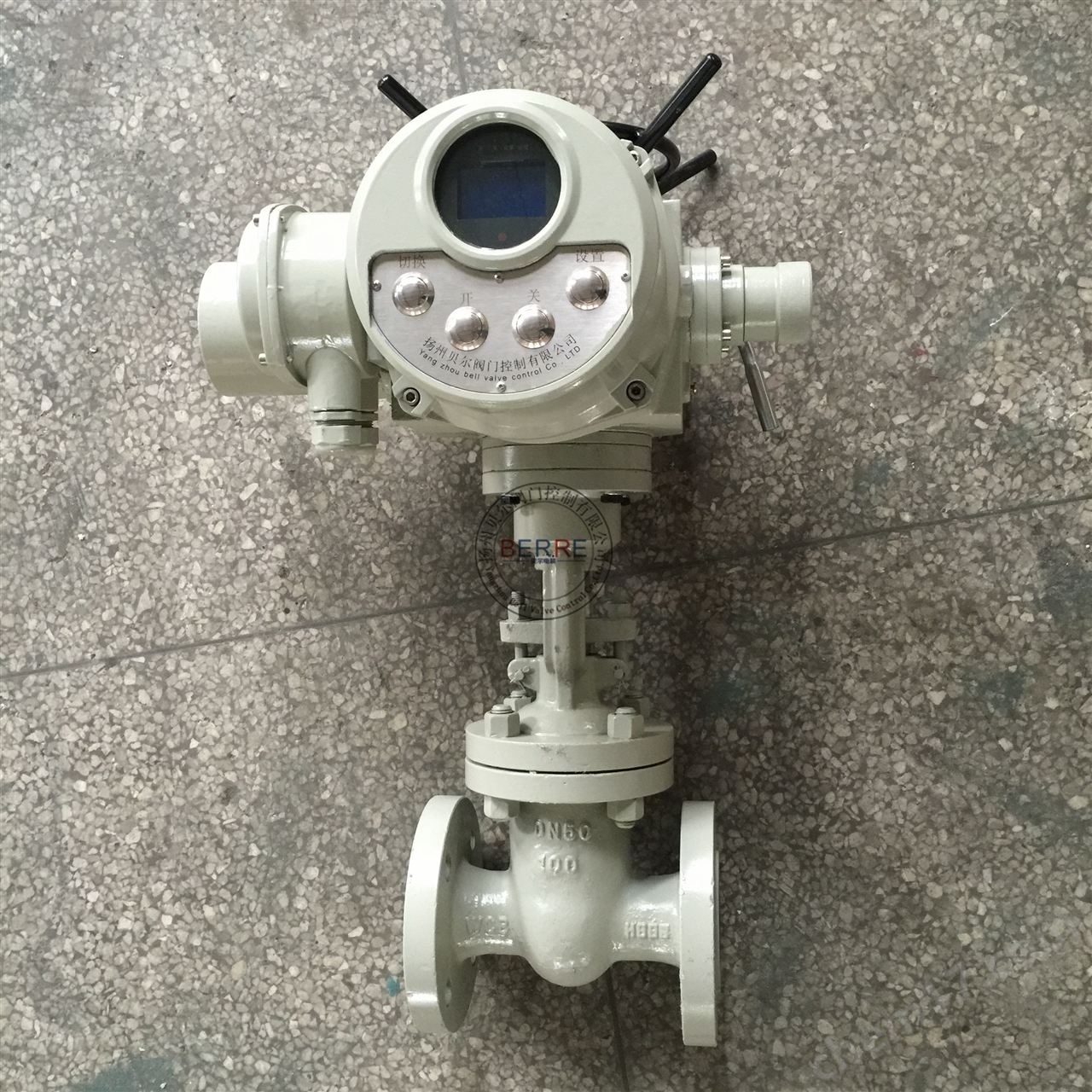

四、產品展示
