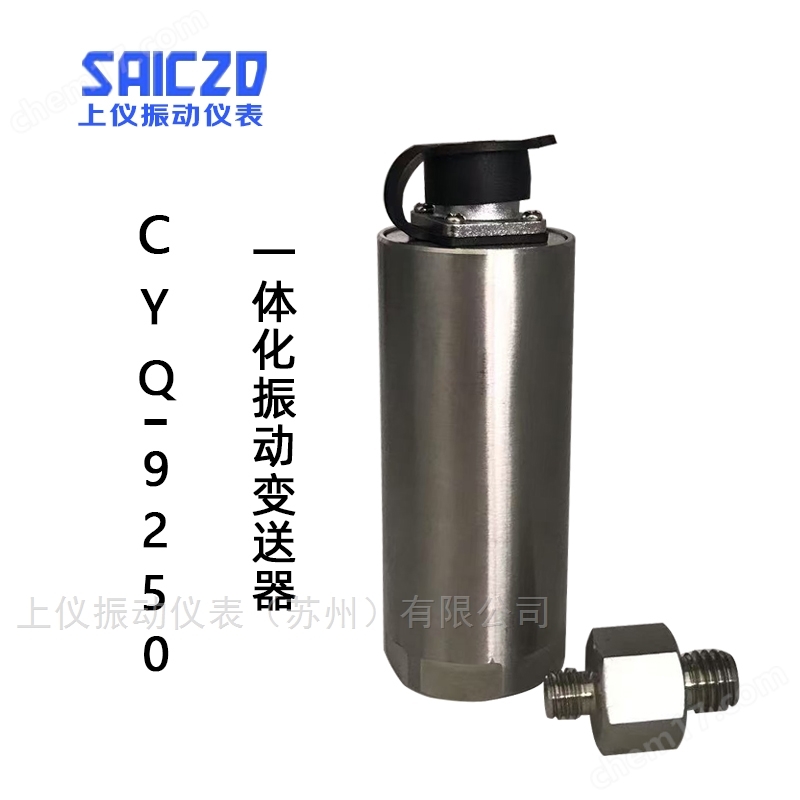

CYQ-9250一體化振動變送器

CYQ-9250一體化振動變送器將磁電式振動傳感器、精密測量電路集成在一起，構成高精度振動測量系統，該變送器可直接連接DCS、PLC或其它設備，是測量風機、電動機、水泵等工廠設備振動的理想選擇。

2．技術參數
2．1 頻率響應：10 ～ 1000 Hz  *  或者5 ～ 1000 Hz（特殊說明） 2．2 自振頻率：10Hz
2．3 測量范圍：0-200um    0-300um  0-20mm/s    *  0-50mm/s

2．4 輸出電流：4～20mA

2．5輸出阻抗：≤500Ω
2．6工作電壓：DC12-24V±10% 2. 7接線方式：二線制

2．7zui大加速度：10g
2．8測量方向：見產品標簽
2．9 使用環境：溫   度  -40℃～100℃   相對濕度 ≤90%

2．10 外形尺寸：φ34.1mm×72.4mm
2．11 安裝螺紋：M10×1.5

2．1 頻率響應：10 ～ 1000 Hz  *  或者5 ～ 1000 Hz（特殊說明） 2．2 自振頻率：10Hz

2．3 測量范圍：0-200um    0-300um  0-20mm/s    *  0-50mm/s

2．4 輸出電流：4～20mA

2．5輸出阻抗：≤500Ω
2．6工作電壓：DC12-24V±10% 2. 7接線方式：二線制

2．7zui大加速度：10g
2．8測量方向：見產品標簽
2．9 使用環境：溫   度  -40℃～100℃   相對濕度 ≤90%

2．10 外形尺寸：φ34.1mm×72.4mm
2．11 安裝螺紋：M10×1.5

一體化振動速度（位移）變送器是將振動速度傳感器、精密測量電路以及顯示電路集成在一起，實現了傳統的“傳感器十變送模塊”結合的振動測量系統的功能，適合于構建經濟型高精度振動測量系統，該變送器可直接連接DCS、PLC或其它系統，是風機、水泵,電機等工廠設備振動測量的理想選擇。

技術指標及選型

1.量程：
       振動速度量程0-20mm/s有效值（RMS）；(可選）
       振動位移量程0-100μm峰峰值（EQ P-P）,（可選）
      （測量類型及量程可按用戶要求定制）；
2.分辨率：0.2%；
3.溫漂：≤ 0.1%／℃ ；
4．工作環境溫度： -25～ +85℃；
5．供電電源：+12～+35V兩線制環路供電；
6.可承受大沖擊：20g；
7.輸出：
①變送輸出4～20mA；
②在24V供電時環路大負載為600Ω；
③原始信號輸出Vbuf為滿量程時1Vp-p，輸出阻抗100kΩ；
8.頻響：10～1000Hz：
9.外型尺寸：φ33×70mm （不含輸出端子或電纜部分）;

10：產品重量：約350g；底部M10X1.5螺釘固定。
