回彈儀檢定器 (* )
參考價 | ¥ 10000 |
訂貨量 | ≥1 臺 |
- 公司名稱 上海標卓科學儀器有限公司
- 品牌 標卓
- 型號
- 產地
- 廠商性質 生產廠家
- 更新時間 2024/7/17 7:15:31
- 訪問次數 7573
聯系方式:王經理021-68751525 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息,謝謝!
產地類別 | 國產 | 應用領域 | 環保,生物產業,農林牧漁,地礦,能源 |
---|
一、回彈儀檢定器概述

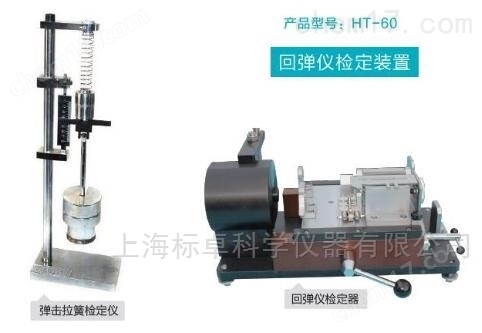

回彈儀檢定器和回彈儀彈擊拉簧檢定儀是國家計量檢定規程《混凝土回彈儀》JJG817-2011的計量檢定裝置,供混凝土回彈儀的鑒定部門和生產廠家以及計量單位使用。
二、主要技術參數
序號 | 項目 | 單位 | 指標 |
1 | 鋼砧硬度HRC | 60±2 | |
2 | 鋼砧重量 | kg | 16(+0.3/-0.1) |
3 | 定位環定位孔中心蓋板“100”刻線尺寸 | mm | ≤±0.1 |
4 | 測量彈擊拉簧剛度 | N/m | 55 ~ 1200 |
5 | 測量彈擊拉簧拉伸長度 | mm | 75-140 |
6 | 測量彈擊錘鉤位置,標尺“100”刻線處 | mm | ≤±0.1 |
7 | 彈擊錘起跳位置,標尺刻度 | 0 ~ 1處 | |
8 | 測力裝置準確度 | 不低于0.3級 | |
9 | 位移測量允許誤差 | mm | ≤±0.02 |
10 | 標尺“100”刻線位置 | mm | ≤±0.1 |
11 | 砝碼 2000g | g | ≤±1 |
12 | 指針長度 | mm | 20±0.1 |
13 | 測力計 | N | 1±0.01 |
三、結構簡介
1、回彈儀檢定器
回彈儀檢定器的結構圖1和主要零部件名稱如圖2所示。
圖1檢定器
(1)底座(圖中的17);
(2)鋼砧(圖中的1);
(3)機殼定位板(圖中的7、8組成);
(4)綜合檢定臺(圖中的2、3、4、5、6、7、8、11、12、13、15、16組成);
(5)彈擊手柄(圖中的14)及手柄Ⅰ、Ⅱ(圖中的10、9)。
1.鋼砧 | 2.定位環 | 3.定位板Ⅱ |
4.蓋板 | 5.指針滑塊 | 6.機殼定位槽 |
7.定位板Ⅰ | 8.尾蓋支架 | 9.手柄Ⅱ |
10.手柄Ⅰ | 11.機芯定位槽 | 12.定位按鈕 |
13.壓緊螺釘 | 14.彈擊手柄 | 15.錘夾 |
16.鎖緊按鈕 | 17.底座 |
2、彈擊拉簧檢定儀
彈擊拉簧檢定儀的構造和主要零部件名稱如圖3所示。
檢定架(圖中的1、4、6、9組成);
定位板(圖中的2);
橫架游標(圖中的5,可更換附件3中之一件);
力值砝碼(共六個,其中一個為帶鉤的砝碼盤形狀)。
