串聯間隙氧化鋅避雷器YH10CX-204/592保護原理

1.保護原理

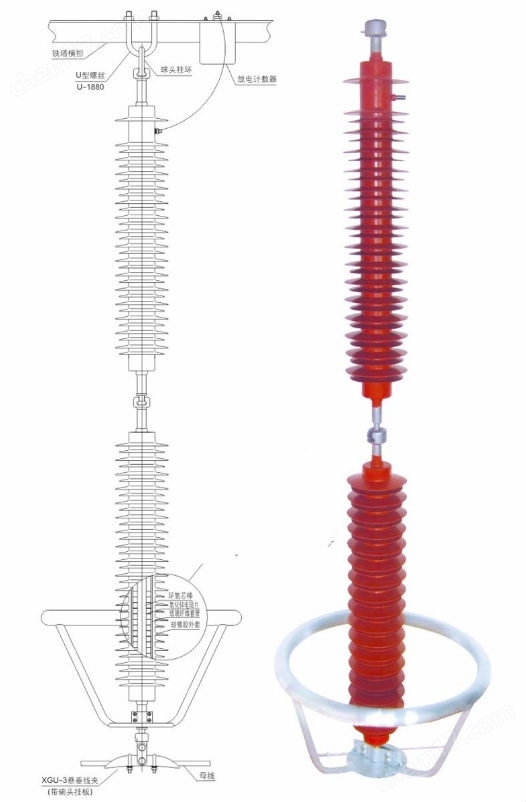

帶間隙氧化鋅避雷器與線路高壓絕緣子并聯,當雷擊塔桿或避雷線時,雷電流引起的高電位使線路氧化鋅避雷器的串聯間隙動作,降低了塔臂與導線間的電位差,保證絕緣子不再閃絡,從而避免線路跳閘停電,在串聯間隙動作后,氧化鋅避雷器本體的殘壓不僅被限制到遠低于干絕緣子內閃絡電壓,而且在雷電壓過后的系統工頻電壓下,能自己熄滅工頻電流,保證供電正常.

型號

YH10WX-216/562,YH10WX-216/618,YH10CX-185/520,YH10CX-192/560,YH10CX-204/592，Y10W-200/520W,YH1.5WZ-144/320,HY10WZ-192/500,HY10WZ-200/520,HY10WZ-204/532,HY10WZ-216/562,HY10WX-216/562,HY10WX-216/618,HY10CX-185/520,HY10CX-192/560,HY10CX-204/592

2.雷電放電電壓的確定

串聯間隙的主要目的就是使氧化鋅避雷器本體與系統電壓隔離,間隙距離的確定,需要滿足三個條件:

1.雷電沖擊下氧化鋅避雷器間隙可靠動作,保證被保護絕緣子串在雷電沖擊下有較大的配合裕度.

2.能夠耐受暫時過電壓和操作過電壓,為滿足這一要求,串聯間隙距離應足夠大,保護線路型氧化鋅避雷器在暫時過電壓和操作過電壓下不動作,氧化鋅避雷器在異常情況下出現故障時,間隙能可靠隔離.

3.雷擊使用間隙動作后,在系統工頻恢復電壓下,間隙應該在1-2個工頻周期內可靠熄滅工頻電流.

3.串聯間隙氧化鋅避雷器YH10CX-204/592?本體U1MA的選取

由上述可知,線路型氧化鋅避雷器整體U50%放電電壓是由串聯間隙的U50%放電電壓和氧化鋅避雷器本體的直流U1MA共同決定的,從提高氧化鋅避雷器可靠性,減少線路氧化鋅避雷器吸收能量,特別是從減小續流,有利串聯間隙滅弧的觀點來講,希望氧化鋅避雷器本體的U1MA取得高些.

?優點

對于無間隙氧化鋅避雷器用于線路防雷時，避雷器與導線直接連接，這是電站型氧化鋅避雷器技術的延伸，具有吸收性能強的特點，但是由于氧化鋅避雷器*承受工頻電壓的作用，會加速氧化鋅閥片老化，而無間隙氧化鋅避雷氧化鋅與導線直接連接，當氧化鋅避雷器發生故障時一旦損壞將會造成線路接地，必須進行定期檢查維護，況且安裝復雜，接地繁瑣。對于帶間隙線路避雷器,由于間隙的隔離作用,避雷器本體承受的*工頻電圧較低,電阻片的老化問題不突出,運行維護工作量小;即使避雷器本體發生故障(如短路),一般也不影響線路的正常運行，同時避雷器本體幾乎不承受操作過電壓和工頻過電壓,,僅需考慮雷電過電圧的沖擊能量,因而,避雷器本體參考電壓可以選取較低值,從而做到體積小、重量輕。
