JYN1-40.5交流金屬封閉開關柜作為中小型發電廠、變電所和工礦企業、配電所接受和分配電能的戶內開關設備使用，亦可作起動，停止電動機，切合電容器，電爐變壓器等頻繁操作設備的控制設備使用。
本產品符GB3906《3~35kV交流金屬封閉開關設備》，GB/T11022《高壓開關設備和控制設備標準的共用技術要求》，IEC60298《額定電壓1KV以上52KV及以下交流金屬封閉開關設備和控制設備》，IEC60694《高壓開關設備和控制設備共用條款》等標準要求。

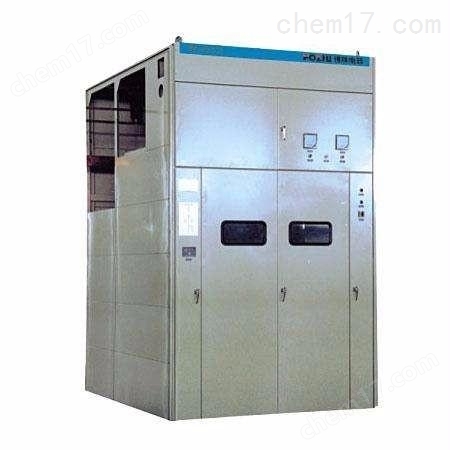

JYN1-40.5交流金屬封閉開關柜

使用條件
1、周圍空氣溫度上限：+40℃、下限：-10℃、日平均溫度不超過35℃；
2、海拔高度不超過1000米；
3、相對環境濕度日平均不大于95%，月平均不大于90%；
4、地震烈度不超過8級；
5、水蒸氣壓力日平均值不超過2.2Kpa，月平均值不超過1.8kpa；
6、無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈振動的場所。
注：超出上述正常使用條件時，用戶可與我公司協商解決。

開關設備具有防止帶負荷推拉斷路器手車、防止誤分誤合斷路器、防止接地開關處在閉合位置時關合斷路器、防止誤入帶電隔室，防止在帶電時誤合接地開關的“五防”聯鎖功能。
可配備性能優良的ZN85-40.5全絕緣真空斷路器，絲桿螺母傳動，超越離合器，具有滅弧性能良好，操作方便，免維護等突出優點。
選用爬電距離大，絕緣性能優良的電流互感器、電壓互感器、支柱絕緣子、SMC材料絕緣隔板及觸頭盒，是開關設備絕緣水平得以提高。
所用變壓器可選用干式變壓器，具有無油、阻燃、經濟運行、免維護等優點。
開關設備按用途分割成若干功能單元，分別敘述如下：
A.開關設備的外殼具有l(wèi)P2X的防護等級，能夠防止直徑大于12毫米的物體接近柜內帶電部份和觸用到運動部分。高壓間隔的門除采用金屬鉸鏈外還用銅質編織線使門與柜體連。在開關設備的正面與背面的外殼均設有視察窗，以觀察開關設備內設備的運行情況。
B.手車室
開關設備正面下部兩扇大門打開，里面便是手車室。該室與上，下觸頭室之間有絕緣隔板相隔，與柜頂主母線之間設有金屬隔板。手車室底部設有手車軌道，手車接地裝置在兩軌道的中央。為防止凝露而專門設置的加熱器也設在該室的右側。
C.主母線及上隔離觸頭室
主母線及上隔離觸頭室設在開關設備上部。主母線呈三角形排列布置在上部倒裝的支柱絕緣子上。緊挨主母線下方為上隔離觸頭座，它可以是電流互感器帶觸頭，也可以是支柱絕緣子或穿墻套管帶觸頭，視主結線方案而定。
D.下隔離觸頭室
下隔離觸頭室在上隔離觸頭室的下部，兩者之間有隔板相隔，它除供裝設電流互感器或支柱絕緣子觸頭座之外，接地開關或聯絡母線亦設在該室。
E.絕緣隔板和絕緣活門
開關設備手車室與隔離觸頭室與電纜室之間，裝有用絕緣材料SM(：制成的隔板并在其上裝設SM(：絕緣活門。隔板和絕緣活門均具有l(wèi)P2X的防護等級.
F.接地開關
接地開關作為可變元件可以根據工程的需要予以取舍，當饋出回路需要檢修時，斷路器退至隔離位置，合上接地開關以保安全。
G.帶電顯示裝置
帶電顯示裝置屬于可變元件，它的作用是在開關設備不裝有電壓互感器的情況下而能直觀地反映高壓饋電線路的帶電情況。以使得接地開關合閘前能夠預先確定饋電線路是否帶電。
H.接地導體
橫貫于開關設備的整個寬度方向上的銅質接地導體裝設在開關設備的后下方。兩臺之間的連接，用制造廠預制并配備與設備內的連接頭裝上即可。
I.輔助回路設備的安裝
開關設備正面上部設有裝置輔助回路設備的儀表門和搖門結構的繼電器室。該室兩側有小母線穿越孔和固定控制電纜用的線夾板，左側設有小母線端子組，上方及下方均裝有走線槽。儀表門及繼電器室與高壓間隔由隔板相隔。
