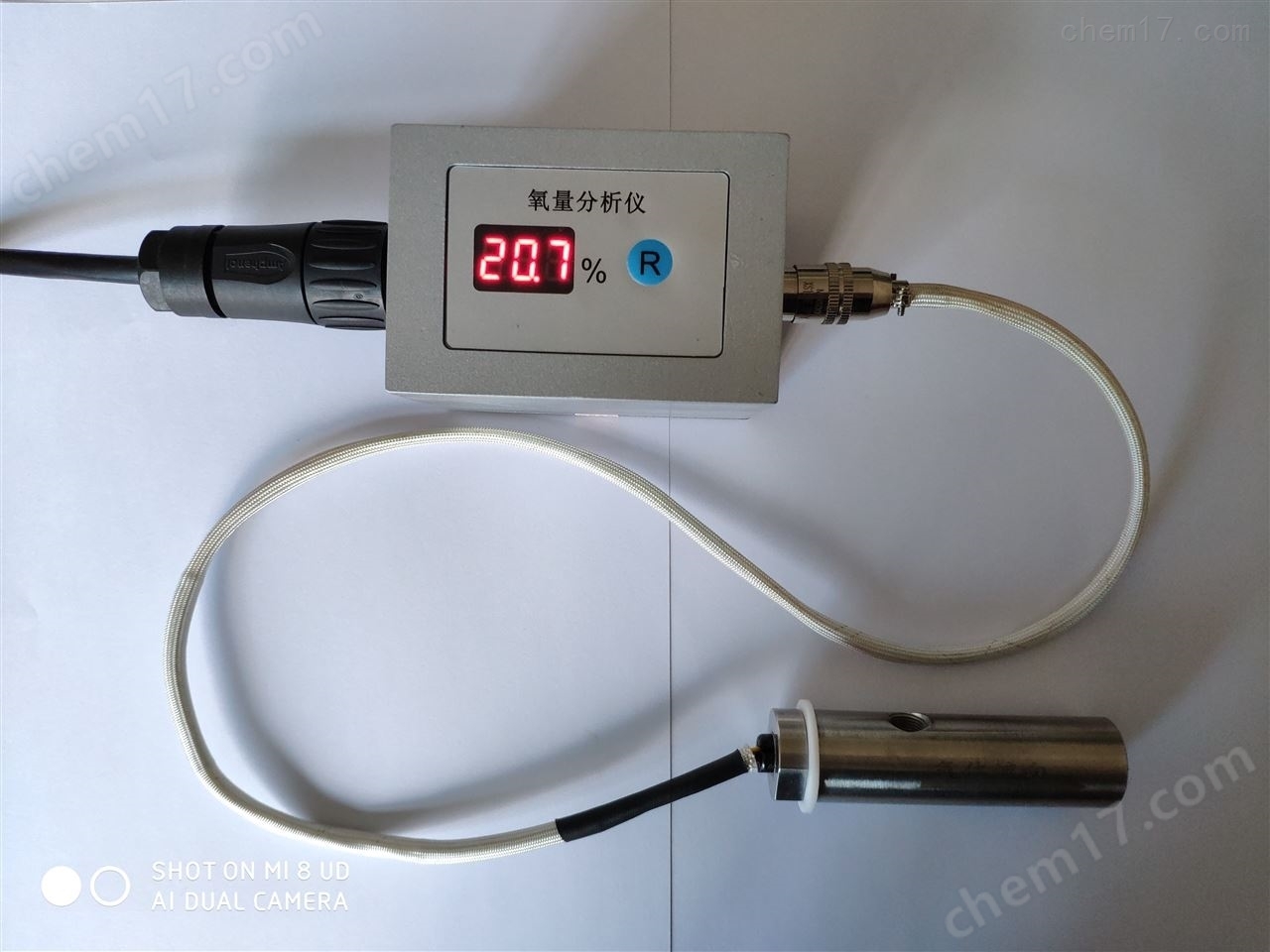

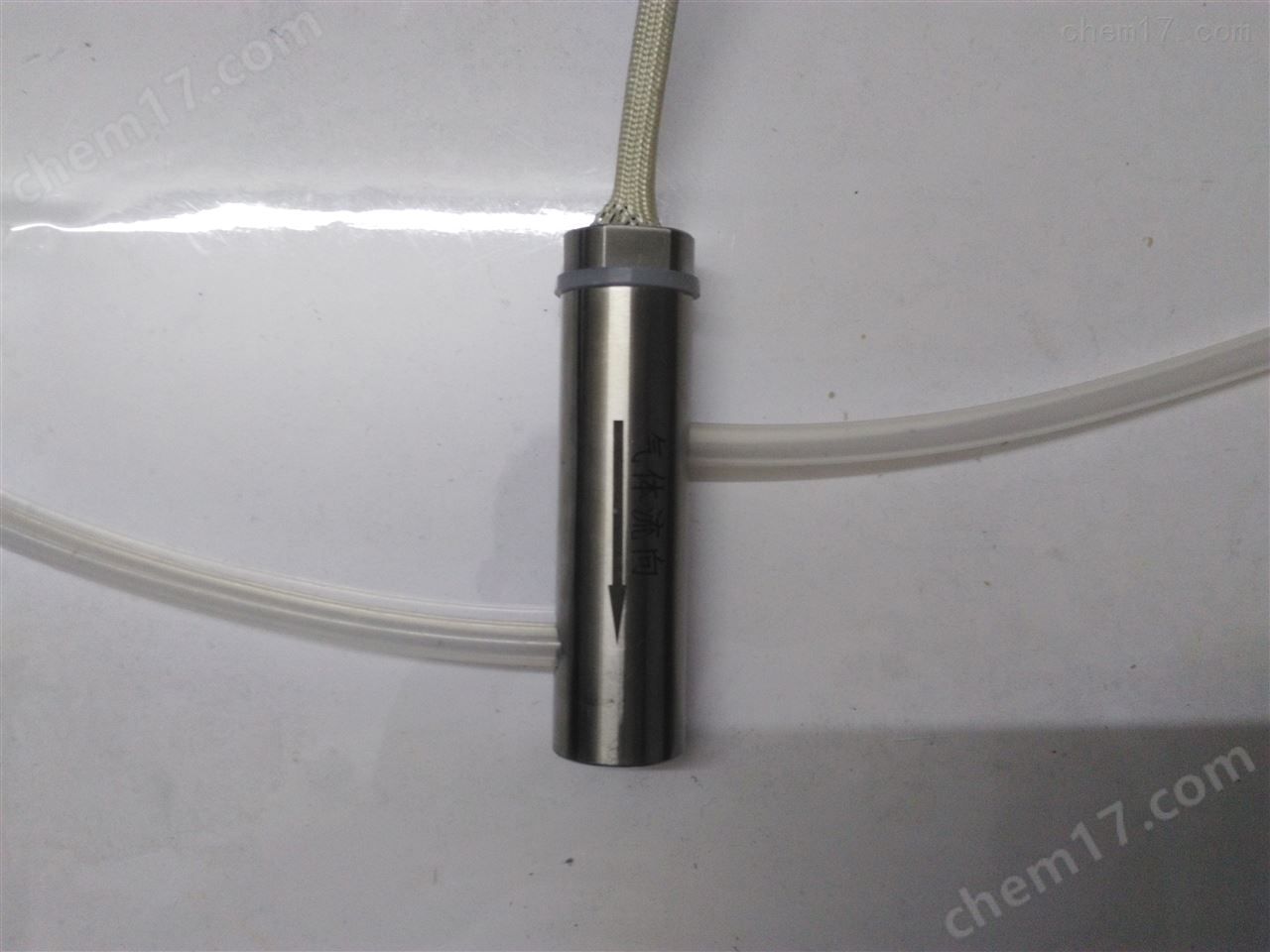

我公司生產的OVA系列氧化鋯氧量OVA-MACR-025L-M1000分析儀主要用于測定CEMS系統所采樣煙氣中的氧氣含量，其核心部件是進口雙氧化鋯傳感器探頭，氧化鋯傳感器具有耐高溫的特性，其原理是以二氧化鋯(ZrO2)為基礎的動態氧氣傳感器，它以兩塊二氧化鋯板形成的一個密閉空腔的動態過程作為測量基礎。

相比其它類型的氧量傳感器，OVA系列氧化鋯氧量具有以下明顯的優點：

1. 工作過程中無需參比氣，特別適合使用在氣體濃度監測控制中不適合攜帶參比氣體，和對于不易接近或*封閉的系統（風道，容器等）中的氧氣含量的測量。被測混合氣體溫度上限可達250℃。
2. 具有故障監測功能， 無需使用額外的氧氣傳感器來保證可靠性?？梢酝瑫r監測使用過程中自身的工作狀態，報告電氣線路和傳感器的故障。測試數據的分析與處理通過一個由用戶后置的設備來完成，該設備取決于用戶的技術說明。（如：堆肥氧量控制，顯示，測量儀表，可編程邏輯控制器PLC，通風系統等）
3. 不需要專門人員和標準氣體，在大氣條件下即可自動完成校準。
4. 測量過程無需化學介質，使用壽命長于電化學傳感器。
5. 本質上測量的是被測混合氣體的氧氣分壓，但通過校準，可以輕松的將輸出轉換為氧氣的體積濃度。

傳感器采用24V直流供電，可提供線性的0～10V（或4～20mA）和RS485數字信號輸出,帶有3位數碼管顯示和校準鍵。標準測量范圍0.1～25 vol%O2 ，并可提供0.1～100 vol%O2 中的任意量程產品。

氧化鋯氧量分析儀/傅里葉系統/熱濕法CEMS

2.性能參數

2.1極限參數

2.2特性參數

 3.工作原理

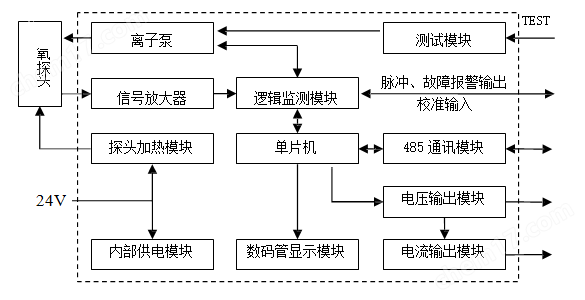

系統原理方框見下圖。24V直流電源輸入后，一路用于產生系統內部的工作電壓，一路用于氧探頭的加熱。

經過一定時間的上電預熱，氧探頭中的二氧化鋯，在達到700℃的工作溫度后，由絕緣體成為氧離子導體。動態氧傳感器*的雙鋯盤結構，使氧探頭、信號放大器、邏輯監測模塊和離子泵形成穩定的負反饋回路。當溫度穩定時，負反饋的脈沖輸出信號的周期時間，與氧量成線性正比。

單片機采集脈沖信號，經過運算和修正，輸出0～10V模擬電壓信號和4～20mA模擬電流信號。

脈沖信號的輸出端，同時作為故障報警信號的輸出端，以及校準信號的輸入端。

外部輸入TEST測試信號，控制測試模塊改變離子泵回路電流，從而模擬了氧量的改變，用以測試系統的工作狀態是否反應良好。

RS485總線通訊模塊，除了完成氧量傳輸外，也可以軟件命令的方式替代完成測試、自動校準和故障報警等硬件功能，簡化了后端設備的使用。

4.工作模式

傳感器采用復用的七插腳連接器及七芯現場電纜線連接下游單元。根據測試、校準和故障報警功能的后端連接方式不同，分為數字、串口兩種工作模式，相應引腳定義如下表。

模擬信號輸出可以通過內部跳線選擇0～10V電壓信號或4～20mA電流信號。串口工作模式主要*RS485總線工作模式。UART是單片機的串口不經過RS485芯片的直接輸出，兩者在軟件上的使用是相同的，所有操作均為半雙工模式。

外殼上的按鍵，直接連接內部的校準輸入端，方便用戶執行校準功能。

對于常規使用，傳感器通過Pin1、Pin2和Pin7連接供電電源。測量值通過Pin3和Pin5（4～20mA/0～10V）或者Pin4和Pin6（RS485總線）輸出到測量儀器儀表，顯示或PLC等設備上。
