10KV高壓中置柜KYN28-12開關柜

是國內目前比較常見的一種高壓開關柜，全名稱為：戶內金屬鎧裝移開式開關設備。額定電壓3.6kV~12kV，其特點是配裝的真空斷路器為中置式，即斷路器位于開關柜前柜的中部，因此下部空間節省下來可用于其它方案的擴展或作為電纜室用。

　　K-代表金屬鎧裝，Y--代表移開式，N--代表戶內，28A為行業歸口單位頒發的型號序列號，后面的12代表額定工作電壓為12kV。國內不同技術來源的同類產品型號還有：KYN28、KYN96、KYN44等都是中置式開關柜

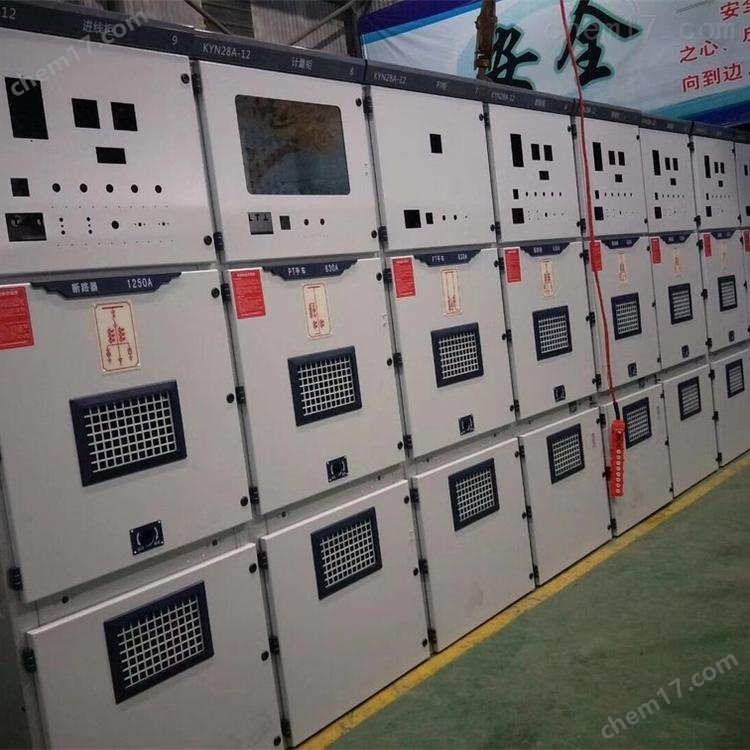

10KV高壓中置柜KYN28-12開關柜

斷路器手車上裝有真空斷路器及其它輔助設備。當手車用運轉車運入柜體斷路器室時，便能可靠鎖定在斷開位置/試驗位置；而且柜體位置顯示燈便顯示其所在位置。而且只有*鎖定后，才能搖動推進機構，將手車推向工作位置。手車在工作位置后，推進手柄即搖不動，其對應位置顯示燈便顯示其所在位置。手車的機械聯鎖能可靠保證手車只有在工作位置或試驗位置，斷路器才能進行合閘；而且手車只有在分閘狀態，斷路器才能移動

手車骨架也采用優質冷軋鋼板經CNC機床加工后組裝而成。手車與柜體絕緣配合，機械聯鎖安全、可靠、靈活。根據用途不同手車分?jǐn)嗦菲魇周?、電壓互感器手車、?jì)量手車、隔離手車等。各類手車按模數，積木式變化，同規格手車可以自由互換。手車在柜體內有斷開位置、試驗位置和工作位置，每一位置分別有定位裝置，以保證聯鎖可靠，必須按聯鎖防誤操作程序進行操作。各種手車均采用絲杠推進、退出，其操作輕便靈活。手車需要移開柜體時，用一只運轉車就可以方便取出，進行各種檢查、維護；而且采用中置式，整個手車體積小，檢查、維護都極方便。
