變壓器套管  壓、低壓導電桿

導電桿用于變壓器線圈引出線與外線連接，安裝于變壓器頂部，按材質可分為黃銅導電桿和紫銅導電桿，按用途分壓導電桿和低壓導電桿，本公司可生產40kv以下變壓器用標準導電桿和各種異型導電桿，用戶也可設計圖紙訂做。

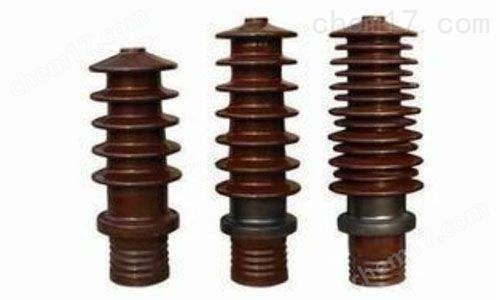

黃銅、紫銅壓導電桿型號：Φ12×115、Φ12×120、Φ12×125、Φ16×204、Φ20×204等多種規格

黃銅、紫銅低壓導電桿型號：Φ12×195、Φ16×220、Φ20×240、Φ24×270、Φ30×280、Φ42×386、Φ48×386、Φ42×275、Φ48×275等多種規格銅螺母、銅墊片、接線排、銅標準件及非標準件。

常見導電桿規格    配套件 備注

φ12×195    5母5墊  低壓導電桿

φ16×225    5母5墊  低壓導電桿

φ20×240    5母5墊  低壓導電桿

φ24×275    3母3墊1鏟1盤 低壓導電桿

φ30×285    3母3墊1鏟1盤 低壓導電桿

φ33×310    3母3墊1鏟1盤 低壓導電桿

φ42×385    1母1墊1盤1鏟 低壓導電桿

φ45×275    1母1墊1盤1鏟 低壓導電桿

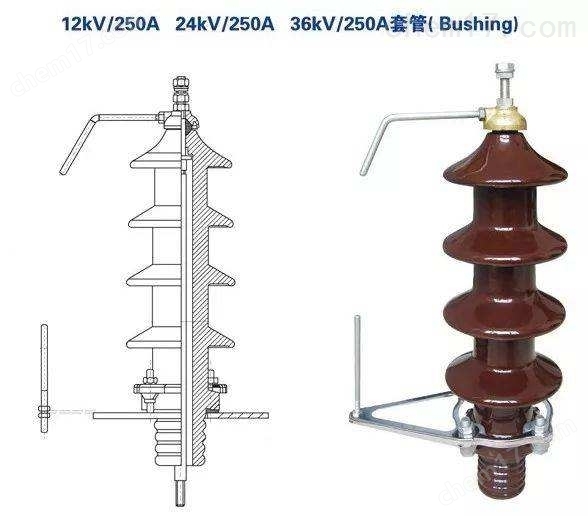

BD-10/1200變壓器套管

BD-10/2000變壓器套管

BD-10/3000變壓器套管

BD-10/300變壓器套管

BD-20/400變壓器套管

BD-20/600變壓器套管

BD-20/800變壓器套管

BDW-20/2000變壓器套管

BDW-20/3000變壓器套管

BD-20/1600變壓器套管

BDW-20/1600變壓器套管

BDLW-20-3000變壓器套管

BDLW-20/1000變壓器套管

BDLW-20/2000變壓器套管

BDLW-10/2000變壓器套管

變壓器套管的用途：是將變壓器線圈的引線分別引到油箱外面的絕緣裝置，它既是引線

對油箱的絕緣，又是引線的固定裝置。在變壓器運行中，套管*通過負載電流，當外部短路時通過短路電流。因此對變壓器

套管有以下要求：①必須具有規定的電氣強度和足夠的機械強度。②必須具有良好的熱穩定

性，并能承受短路時的瞬間過熱。③外形小、重量輕、密封性能好、通用性強和便于維修。

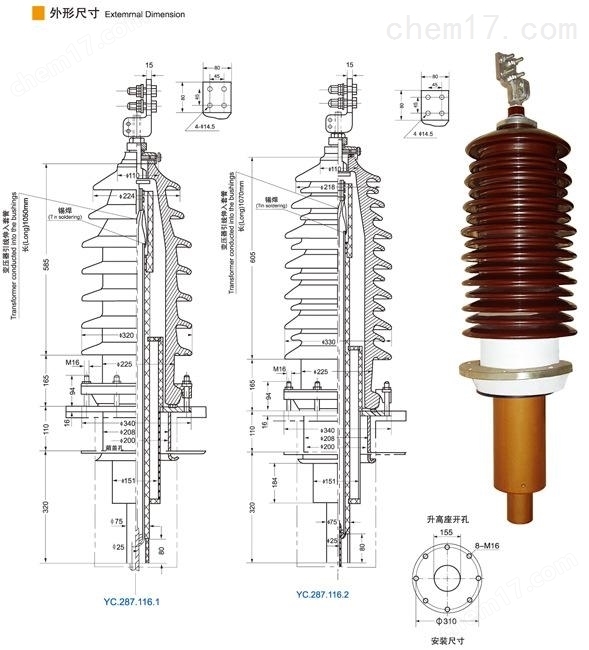

吊環、取油閥、銘牌、放氣塞、連接套管、下瓷套、均壓球。內部構造：

1.以油浸漬的電纜紙和鋁箔均壓電極組成的多層圓柱形電容芯子作為主絕緣，瓷件作為外絕緣及變壓器油的容

器。

2.套管為全密封結構，其內部的變壓器油為獨立系統，不受大氣影響。

3.套管的整體連

接采用強力彈簧機械緊固，既保證密封，又可補償由于溫度變化而引起的各部件長度變化。

套管頭部的油枕用來調節因溫度變化而引起的油體積變化，使套管內部免受大的壓力。

油枕上的油表供運行時監視油面。尾部均壓球的作用是改善電場分布，從而縮小套管尾部與

接地部位和線圈的絕緣距離。油紙電容式套管末屏上引出的小套管是供套管介損試驗和變壓

器局部放電試驗用的，正常運行中小套管應可靠接地，拆卸末屏小套管時須防止小套管導桿

轉動和拉出，以免發生引線斷線或極板上的引出銅皮損壞。

 三相變壓器套管標號的排列：從變壓器壓套管一側看，從左到右的標號順序?yàn)椋?/span>

套管按絕緣材料和絕緣結構可分為三種：

①單*緣套管：

又分為純瓷、

樹脂套管兩種；

②復合絕緣套管：又分為充油、充膠和充氣套管三種；③電容式套管：又分為油紙電容式和

膠紙電容式兩種。油紙電容式變壓器套管從載流結構進行分類，一般可分為穿纜式和導管載

流式，其中導管載流式按油中接線端子與套管的連接方式可分為直接式和穿桿式。穿纜式和

直接導管載流式套管在電力系統得到廣泛的應用，

而穿桿式結構的油紙電容套管則為數不多。

厚的鋁箔包一層作為電容屏，以后交錯地繼續包電纜紙和鋁箔達到所需層數和厚度為止。這樣形成了多層串聯的電容器電路，導電管電位

，按串聯電容分壓原理，導電管對地電壓應等于各電容屏間電壓

之和，而電容屏之間的電壓與其電容成反比，使得全部電壓較均勻地分配在電容芯子的全部

絕緣上，從而使套管尺寸小、重量輕。 

變壓器套管的型號及其含義：

油紙電容式套管頂部密封不良，可能導致進水使絕緣擊穿，下部密封不良將使套管滲油

使油面下降。

套管瓷絕緣發生污閃的兩個必要條件是表面落有臟污粉塵和表面濕潤。套管表面臟污容

易發生閃絡，造成誤跳閘。同時，閃絡也會損壞套管表面。套管表面臟污的另一危害是：臟

污吸收水分后導電性提，不僅引起表面閃絡，還可能因泄漏電流增加，使絕緣套管發熱并

產生裂縫，后擊穿。

油紙電容式套管芯子是由多層電纜紙盒鋁箔卷制的整體，如按常規注油，屏間容易殘存

空氣，在電場作用下，會發生局部放電，甚至導致絕緣層擊穿，造成事故，因而必須真

空浸油，以除去殘存的空氣。

 油紙電容式套管的芯子兩端纏繞成錐形的原因：

為了使各極板之間承受近似相等的電壓，

使電場趨于均勻，提抗電強度，必須使各極板間的電容近似相等。但電容大小與極板面積

成正比，因此隨著電極徑向尺寸的加大，軸向尺寸應相應減小。所以，必須使油紙電容式套

管的芯子兩端形成錐形。

變壓器套管的作用是，將變壓器內部、低壓引線弓到油箱外部，不但作為引線對地絕緣，而且擔負著固定引線的作用，變壓器套管是變壓器載流元件之一，在變壓器運行中，*通過負載電流，當變壓器外部發生短路時通過短路電流。

壓套管可分為充油式套管和電容式套管。

充油式套管中的電纜紙類似于電容式套管中的均壓極板。電容式套管中的電容芯子就是一串同軸圓柱形的電容器，而在充油式套管中，絕緣紙的介電常數比油要，從而可以降低該處的場強。
充油式套管又可分為單油隙和多油隙套管，電容式套管又可分為膠紙和油紙?zhí)坠堋?/span>
當載流導體需要穿過與其電位不同的金屬箱殼或墻壁時，需用套管。根據這種適用場合.
