不可型變色測溫貼片
使 用 說 明 書
一、不可逆型測溫貼片的性能與用途
HQS鐵路變色不可逆測溫貼片 具有*的變色示溫、醒目顯示及溫度記錄功能，自身帶有壓敏膠，應用于變電所母線的連接部位，也可貼在母線與設備接線端子的連接處及隔離開關的觸頭上，還可貼在變壓器、電容器、電機等電氣設備的外殼上，用來監視母線連接處及電氣設備外殼的溫度。一旦監測部位的溫度達到或超過測溫貼片的額定溫度，變色測溫貼片立即變色。該測溫貼片超溫后顏色由白變黑，顏色變化醒目。無論是白天還是夜間，都很容易被人在發現監測部位溫度升高的狀況，從而找出故障隱患，防止事故的發生。
如果監測部位因溫度過高造成測溫貼片超溫變色，冷卻下來后測溫貼片并不恢復原來的白色，呈記錄狀態。
二、HQS鐵路變色不可逆測溫貼片 的種類及特性
1.不可逆型測溫貼片基本型號及特性見表1。
2.特殊需要可根據客戶要求制作，如制作不同額定溫度、不同超溫顏色、不同規格的變色測溫貼片。
3.變色測溫貼片變色溫度與額定溫度的誤差為±3℃以內。
三、不可逆型測溫貼片的使用方法
1.不可逆型測溫貼片呈標簽形式，只要選擇適當額定溫度的變色測溫貼片，可直接粘貼在母線接頭、刀閘開關、變壓器外殼等需要監視溫度的部位。測溫貼片粘貼部位應平整、清潔、干燥，用砂紙打磨去除氧化膜及粗糙面，粘貼時要用力摁牢。
2.使用時如要知道監測部位溫度逐漸上升的情況，可粘貼兩片以上不同額定溫度的變色測溫貼片，亦可使用HTD-678型等（每片中含多種額定溫度）貼片。
3.注意事項：粘貼變色測溫貼片需在母線或其它監測部位無電時進行，并須遵守安全規程。如要帶電粘貼測溫貼片，必須用相應等級的絕緣棒輔助粘貼。
四、不可逆型變色測溫貼片的貯存與使用壽命
- 變色測溫貼片貯存于室內常溫下即可，要遠離熱源（如暖氣片、電爐等）。
2.由于考慮到變色測溫貼片使用現場的復雜性，當變色測溫貼片貼在監測部位后，在正常溫度、正常環境下使用，且保持白色未超溫，室內可用4-6年，室外至少可用2年。已超溫變色的貼片應隨檢修及時更換。
表1 HTD系列不可逆型測溫貼片基本型號及特性
型 號 | 規 格 | 額定溫度 | 顏色 | 每整張貼數 | 產 品 特 點 |
HTDS1-50 | 7.5×7.5mm | 50℃ | 白變黑 | 150貼/張 | 單一溫度白變黑，特小尺寸，超溫變色顯示，防污，防水，有保護膜，記錄過溫。 |
HTDS1-60 | 7.5×7.5mm | 60℃ | 白變黑 | 150貼/張 | |
HTDS1-70 | 7.5×7.5mm | 70℃ | 白變黑 | 150貼/張 | |
HTDS1-80 | 7.5×7.5mm | 80℃ | 白變黑 | 150貼/張 | |

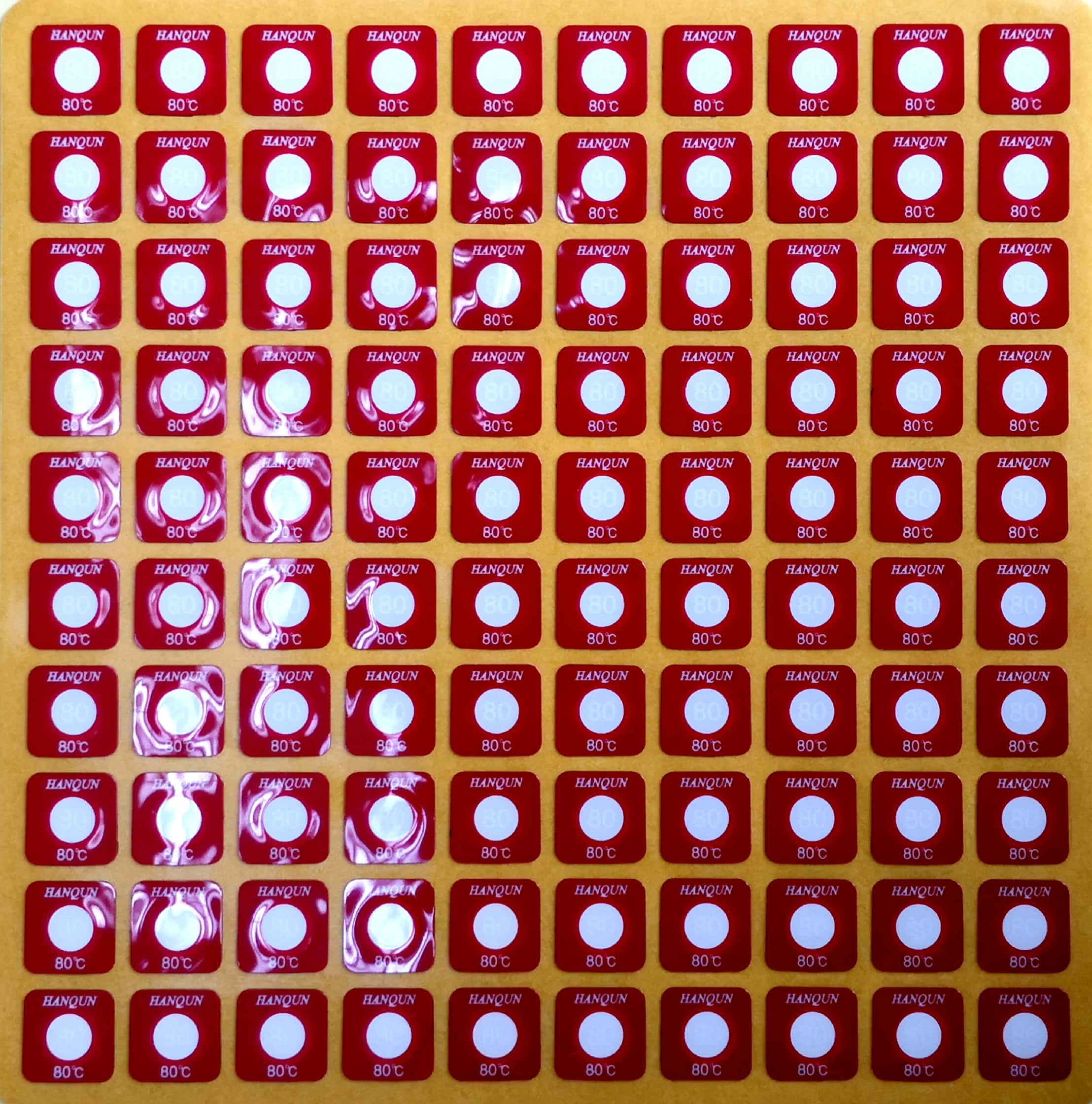

HTDS-50 | 12×12mm | 60℃ | 白變黑 | 100貼/張 | |
HTDS-60 | 12×12mm | 60℃ | 白變黑 | 100貼/張 | |
HTDS-70 | 12×12mm | 60℃ | 白變黑 | 100貼/張 | |
HTDS-80 | 12×12mm | 60℃ | 白變黑 | 100貼/張 | |
HTD-50 | 25×21mm | 60℃ | 白變黑 | 25貼/張 | 單一溫度白變黑，常用尺寸，超溫變色加數字顯示，自帶保護膜，耐油、防水和蒸汽 ，無危害和毒性，有記錄功能。 |
HTD-60 | 25×21mm | 65℃ | 白變黑 | 25貼/張 | |
HTD-65 | 25×21mm | 65℃ | 白變黑 | 25貼/張 | |
HTD-70 | 25×21mm | 70℃ | 白變黑 | 25貼/張 | |
HTD-71 | 25×21mm | 71℃ | 白變黑 | 25貼/張 | |
HTD-77 | 30×26mm | 77℃ | 白變黑 | 25貼/張 | |
HTD-80 | 30×26mm | 80℃ | 白變黑 | 25貼/張 | |
HTD-82 | 30×26mm | 82℃ | 白變黑 | 25貼/張 | |
SWY5080-4-8 | 40×8mm | 50℃.60℃.70℃.80℃ | 白變黑 | 60貼/張 | 鐵路材質，組合溫度顯示，白變黑，超溫變色顯示，自帶保護膜，耐油、防水和蒸汽 ，無危害和毒性，有記錄功能。 |
HTD50-80 | 54×18mm | 50℃.60℃.70℃.80℃ | 白變黑 | 12貼/張 | |
HTD-4-B | 45×23mm | 60℃.65℃.71℃.77℃ | 白變黑 | 10貼/張 | |
HTD-678 | 55×25mm | 60℃.70℃.80℃ | 白變黑 | 10貼/張 | |
HTD3-678 | 30×30mm | 60℃.70℃.80℃ | 白變黑 | 35貼/張 | |
HSW-678 | 35×12mm | 60℃.70℃.80℃ | 白變黑 | 24貼/張 | |
HTD1-7080 | 50×18mm | 70℃.80℃ | 白變黑 | 32貼/張 | |
HTD2-7080 | 40×18mm | 70℃.80℃ | 白變黑 | 36貼/張 | |
HTD-1-7080 | 40×12mm | 70℃.80℃ | 白變黑 | 55貼/張 | |
HTD-2-7080 | 50×12mm | 70℃.80℃ | 白變黑 | 40貼/張 | |
HTD-3-7080 | 60×12mm | 70℃.80℃ | 白變黑 | 40貼/張 | |
HTD-4-7080 | 80×10mm | 70℃.80℃ | 白變黑 | 33貼/張 | |
HTD1-4-7080 | 80×12mm | 70℃.80℃ | 白變黑 | 30貼/張 | |
HTD-1-L70 | 40×10mm | 70℃ | 白變黑 | 27貼/張 | 鐵路材質，70度變色，白變黑，防污防水。 |
HTD-1-70 | 40×10mm | 70℃ | 白變黑 | 55貼/張 | |
HTD-2-70 | 50×10mm | 70℃ | 白變黑 | 44貼/張 | |
HTD-3-70 | 60×10mm | 70℃ | 白變黑 | 33貼/張 | |
HTD-4-70 | 80×10mm | 70℃ | 白變黑 | 33貼/張 |
