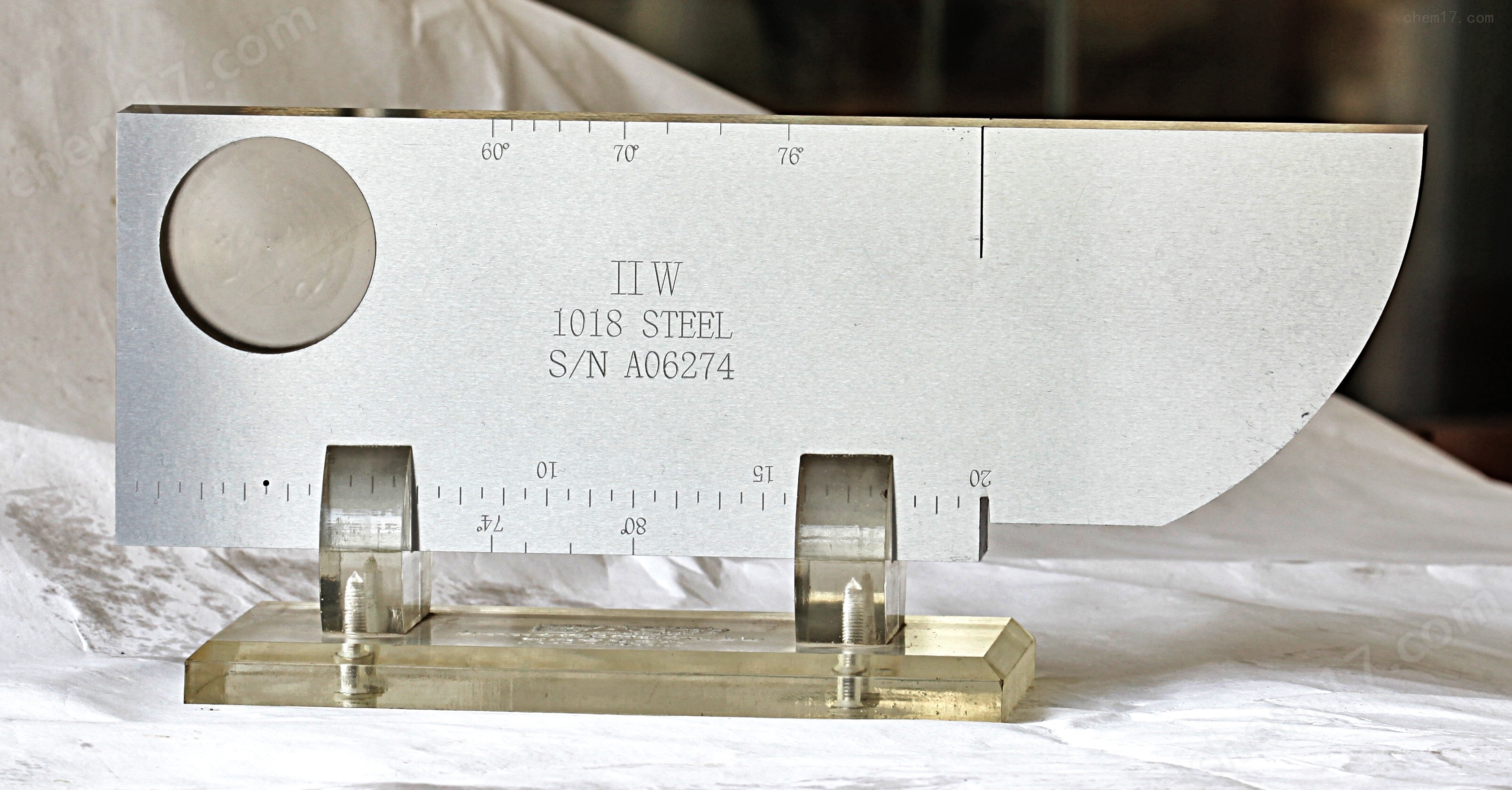

ISO2400-1972E鋼焊縫超聲檢測設備校準用試塊
IIW(V-1)試塊也稱荷蘭試塊,是由焊接學會(IIW)通過,標準化組織(ISO)*使用的國
際標準試塊。
使用要點:
1)利用試塊厚25mm可測定探傷儀的動態范圍,水平線性及調整縱波探測范圍
2)利用Φ50圓弧和Φ1.5通孔測定斜探頭折射角及縱波直探頭的靈敏度余量,還可粗略估計直探頭的盲
區大小及測定儀器與探頭組合后的穿透能力,
3)利用R100mm圓弧面測定斜探頭的入射點和盲區,并可校正時間軸比例和零點
4)利用測距為85mm,91mm和100mm三個槽口平面可測定直探頭的縱向分辨力,
5)利用試塊的直角棱邊測定斜探頭聲束偏斜角
