河南無組織排放監測設備產品簡介：

H6型顆粒物濃度測試儀利用*的傳感器技術、互聯網技術、無線通信技術、計算機網絡技術、電子地理信息技術等，實現對環境空氣質量7*24在線監控。檢測原理是激光散射法，當光照射在空氣中懸浮的顆粒物上時，產生散射光。在顆粒物性質一定的條件下，顆粒物的散射光強度與其質量濃度成正比。通過測量散射光強度，應用質量濃度轉換系數K值，求得顆粒物的質量濃度。光散法監測儀具有反應快、成本低、檢測數據一致性好的優點，適合大規模網格化。

河南無組織排放監測設備主要特點：

*采用模塊化設計，配置任意組合，便于按需設定不同監測因子，靈活的適合各種場合的不同使用需求;

*無需更換采樣切割器，采用電子切割技術，即可同時測量PM10、 PM2.5質量濃度;

*電路采用工業級嵌入式處理器，可適合嚴苛室外環境，工作環境溫度范圍( -40~70) C;

*顆粒物采樣采用動態加熱(DHS)控制，去除水霧對測量數據影響;

*檢測顆粒物濃度信號采用相對差比法方式，消除外界溫度干擾，及激光強變波動帶來的影響;*選用工業級數據傳輸模塊，數據傳輸穩定可靠;

*采用電子流量計測量流速，動態PID流量控制，長壽命采樣動力系統，安靜，高效;

*激光探測器內部，加入閉環驅動電路保持激光探頭功率恒定，避免本底信號出現零漂，同時采用特殊電控方案，防止參考光探測器的破損;

*系統采用雙通道通信方式，在極尚情況下實現通信，保證數據連續性;

*模塊化設計，模塊之間采用高可靠性的CAN總線通信，采用汽車電子通信協議，保證系統穩定性;

*不僅可以實現遠程數據傳輸，也可遠程讀取系統狀態信息，并可實現遠程控制，實現遠程修改*儀器參數，診斷故障，系統穩定，數據穩定，系統具有自檢和自我恢復功能;

*終端設備可通過FTP服務器，遠程升級終端的應用程序,實現遠程維護,保證用戶能 使用全新的應用程序，及時更新系統功能;

*系統集成噪聲，環境氣象要素，可選配氣象五參數測試儀、降雨量、太陽輻射等，數據一體化顯示;

*檢測氣室自帶氣路清洗功能， 末端設計顆粒物濾膜， 可實現系統實時凋零及濾膜稱重從而定期修正校準因子;現場實時數據顯示:終端儀表5s顯示一次數據;

*選配數據服務平臺可顯示分鐘、小時均值、日均值。報表分析功能:可生成日?qǐng)?bào)表，月報表，年報表、趨勢分析等功能。支持同屏多點位顯示，支持移動終端數據查詢，也可向顯示終端推送數據;

*安裝方式多樣，可根據現場情況選擇:支架安裝，掛桿安裝等多種方式，任何一種安裝方式均牢固可靠，可抵抗瞬間12級風力。

技術參數

顆粒物技術參數

氣象參數

噪聲參數

可選配:濾膜夾、LED顯示屏，視頻監控

主要資質：

CPA計量器具型式批準證書

CCEP環境保護產品認證證書

產品構成

整個系統主要由兩部分組成：儀器主機和切割器。切割器可根據測量?jī)?nèi)容拆卸更換，各部分功能描述如下：

儀器主機

儀器主機面板有顯示和按鍵，實現人機交換功能。內部集成有采樣 系統，機械傳動控制，信號檢測與數據處理、數據傳輸系統，采樣系統等。采樣系統主要有采樣管路、動態加熱系統（DHS)和氣泵組成。氣泵使用的是刮板式大氣流量采樣真空泵，它具有自潤滑、無油污染、負載能力強等優點。

切割器

切割器是根據空氣動力學原理設計的，用于分離不同直徑的顆粒物（PM10和PM2.5)，切割器切割效率的有效流量2.83L/min。

儀器在結構上整體采用鋼質材料，能夠適應全天候復雜環境，具備電子兼容*設計，以及IP55防塵、防濺水設計，功能完善、體積小巧、系統集成度高、堅固耐用，可在各種復雜環境下可靠工作。設備帶有機箱內部溫度控制系統，可工作在外部環境溫度為（-50～100）℃，適用范圍廣。

產品優勢

旋風切割器

準確的采樣方法是進行顆粒物監測的基礎，切割器是氣體采樣器的關鍵部件，其性能優劣直接影響采樣結果的準確性，本設備采用了容塵量大、不易過載的旋風式切割器。由圓筒形料斗和錐形腔室構成的，當恒定流速的氣體進入切割器，在機體內部做螺旋狀運動時，在離心力的作用下，大于2.5μm的粒子被截留到沉砂池內，而粒徑小于或等于2.5μm的粒子則隨著氣流順利通過，進行濃度分析。

動態加熱

研究報道，有親水特性的顆粒物（如硫酸鹽、硝酸鹽和一些有機顆粒物）吸濕增長可提高其光散射能力。經過實驗證明，環境濕度是影響光散法質量濃度轉換系數K值的重要因素，隨著濕度的升高，質量濃度轉換系數K值顯著減低。為消除環境濕度對監測數據的影響，在采樣頭處增加動態加熱模塊。在采樣的氣路中安裝溫濕度傳感器實時采集樣品氣體的溫度和濕度參數并將信號傳送至微處理器，微處理器通過綜合比較分析樣品氣體的相對濕度和溫度決定采用何種加熱方式。當濕度大于60%時，啟動加熱，去除水汽對監測數據的影響。

2.83L/min恒流采樣

激光散射法直接測量顆粒物的粒子數和粒子大小，除以體積方可得到顆粒物的質量濃度，因此要保證監測數據的準確性除了要保證傳感器的準確性，控制采樣流量的穩定性也至關重要。本顆粒物濃度監測儀采用通用的2.83L/min恒流采樣，采用閉環流量控制系統，以保證其恒流采樣。

閉環流量控制系統以單片機為核心，控制采樣泵采集氣體，電子流量計監測采樣流量，與設定流量比較，通過PID算法處理后，對采樣泵進行調整，使氣體流量保持穩定。

自動清洗傳感器

PM2.5傳感器具有檢測速度快、一致性好、體積小、成本低的優點，但是*不穩定性是其致命的缺點。傳感器在使用過程中，灰塵聚集在激光發射器上引起光衰減，造成傳感器的不穩定，因此做好傳感器的清潔和維護是保證其*穩定的有效措施。本系統采用了0.2um的空氣過濾器產生清洗傳感器的潔凈空氣，45s采樣，15s換氣路清洗傳感器，能夠有效清洗傳感器，保持其*穩定性。

濾膜稱重，定期校正

檢測氣室末端設計顆粒物濾膜，可實現系統實時調零及濾膜稱重從而定期修正校準因子。

泵吸式采樣

本系統采用了回旋式滑片泵進行檢測氣體采樣，結構緊湊，外形尺寸不大，流量均勻，運轉平穩，脈動和噪音小，效率比較高。

 數據傳輸

選用工業級數據傳輸模塊，可遠程查詢儀器工作狀態和實時測量數據，傳輸穩定可靠，選用車規級的華為ME909S-821芯片，支持3G4G，傳輸速度快

數據顯示

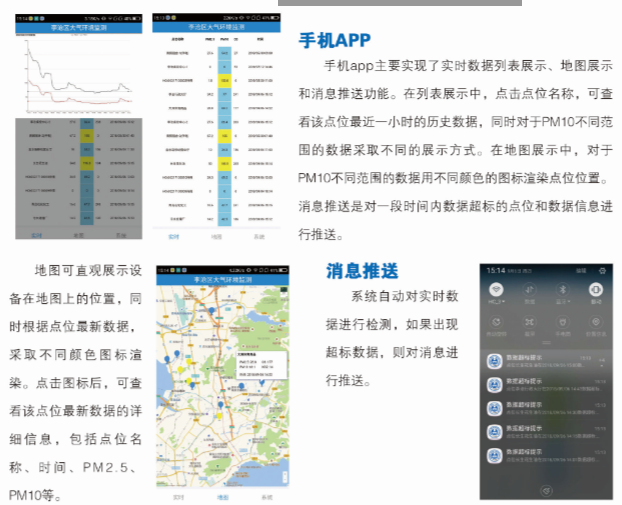

支持移動終端數據查詢，也可向顯示終端推送數據

H6型環境自動監測監控平臺

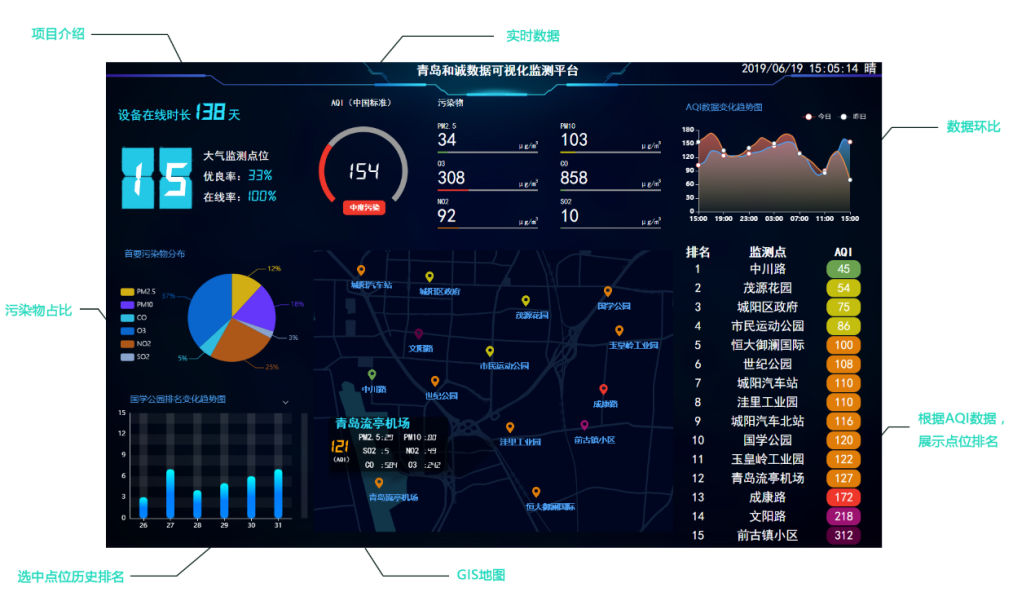

數據可視化監測平臺

概述：數據可視化監測平臺主要顯示一個項目的點位數據信息，包括點位數量、在線率、實數數據、點位排名等。

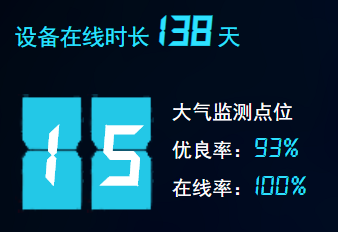

項目介紹

項目介紹主要顯示設備在線時長、項目一共多少點位、優良率和在線率。

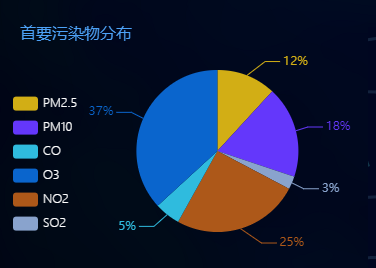

污染物占比

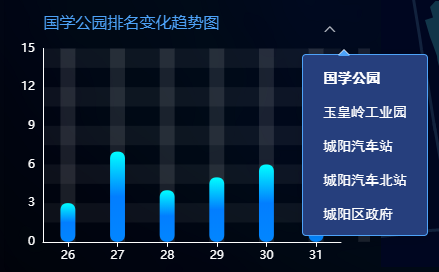

點位歷史排名

實數數據

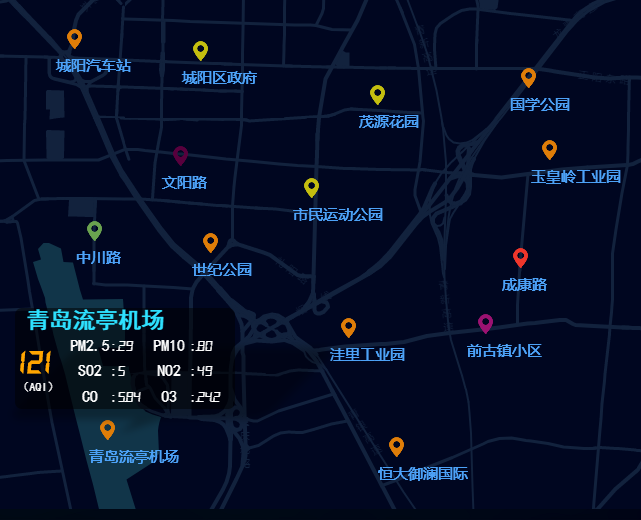

GIS地圖

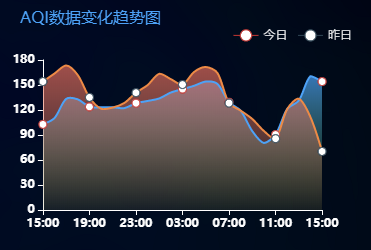

數據環比

點位當日排名
