美國LumaSense硫磺回收裝置測溫儀詳細說明：

 用于硫磺回收裝置或其它高溫爐測溫。du創的智能 FMA火焰測量算法可對火焰透明度進行實時準確修正。溫度范圍：350…2000℃。

主要特點

處理復雜工藝

硫磺回收裝置 (SRU), 燃硫爐, 高溫氧化爐等優化運營要求jing確測量過程氣 (火焰) 以及耐火襯里的溫度，并提供相應的預警，以滿足安全生產的要求.

其中最wei重要的是對過程氣溫度的控制: 在過程氣反應溫度保障的前提下防止?fàn)t溫過高破壞耐火襯里.

問題

用熱電偶測量酸性過程氣要么因?yàn)楦邷? 腐蝕,氣流沖擊等原因?qū)е逻^早失效. 要么因?yàn)殒z裝的原因或者吹掃系統導致測溫不準確或者響應過慢致使提供的爐溫?cái)?shù)據不足以作為控制的參考數據.

通用的單通道測溫儀僅提供單波長的測溫?cái)?shù)據. 其測試結果無法彌補火焰透明度變化帶來的誤差. 這種情況下客戶要么測量氣體（火焰）溫度, 要么測量耐火襯里溫度. 或者需要在多個位置安裝多套設備予以解決.

E²T解決方案

一個系統, 兩個相互獨立的探測器, 既可以測量氣體 (火焰) 又可以同時測量耐火襯里溫度.
這種du創的 FMA™ 火焰測量算法可以實時、準確地補償和校準火焰透明度的影響.

通過 FMA™ 進行火焰透明度計算，可以消除通用紅外高溫計在氣體 (火焰) 和耐火襯里溫度測量上遇到的火焰透明度誤差, 從而提供最wei jing確的過程溫度.

詳細說明

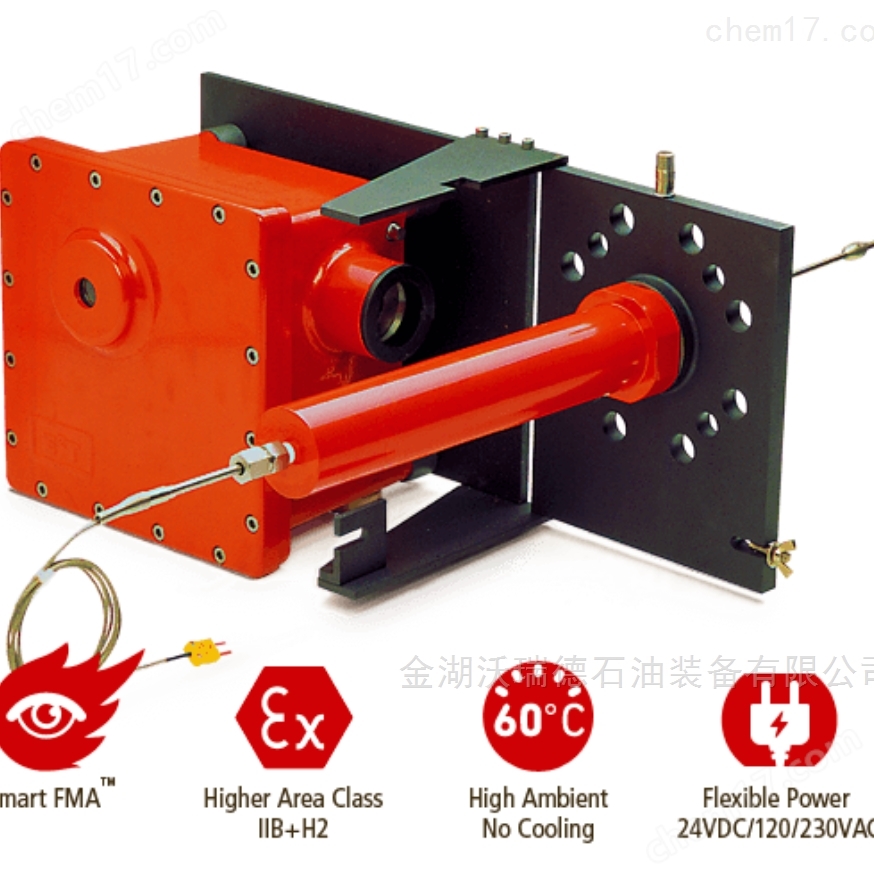

升級換代的 E²T PULSAR 4 可在一臺設備上實現氣體和耐火襯里的溫度測量，報告兩者的測量結果.

PULSAR 4 是單通道型號，可以直接替換我們原有的 PULSAR II 產品. 購買 PULSAR 4 的用戶可以使用固件密鑰增加第二個測量通道及智能 FMA 算法.

智能 FMA™

(僅限 PULSAR 4 Advanced )

火焰透明度的變化是影響紅外測溫儀測量的一個常見因素. 燃燒的變化會造成火焰透明度的改變進而影響到火焰和耐火襯里的紅外溫度測量. 智能 FMA™ 火焰測量算法可以補償氣體透明度的變化及其對氣體和耐火IR溫度測量的影響.

• • 多波段測溫

  • 單通道型號，用于氣體或耐火材料測溫

  • 兩通道 Advanced 型號，可同時測量耐火材料和氣體溫度

    • 獨立的通道輸出和報警繼電器設定

    • 瞬時溫度或平均溫度顯示

  • 智能 FMA™ 火焰測量算法 (僅限 PULSAR 4 Advanced )

  • 防爆認證 II 2G EX d IIB +H2 T4, IECEx, ATEX, FM (US and CDN) 及其它地區認證

  • 集成電源, 可在 24VDC/120/230VAC 下工作

  • RS485 接口, HART 協議 (僅限 PULSAR 4 )

美國LumaSense硫磺回收裝置測溫儀配置選項：

• •

    技術數據

    PULSAR 4和 PULSAR 4 Advanced
    溫度范圍：	350-2000°C（662-3632°F）
    測量不確定度： （E = 1，t 90 = 1 s，T amb。 = 25°C）	讀數的+ 0.3％或3°C +1位，以較大值為準
    響應時間t 90：	PULSAR 4:0.05到120秒。 PULSAR 4 Advanced：0.05到120秒.FMA模式開啟時0.5到120秒
    模擬輸出：	PULSAR 4：2個相同的模擬輸出 4-20mA,線性,選擇RT,GT或FF之一,對應于NAMUR NE43 PULSAR 4 Advanced：2個模擬輸出4-20 mA，線性,輸出可分配給RT,GT或FF對應于NAMUR NE43
    數字接口：	RS485可尋址（半雙工），波特率：1.2…115.2 kBd，HART Rev. 7接口
    負載：	0-600Ω（mA輸出）
    繼電器報警：	最大30 VDC/1A，電阻型； 報警配置：無報警； 如果溫度>設定值報警; 如果溫度<設定點報警
    發射率調整：	在標準模式下，兩個通道上的數字范圍為0.100至1.000
    透射率調整：	在標準模式下，兩個通道上的數字范圍為0.100至1.000
    Alpha 調整：	PULSAR 4：  N / A PULSAR 4 Advanced： 0.050?1.000 aLP,GT通道 (FMA模式)
    焦距：	500毫米至無窮遠

    目標大小：	160：1標準分辨率(距離/目標尺寸)
    電源：	24 V（18…30 VDC），最大0.2 A；3.5 A帶加熱器。115 VAC±10％，47…63 Hz;230伏交流電±10％，47-63赫茲
    功耗：	最gao90 W（帶加熱器）
    保險：	(F1) 1.6A, ’T’ Time-Lag 5x20mm; (F2) 1.25A, ’T’ Time-Lag 5x20mm; (F3) 1A,’T’ Time-Lag 5x20mm
    環境溫度限制：	-40 ... + 60°C，不帶冷卻，并使用內部加熱器(環境溫度<4°C); 至+ 80°C,帶渦流空氣冷卻器(可選)，帶7 bar壓力源; 至+ 93°C,帶冷卻底座和38l/h水流量@15°C （水冷卻方法可通過增加流速來適應更高的環境溫度）;
    危險分類：	CE 1725 II 2G, EX d IIB +H2 T4 Gb FM14ATEX0004X IECEx FME 14.0001X Class I, Div. 1, Groups B, C & D, T4 Ta = -40 °C to 60 °C IP66 NEMA "Type 4X"
    扭矩規格，盒蓋螺栓：	5.5牛頓米
    空氣：	觀察口吹掃：最小1.4 bar，1.7m3/ h （@標準條件） 燃燒吹掃：最小1.4 bar，17 m3/h （@標準條件）
