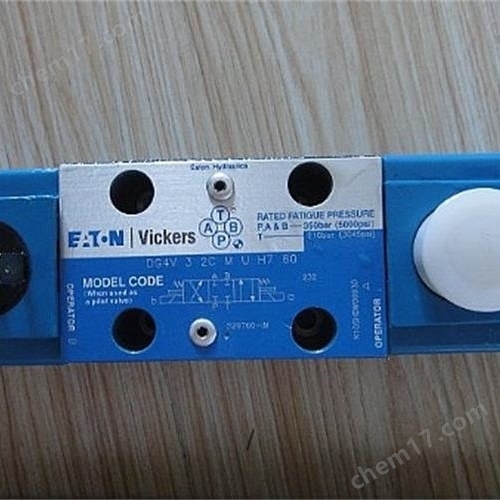

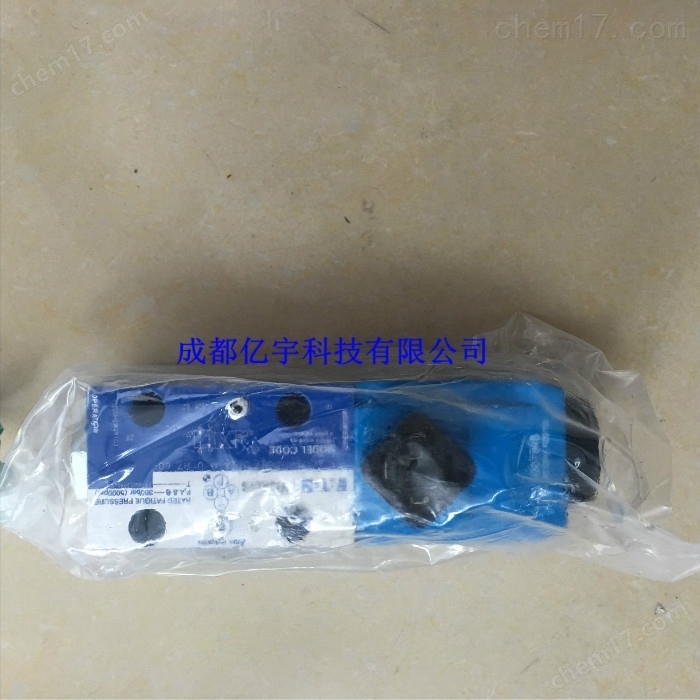

原裝伊頓威格士VICKERS防爆電磁閥DG4V-3

防爆電磁閥是把設備可能點燃爆炸性氣體混合物的部件全部封閉在一個外殼內，其外殼能夠承受通過外殼任何接合面或結構間隙，滲透到外殼內部的可燃性混合物在內部爆炸而不損壞，并且不會引起外部由一種、多種氣體或蒸氣形成的爆炸性環境的點燃，把可能產生火花、電弧和危險溫度的零部件均放入隔爆外殼內，明科閥門隔爆外殼使設備內部空間與周?chē)沫h(huán)境隔開。隔爆外殼存在間隙，因電氣設備呼吸作用和氣體滲透作用，使內部可能存在爆炸性氣體混合物.

美國威格士DG4V系列方向控制閥性能特征：閥芯緩沖通道-閥芯端的液壓力平衡，緩沖閥芯換向。當閥芯換向時，油液從閥芯的一端通過這個通道流向另一端，通道設計成提供緩沖效果并且平衡閥芯。

閥芯臺肩順序- 臺肩打開和關閉的準確順序提供*大軸向穩定性。在上例中，重要的是流道 A 至 T 的打開在流道 P至 B 之前，防止能夠干擾軸向平衡和限制閥功能的壓力突增。隔離的電磁鐵腔室- 盡可能的減小電磁鐵中的瞬態壓力峰值，防止電磁鐵管損壞。典型的二臺肩閥芯由于液壓缸油口降壓，壓力脈動會出現在二臺肩濕式銜鐵閥的銜鐵管上，這些脈動能夠容易地超過銜鐵管的壓力額定值，使得銜鐵管過早失效。

力平衡閥芯形狀-使液壓缸油口和油箱油口之間的油液動量的液壓不平衡作用降到*小。在傳統方臺肩節流口 (P 至 B) 產生的液動力部分被外側閥芯臺肩 (A 至 T) 上的力平衡形狀所補償。四臺肩閥芯銜鐵管區域被四臺肩閥芯的外側臺肩與油箱油口區域隔離。油箱油口的壓力脈動不會達到銜鐵管造成失效。

電磁鐵通電－彈簧的對中和彈簧偏置的閥將由彈簧定位，除非電磁鐵連續通電。無彈簧、帶定位的閥可以瞬間通電，約 0.15 秒。當電磁鐵斷電時，閥芯將保持在*后到達的位置上，規定條件是無沖擊、振動或不常有壓力瞬變。

通過閥體、閥芯和閥芯行程的設計優化達到。其結果是：低能量消耗和提高效率。

● 可靠性高

彈簧力和直流電磁鐵力特性輪廓的設計保證在工況下的閥芯位置選擇。結果是通電和斷電都有很高的可靠性。

● 防劃傷手動操作密封

內部密封件布置成能夠防止由于操作手動操作器而使用的小工具所引起的任何孔口損傷。結果是沒有來自手動操作器的贓油滴。小直徑手動操作器防止誤操作。

● 維修容易

濕式電磁鐵，旋入式鐵芯套管設計，使得無須把閥從設備上拆下即能夠更換線圈，沒有漏油或污染系統油液的風險。

● 對于直流閥的脈動抑制

脈動抑制通過減少觸點熔化來防止損壞線圈，提高開關壽命，并且保護電氣控制器避免電感峰值。

三種線圈選項有貨:

D1 – 封裝的二極管(工業用途)

D2 – 封裝的二極管(工程機械用途)

D7 – Transzorb 型

DG4V -3 型是電磁鐵控制的四通方向控制閥。它們初的功能是在液壓回路中引導油液流動，進而確定液壓缸的運動方向或液壓馬達的旋轉方向。

通過把閥安裝在底板或集成塊上進行油口連接，閥采用濕式銜鐵型電磁鐵。

到閥的電氣連接通過電氣接線盒或者通過各種插頭，例如 DIN 43650 型線圈。

有經驗的液壓設計實踐建議，帶定位的型號要軸線水平安裝，其他型號可任意位置安裝。

VICKERS威格士電磁閥DG4V的型號：

6047945-001  DG4V-3-2AL-M-X6-1-H7-60

6047933-001  DG4V-3-2AL-M-X6 -2-H7-60

6047946-001  DG4V-3-2A-M-X6-1-H7-60

6047934-001  DG4V-3- 2A-M-X6-2-H7-60

6047947-001  DG4V-3-2C-M-X6-1-H7-60

6047935-001  DG4V-3-2C-M-X6-2-H7-60

6047949-001  DG4V-3-6C-M-X6-1-H7-60

6047936-001  DG4V-3-6C-M-X6-2-H7-60

DG4V-3-2A-VM-U-A6-60

DG4V-3-2A-VM-U-S7-60

DG4V-3-2BL-M-U-H7-60

DG4V-3-2C-M-P7-T-7-50

DG4V-3-2C-M-U-C6-60

DG4V-3-2C-M-U-H7-60

DG4V-3-2N-M-U-H7-60

DG4V-3-2N-VM-U-H7-60

DG4V-3-33C-M-U-H7-60

DG4V-3-3N-M-U-H7-60

DG4V-3-6C-M-U-D6-60

DG4V-3-6C-M-U-H6-60

DG4V-3-6C-M-U-H7-60

DG4V-3-6C-VM-U-H7-60

DG4V-3-OB-M-FPA5W-H7-60

DG4V-3-OB-M-FPA5WL-H7-60

DG4V-3S-22AL-M-U-H5-60

DG4V-3S-2A207-M-U-HH5-60

DG4V-3S-2A-VM-U-H7-60-P10

DG4V-3S-2A-VM-U-L-H5-60

DG4V-3S-2C-M-U-H5-60

DG4V-3S-6C-MU-H5-60

DG4V-3S-6C-VM-U-H5-60

DG4V-3S-OB-M-U-H5-60

DG4V-5-2A-M-U-C6-20

DG4V-5-2A-VM-U-C6-20

DG4V-5-2CJ-M-U-H6-20

DG4V-5-2NJ-M-U-H620

DG4V-5-33CJ-M-U-H6-20

DG4V-5-6CJ-M-U-H6-20

DG4V-5-6CJ-VMU-H6-20

DG4V-5-6C-M-U-EH6-20

原裝伊頓威格士VICKERS防爆電磁閥DG4V-3，具體型號及威格士更多產品請聯系咨詢!
