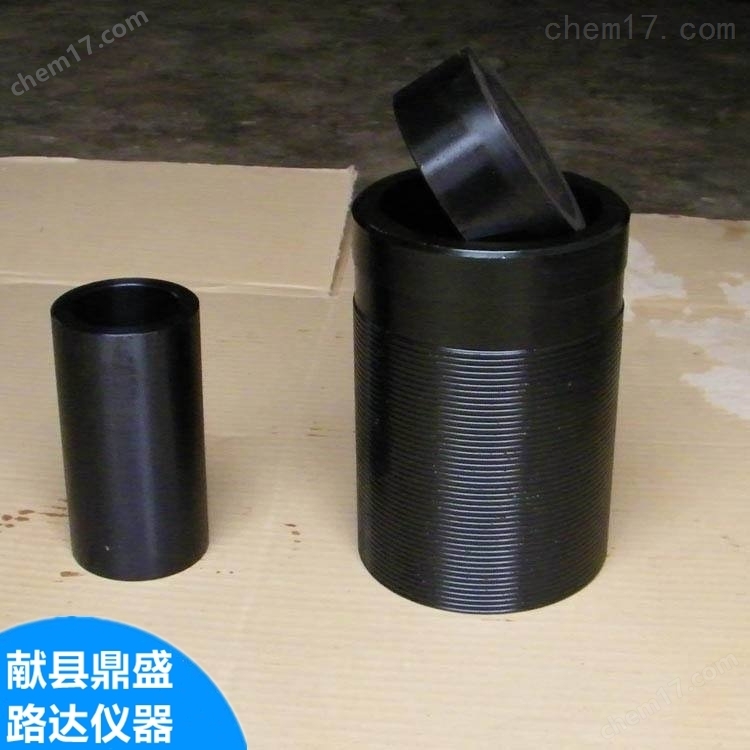

灰土模/無側限抗壓試模簡介：

本試模為路面施工中無機結合料細粒土、中粒土和粗粒土配合比設計提供數據，同時也用此方法檢驗路面結構強度是否滿足要求。

主要規格:

φ150 x 230

φ100 x 180

φ50 x 130上下底蓋厚度：40mm

（1）將已浸水一晝夜的試件從水中取出，用軟的舊布吸去試件表面的可見自由水，并稱試件的質量m4。

（2）用游標卡尺量試件的高度，準確到0.1mm。

（3）將試件放在路面材料強度試驗儀的升降臺上（臺上先放一扁球座），進行抗壓試驗。試驗過程中，應使試件的形變等速增加，并保持形變速率約為1mm/min。記錄試件破壞時的大壓力P（N）。

（4）從試件內部取有代表性的樣品（經過打破），測定其含水量。

（5）試件的無側限抗壓強度Re，用下列的相應公式計算：

對于小試件 Re=P/A=0.0005lP（MPa）

對于中試件 Re=P/A=0.000127P（MPa）

對于大試件 Re=P/A=0.000057P（MPa）

式中：

　P——試件破壞時的大壓力，N；

　A——試件的截面積（A=π×D2/4，D為試件直徑，mm）。

（6）精密度或允許差：若干次平行試驗的偏差系數c（%）。

應符合下列規定：

小試件不大于10%：中試件不大于15%：大試件不大于20%

參數：

●材質：無縫鋼管加工。

●壁厚：14mm。

制做方法：

同一無機結合料劑量的混合料，應在相同試驗狀態下做規定數量的試件；無機結合料穩定細粒土至少制作6個試件；無機結合料穩定中粒土和粗粒土至少分別制作9個和13個試件。

制作步驟：

稱取一定數量的風干土并計算土的干質量，按試件尺寸的大小稱取不同的數量，對于150mm×150mm的試件，1個試件約需干土五千七百到六千克。

細粒土一次可稱取6個試件的土：中粒土一次可稱取3個試件的土；粗粒土一次只能稱取1個試件的土。

使用說明：

將有代表性的風干試樣（必要時也可以在50℃烘箱內烘干），用木錘或木碾搗碎，但應避免破碎粒料的原粒徑。將土過篩并進行分類。如試樣為粗粒土，則除去大于40mm的顆粒備用；如試樣為中粒土，則除去大于25mm或20mm的顆粒備用；如試樣為細粒土，則除去大于10mm的顆粒備用。

無側限抗壓試模：在預定做試驗的前一天，取有代表性的試樣測定其風干含水量。對細粒土，試樣應不少于100g；對粒徑小于25mm的中粒土，試樣應不少于1000g；對于粒徑小于40mm的粗粒土，試樣應不少于2000g。用擊實試驗法確定無機結合料混合料的佳含水率和大干密度。
