軸承齒輪箱故障模擬試驗臺的基本構成

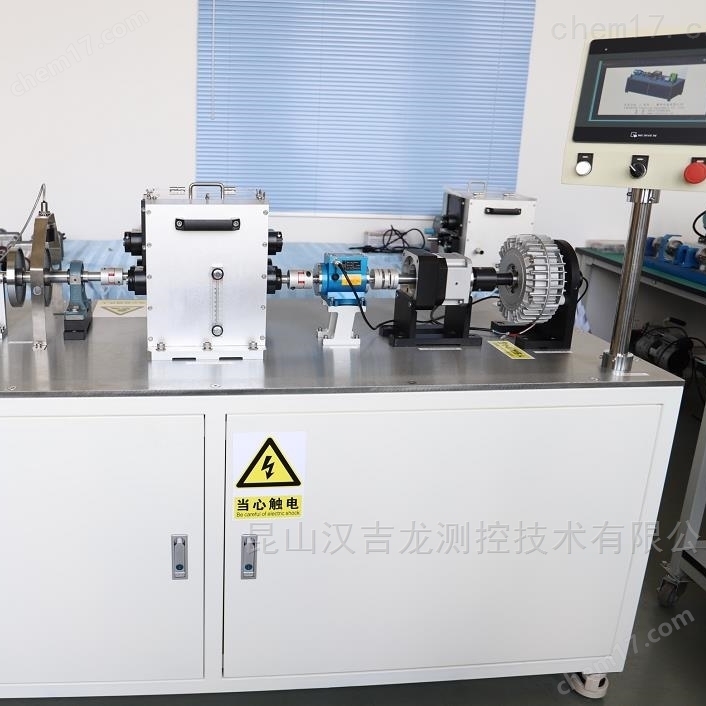

1.PT500PRO軸承齒輪箱故障模擬試驗臺主要由設備基礎底板平臺，三相異步變頻電機，聯軸器，軸承動平衡轉子盤組件，兩級傳動直齒輪箱，扭矩轉速儀，行星齒輪箱，可編程磁粉加載器，觸控屏操作單元，PLC，變頻器，磁粉加載控制單元，通訊模塊組成。

三：VALENIAN試驗臺介紹

1) 驅動系統：驅動電機可調整不對量包含平行不對中和角度不對中；矢量三相變頻器為380V，具有過流，過壓，過載，過熱欠電壓保護。

2) 行星故障齒輪箱：方便拆裝帶有預制外圈，行星輪，太陽輪故障齒輪的行星齒輪箱來，來進行斷齒，磨損，裂紋，磨損等故障實驗的模擬；

3) 轉速轉扭儀：精度：0.2%F*s，適用溫度：0℃-50℃，頻率響應：100us；

4) 聯軸器：行星齒輪采用彈性聯軸器，其他聯軸器采用梅花聯軸器；

5) 可編程轉矩加載裝置：轉矩加載器可以手動控制及自動控制調整，手動控制位開環控制，自動控制為閉環控制；轉矩加載可實現恒轉矩，變轉矩，脈沖轉矩，正弦轉矩可編程操作。

6) 控制柜：觸摸屏操作界面，可實時顯示各種監控數據狀態值。

四：瓦倫尼安可完成實驗

1) 滾動軸承故障模擬：可模擬的故障有軸承內圈損傷，外圈損傷，滾珠損傷，保持架損傷，混合損傷等；（通過更換帶有不同類型故障的套件，來完成各種損傷故障模擬）

2) 齒輪故障模擬：通過更換有缺陷的齒輪，可模擬各類齒輪故障；（故障類型，缺齒，斷齒，裂紋，磨損）

3) 行星齒輪故障模擬： 通過更換有缺陷的行星齒輪，可模擬各類齒輪故障；（故障類型，缺齒，斷齒，裂紋，磨損）

4) 軸系故障模擬：通過不對中調整系統調整底座可模擬軸安裝不對中缺陷；（調整安裝座的頂絲來實現不對中模擬）

5) 旋轉機械設備的轉速實驗（升速，降速，穩速等，通過控制程序調整電機轉速，模擬實驗）；

6) 旋轉設備的不平衡模擬實驗（通過在平衡盤圓周安裝，拆卸配重塊來實現不平衡模擬）

7) 旋轉設備的轉軸碰磨模擬實驗（模擬異物觸碰到軸的異常情況）

8) 旋轉設備的共振實驗（擰松測試設備的安裝螺釘，做共振實驗）；

9) 轉矩加載實驗（通過磁粉制動器在軸端恒轉矩，變轉矩，脈沖轉矩，正弦轉矩）

_{VALENIAN機械模擬故障試驗臺的是一種用來模擬齒輪箱故障振動的實驗裝置，通過對故障的模擬、故障振動信號的采集、傳輸、分析，達到實驗、分析、建立診斷數據庫與頻譜圖像的目的，為齒輪箱的故障診斷提供有效地依據。 齒輪箱故障模擬試驗臺實現6種故障模擬，包括：載荷的變化；基礎的松動；聯軸器不對中；齒輪磨損；齒輪折斷；軸承磨損。齒輪斷齒或磨損故障模擬采用中間軸選配結構。將中間軸、齒輪、軸承作為一個組件，制作若干個故障結構，通過快拆結構，互換故障結構與正常結構，并進行頻譜比較。載荷變化模擬采用控制電機加載電流實現。聯軸器不對中故障模擬結構采用梅花型彈性聯軸器，不對中故障模擬采用機架上的可調墊片來實現?；A(chǔ)松動故障模擬結構通過定量松動基礎螺栓來實現。松動結構的定量采用螺栓松動圈數來衡量。}
