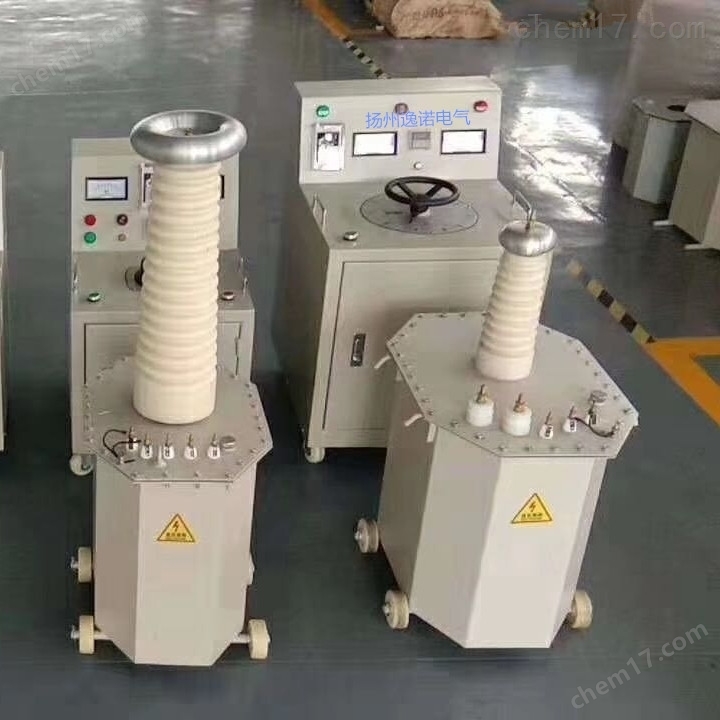

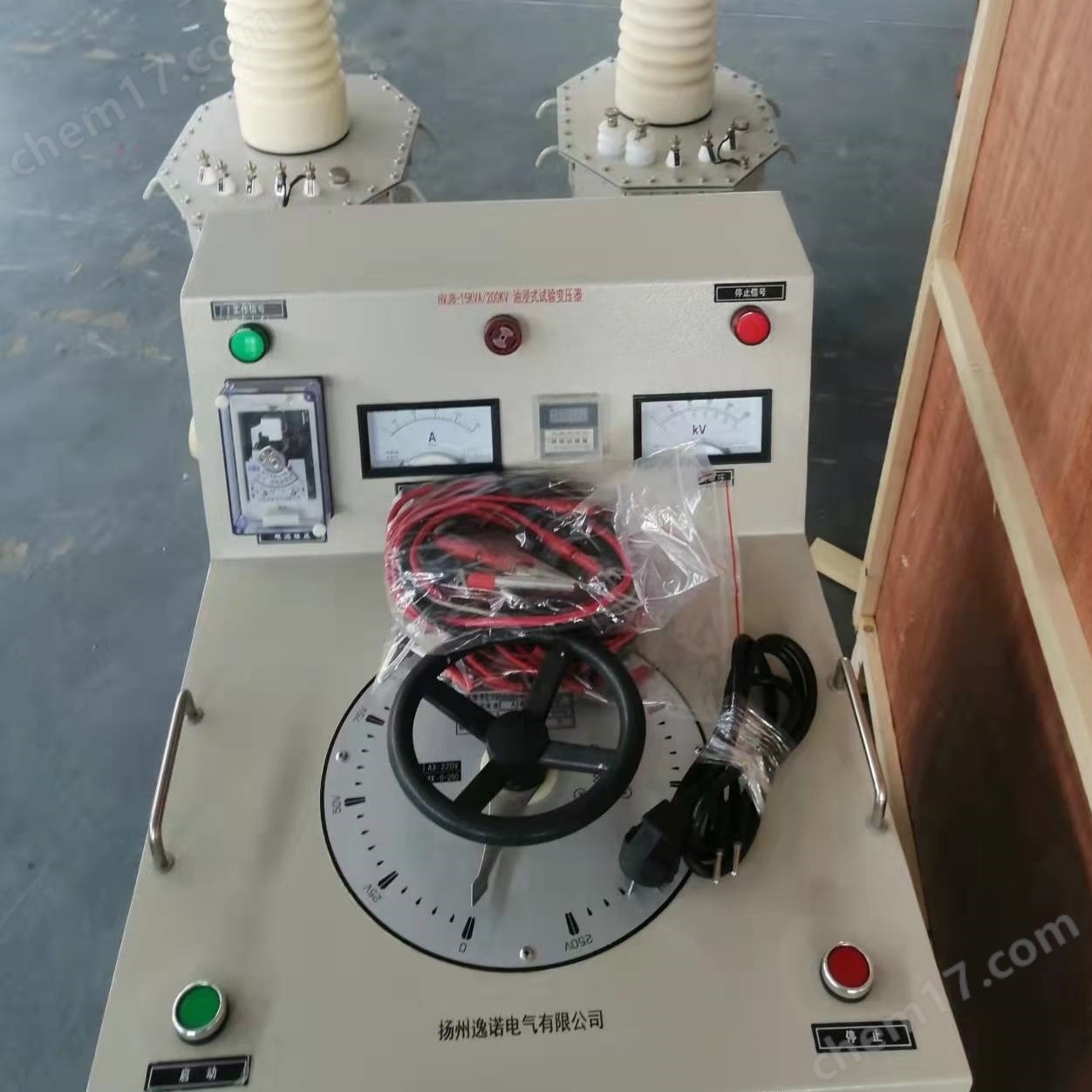

YDJ系列油式試驗變壓器
- 公司名稱 揚州逸諾電氣有限公司
- 品牌 其他品牌
- 型號
- 產地 揚州
- 廠商性質 生產廠家
- 更新時間 2022/3/9 18:12:20
- 訪問次數 597
聯系我們時請說明是化工儀器網上看到的信息,謝謝!
應用領域 | 石油,地礦,能源 |
---|
YDJ系列油式工頻耐壓試驗裝置性能特點
◆ 選材優良,質量可靠,穩定性好
◆ 電壓裕度大,電量聲小,局放小
◆ 采用新式絕緣材料,體積小,重量
一、產品概述:
高壓試驗變壓器,是發電站、供配電系統及科研單位等廣大用戶的基本試驗設備。用于對各種電器產品、電氣設備、絕緣材料等進行規定電壓下的絕緣強度試驗,考核產品的絕緣水平,發現被試品的絕緣缺陷,衡量承受過電壓的能力。
高壓試驗變壓器結構,采用冷軋硅鋼片疊制而成。線圈為同心寶塔形多層圓筒式,低壓線圈在內,高壓線圈在外;外殼為便攜式,具有體積小、重量輕、外形美觀、移動方便等優點。
高壓試驗變壓器,是根據機電部《試驗變壓器》標準在原同類產品基礎上,經過大量改進后而生產的輕型交直流高壓試驗變壓器,經過改進后而生產的一種新型高壓試驗變壓器產品。用于提供高壓交直流電源,是供輸配電設備、絕緣工具、絕緣材料及各種產品檢測絕緣強度試驗的主要設備。
二、產品特點:
體積小、重量輕、結構緊湊、功能齊全,通用性強和使用方便;
外形美觀、移動方便;
YDJ系列油式工頻耐壓試驗裝置技術參數
型 號 | 容量 | 高壓電壓(KV) | 高壓電流(mA) | 低壓輸入 | 變比 | 溫升℃ | |||
(KVA) | AC | DC | AC | DC | 電壓 (V) | 電流 (A) | 高/儀 | 30 分鐘 | |
YDJ(Z)1.5/50 | 1.5 | 50 | 70 | 30 | 15 | 200 | 7.5 | 500 | 10 |
YDJ(Z)3/50 | 3 | 50 | 70 | 60 | 15 | 200 | 15 | 500 | 10 |
YDJ(Z)5/50 | 5 | 50 | 70 | 100 | 15 | 200 | 25 | 500 | 10 |
YDJ(Z)10/50 | 10 | 50 | 70 | 200 | 50 | 200 | 50 | 500 | 10 |
YDJ(Z)20/50 | 20 | 50 | 70 | 400 | 100 | 380 | 53 | 500 | 10 |
YDJ(Z)30/50 | 30 | 50 | 70 | 600 | 100 | 380 | 79 | 500 | 10 |
YDJ(Z)40/50 | 40 | 50 | 70 | 800 | 105 | 380 | 105 | 500 | 10 |
YDJ(Z)50/50 | 50 | 50 | 70 | 1000 | 100 | 380 | 132 | 500 | 10 |
YDJ(Z)10/100 | 10 | 100 | 140 | 100 | 50 | 200 | 50 | 1000 | 10 |
YDJ(Z)20/100 | 20 | 100 | 140 | 200 | 100 | 380 | 53 | 1000 | 10 |
YDJ(Z)30/100 | 30 | 100 | 140 | 300 | 100 | 380 | 79 | 1000 | 10 |
YDJ(Z)40/100 | 40 | 100 | 140 | 400 | 100 | 380 | 105 | 1000 | 10 |
YDJ(Z)50/100 | 50 | 100 | 140 | 500 | 100 | 380 | 132 | 1000 | 10 |
YDJ(Z)100/100 | 100 | 100 | 140 | 1000 | 100 | 380 | 250 | 1000 | 10 |
YDJ(Z)30/150 | 30 | 150 | 210 | 200 | 100 | 380 | 79 | 1000 | 10 |
YDJ(Z)40/150 | 40 | 150 | 210 | 267 | 100 | 380 | 105 | 1000 | 10 |
YDJ(Z)50/150 | 50 | 150 | 210 | 333 | 100 | 380 | 132 | 1000 | 10 |
YDJ(Z)100/150 | 100 | 150 | 210 | 667 | 150 | 380 | 263 | 1000 | 10 |
說明:YDJ系列:1、輸出電壓為單交流。2、YDJ(Z)系列:輸出電壓為交直流
