一. 產品主要用途

本機XCGⅡ型輥式干法磁選機主要供用于干法分選磁性礦物及強磁性礦物之用。科研院所及大專院校，礦山企業和相關實驗室廣泛使用。

二.設備的主要技術參數

  1. 輥?zhàn)映叽纾褐睆?/span>φ120mm

    寬度（雙工作面）30＋30mm

2. 磁場強度：14000 Gs

一般使用時可在600-14000 Gs范圍內調節（與物料特性關聯）。

  3. 磁極間距調節范圍：4-8 mm可調

  4. 試料粒度范圍：（磁極間距）0-5 mm

一般適用粒度：～ 1.0 - 3.0 mm

  5. 磁場調節范圍（供參考，與物料特性關聯）：

   磁極間距在4mm時

   強磁場位置5000-14000 Gs

   弱磁場位置1600-5000 Gs

間距在6mm時

強磁場位置4000-12000 Gs

弱磁場位置1000-4000 Gs

間距在8mm時

強磁場位置3000-10000 Gs

弱磁場位置600-3000 Gs

6. 參考生產率：5 - 25 kg/h

7. 輥?zhàn)愚D(zhuǎn)速：55 r/min

8. 電振給料器：頻次可調。

9. 電源：三相380V，50Hz，（三相四線，接入零線）

設備機體良好接地。

10. 整機消耗功率：不大于500VA。

11. 外形尺寸：長×寬×高（360×450×460毫米）

12. 參考重量：～85 kg

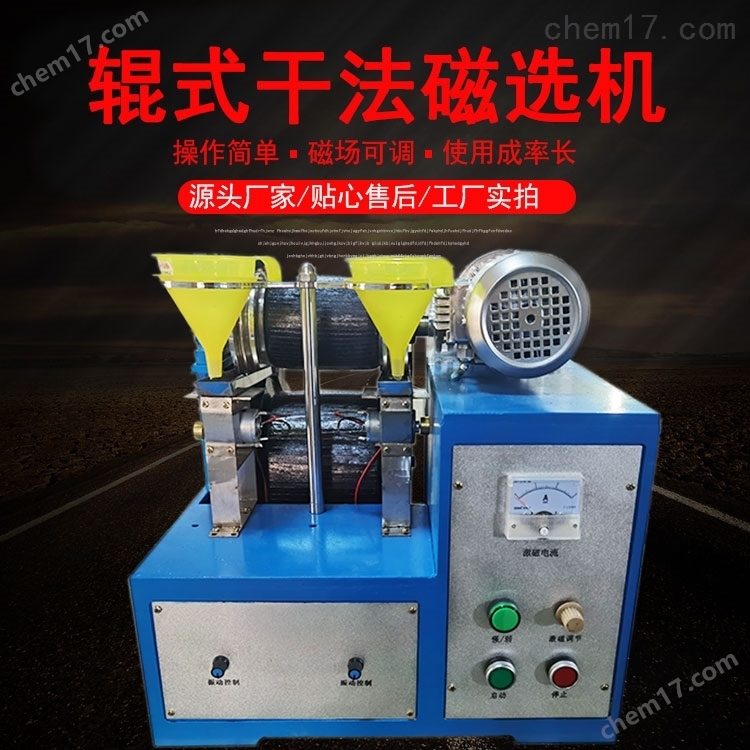

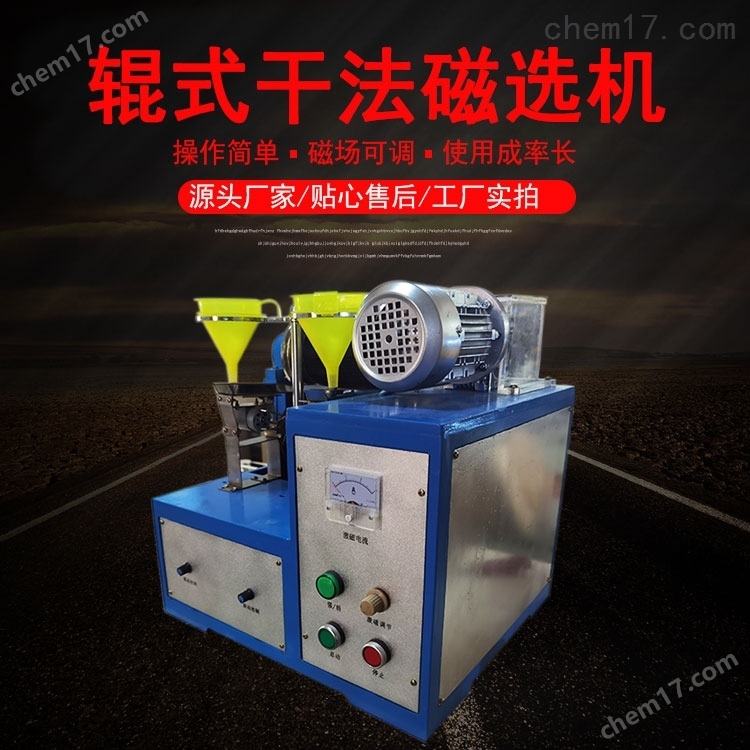

    三.設備主要結構說明

輥式干法磁選機主要由（01）激磁系統、（02）轉動機構、（08）給礦系統、（07）產品收集部分及（03）電控系統等部分所組成。

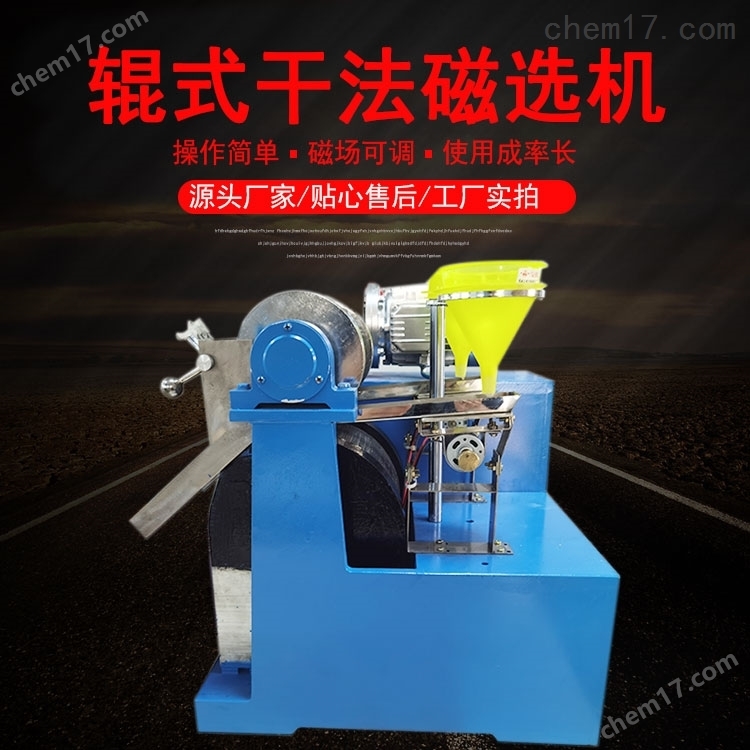

    1. 激磁系統：

    由固定磁極，輥?zhàn)愚D(zhuǎn)速磁極和裝在兩者之上的勵磁繞組及激磁直流電源所組成，上下兩磁極平行排列。由直徑為120mm兩個輥?zhàn)优c下部平面磁極構成封閉磁回路。兩極大工作間距可通過增減墊板進行調整。通過調節調壓器的電壓使硅元件供給固定勵磁組和經電刷供給輥?zhàn)有D(zhuǎn)磁極勵磁繞組的直流電流，可從零平滑地升至額地升至額定值2按培，為適應不同礦種的選別需要本機磁場強度范圍可分為強磁場和弱磁場兩種，由面板上磁場選擇開關進行選擇。當分選磁間距為4mm，磁場選擇開關置“強磁場”位置，激磁電流為2安培時磁場強度不小于14000奧斯特。（1110KA/m）
