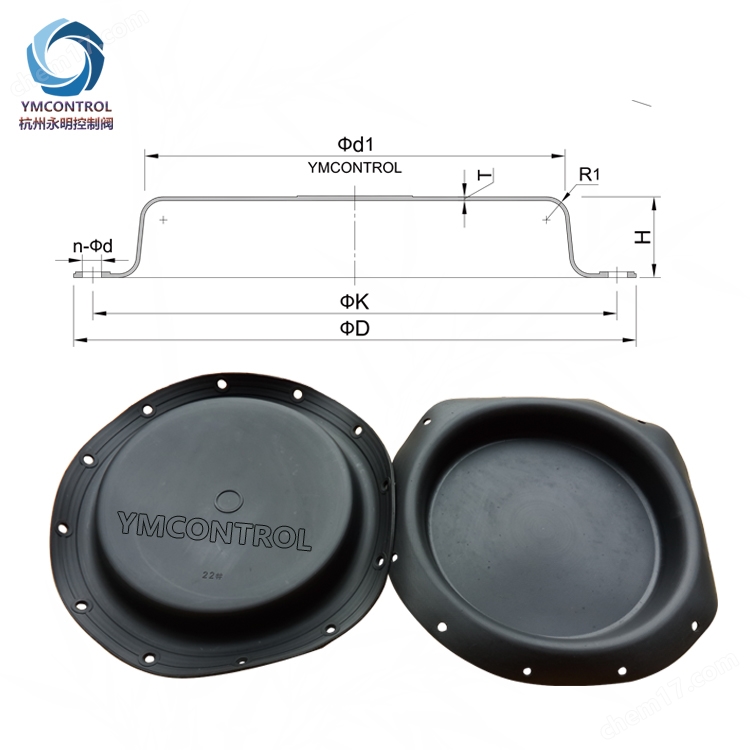

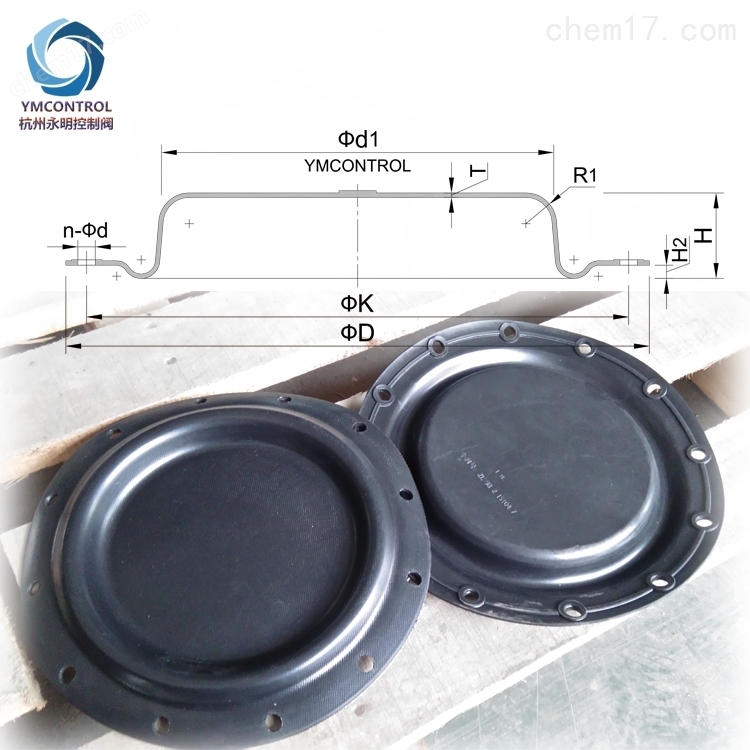

ZH22#23#24#34#45#56#執行機構正反作用橡膠夾布波紋膜片-新款膜片推薦-永明控制，ZH執行機構正反作用AB型調節閥橡膠波紋膜片主要用于氣動薄膜式執行機構, ZHAB調節閥執行機構波紋膜片將氣源壓力轉換為輸出推力,驅動閥門，調節閥波紋膜片規格有22#23#24#34#45#56#，波紋膜片所安裝額執行機構可將控制器輸出的控制信號(DC4～20mA或1-5V)經(智能型)電氣閥門定位器及氣動薄膜執行機構轉換為閥門閥桿直線位移或閥軸角位移的閥門配件，波紋膜片具有耐高壓,耐高溫,壽命長等特點。
  ZH執行機構正反作用AB型調節閥橡膠波紋膜片  精小型氣動薄膜執行機構主要針對老式薄膜執行機構笨重和反作用可靠性差的問題而設計的。在減少重量和高度方面，它將老結構的單彈簧改為多彈簧，并將彈簧直接置于上下膜蓋內，使支架大大地減小減輕;在可靠性 方面，將反作用的老式執行機構的深波紋滾動膜片改成“O”型圈密封;老式結構中的推桿沒有導向，動作的平穩性差，而精小型執行機構增加了導向。根據作用方式的不同，分為正作用ZHA型，反作用ZHB型。

   歸納起來，精小型執行機構具有可靠性高、外形小、重量輕的特點。

精小型氣動薄膜執行機構的優缺點

優點:結構簡單、可靠。

缺點:

①膜片承受的壓力較低，Z大膜室壓力不能超過250KPa，加上彈簧要抵消絕大部分的壓力，余下的輸出力就很小了。

②為了提高輸出力，通常作法就是增大尺寸，使得執行機構的尺寸和重量變得很大;另一方面，工廠的氣源通常是500~700KPa，它只用到了250KPa，氣壓沒充分利用。

ZMA-1#，ZMA-2#，ZMA-3#，ZMA-4#，ZMA-5#，ZMA-6#AB型 ZMA調節閥膜片

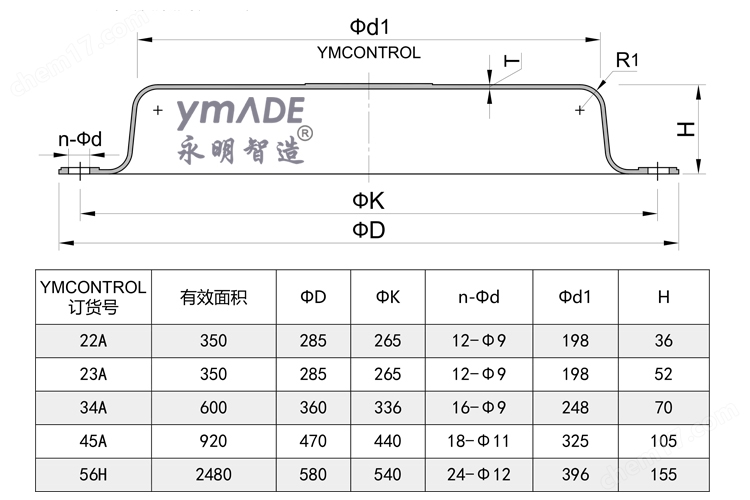

ZHA22#，23#，24#，34#，45#，56#精小型ZHA系列調節閥膜片
HA-1，HA-2，HA-3，HA-4，HA-5，CV3000系列調節閥膜片
20，201，21S，34，SM1，SM2，ST系列GMA高壓滾動膜片
MF2，MF3，MF4，MF5等MF、ECOTROL系列多彈簧執行機構膜片
811-U系列，812-MFI-20，812-MFI-30，812-MFIII-30，812-MFIII-60等ARCA膜片
KOSO  5200LA系列膜片5221，5227，5235，524S，524L，524E，526S，526L
Fisher系列657，667系列氣動薄膜執行機構膜片
657-30#，657-34-40#，657-45-50#，657-46-60#，657-70#，657-80#，657-100#
667-30#，667-34-40#，667-45-50#，667-46-60#，667-70#，667-80#，667-100#
ZMA系列、ZH系列、HA系列、MF系列，更多膜片產品規格或需定制膜片，請來電垂詢！

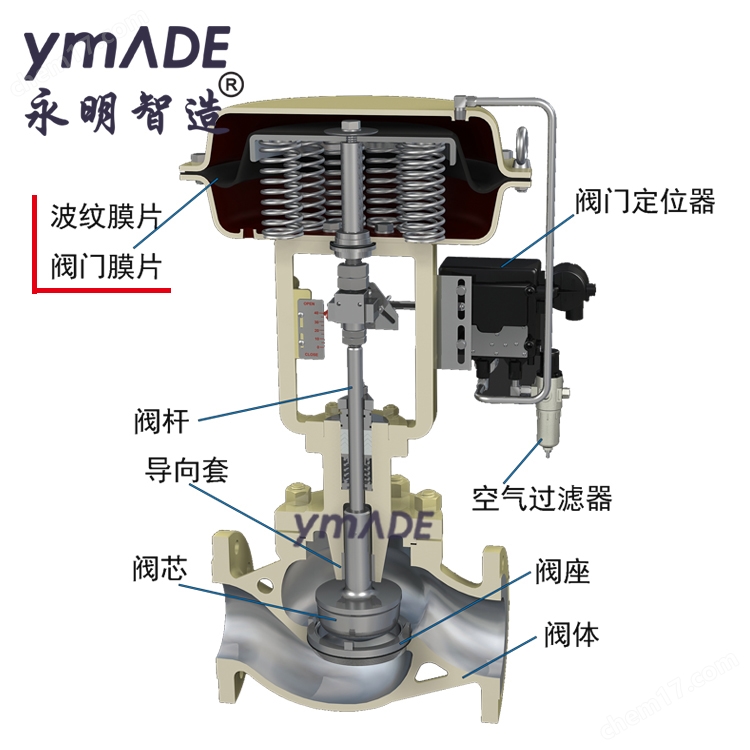

用于安裝在多彈簧氣動薄膜調節閥的氣動薄膜執行機構上，見下圖：
