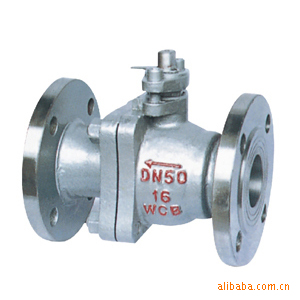

硬密封高溫球閥+二片式高溫球閥+450°高溫球閥
參考價 | ¥ 1000 |
訂貨量 | ≥1 |
- 公司名稱 永嘉縣甌北鎮銘杰閥門有限公司
- 品牌
- 型號
- 產地 13868628139
- 廠商性質 生產廠家
- 更新時間 2018/4/5 9:24:51
- 訪問次數 382
聯系我們時請說明是化工儀器網上看到的信息,謝謝!
型號 | Q41H-25C | 品牌 | 銘杰閥門 |
材質 | 碳鋼 | 連接形式 | 法蘭 |
結構形式 | 浮動球球閥 | 公稱通徑 | 15-200(mm) |
適用介質 | 水,蒸汽,油品 | 壓力環境 | 高壓 |
工作溫度 | 高溫 | 標準 | 國標 |
流動方向 | 雙向 | 驅動方式 | 手動 |
零部件及配件 | 手輪 | 用途 | 流量控制 |
類型(通道位置) | 直通式 | 作用對象 | 石油,化工,供水 |
硬密封高溫球閥+兩片式高溫球閥+450°高溫球閥產品說明:
兩片式高溫球閥是銘杰開發的高性能閥門。閥座采用固定式,板簧加載的金屬密封結構,在高溫下啟閉輕松。球體及閥座采用特殊硬化處理,密封面不擦傷。球閥具有雙向密封功能。中小口徑采用浮動球結構(DN15~150mm),大中口徑采用固定球結構(DN125~500mm)。
用途:兩片式高溫球閥適用于Class150~1500、PN1.6~16.0MPa,工作溫度-29~425℃(碳鋼)或-40~550℃(不銹鋼)的各種管路上,用于截?cái)嗷蚪油ü苈分械慕橘|(zhì),選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
高溫球閥PN1.6 MPa主要連接尺寸及重量
公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 |
H | 59 | 63 | 75 | 105 | 95 | 107 | 142 | 152 | 178 | 252 | 272 | 342 |
W | 130 | 130 | 160 | 180 | 230 | 230 | 400 | 400 | 650 | 1050 | 1050 | 1410 |
Wt(㎏) | 2.5 | 3 | 5 | 6 | 7 | 10 | 15 | 19 | 33 | 58 | 93 | 160 |
高溫球閥PN2.5 MPa主要連接尺寸及重量
公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 |
H | 59 | 63 | 75 | 105 | 95 | 107 | 142 | 152 | 178 | 252 | 272 | 342 |
W | 130 | 130 | 160 | 180 | 230 | 230 | 400 | 400 | 650 | 1050 | 1050 | 1410 |
Wt(㎏) | 2.5 | 3 | 5 | 6.5 | 9 | 12 | 20 | 25 | 44 | 75 | 105 | 200 |
