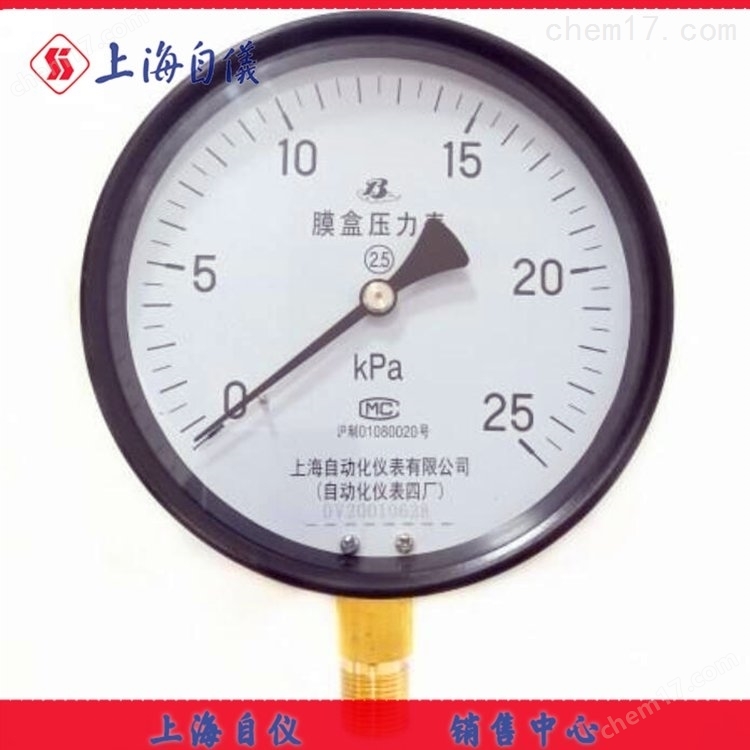

YE-200膜盒壓力表
- 公司名稱 上海自動化儀表有限公司
- 品牌
- 型號
- 產地
- 廠商性質 經銷商
- 更新時間 2025/6/4 21:58:47
- 訪問次數 493
聯系方式：朱經理15921716606 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
熱電偶、熱電阻、雙金屬溫度計（調溫、耐磨、防腐、防爆）、壓力儀表：電容式變送器1151、3051絕壓、微壓、高、底、靜壓，壓力表、壓力（差壓）開關。流量儀表：渦街、渦輪、電磁、超聲波，轉子，橢圓齒輪測量計。液位儀表：磁性液位計（側裝、頂裝、插入、浮球、電浮筒）數顯儀表：單顯示、調節、巡檢、光栓、流量、壓力。補償導線（KC、SC、KX、EX、TX、JX）。本公司有較強的技術力量，有熟悉自動化儀表產品的工程技術人員，具有成套銷售、設計、調試自動化儀表的能力。 廣泛應用于石化、電力、輕 織、冶金、機械制造、醫藥、食品以及國防、科研行業的自動化控制。
YE-200膜盒壓力表的產品介紹:
膜盒壓力表適用于測量對銅合金不起腐蝕作用，無爆炸危險的微壓和負壓。氣體廣泛應用于鍋爐通風和氣體管道等設備上，本儀表可以就地安裝并現場指示。
YE-75膜盒壓力表具有體積小等特點，已批量出口日本等國家。
□YE-200膜盒壓力表主要技術指標
·標度范圍、精確度等級及重量
型號 | 標度范圍Kpa | 精確度等級基 本誤差限±% | 重量kg | ||
正壓 | 負壓 | 正負壓 | |||
YE-75 YE-100 YE-150 | 0~1.6 0~2.5 0~4 0~6* 0~10* 0~16* 0~25* 0~40* | -1.6~0 -2.5~0 -4~0 -6~0 -10~0 -16~0 -25~0 -40~0 | -0.8~+0.8 -1.2~+1.2 -2~+2 -3~+3 -5~+5 -8~+8 -12~+12 -20~+20 | 2.5 | 0.5 |
注：YE-75、100僅生產*規格
工作位置、環境：儀表垂直安裝，工作環境溫度-25～55℃，相對溫度不大于80%，并且周圍空氣中不含有腐蝕儀表的有害氣體。
溫度影響：使用溫度便離20±5℃時，其溫度附加誤差不大于0.4%/10℃。
·導（測）壓系統及外殼等主要零件的材質
零件名稱 | 材料牌號 |
接頭 | 黃銅HPb59-1 |
膜盒 | 錫青銅QSn6.5-0.1 |
齒輪傳動機構 | 銅HPb59-1 |
表殼、罩殼 | 冷軋銅板20 |
□結構原理
儀表由測量系統（包括接頭、波紋膜盒等），傳動機構（包括拔桿機構，齒輪傳動機構），指示部件（包括指針與度）和外殼（包括表殼、襯圈和表玻璃）所組成。
儀表的工作原理是基本波動膜盒在被測介質的壓力作用下，其自由端產生相應的彈性變形，再經過拔桿—齒輪傳動機構的傳動并予放大，由固定于齒輪上的指針逐將被測值在度盤上指示出來。
□外形尺寸
| 型號 | D | H1 | L | d | h | □s |
| YE-75 | Φ77 | 71 | 14 | M16×1.5 | 14 | □17 |
| YE-100 | Φ100 | 90 | 20 | M20×1.5 | 17 | □22 |
| YE-150 | Φ150 | 118 | 20 | M20×1.5 | 17 | □22 |
