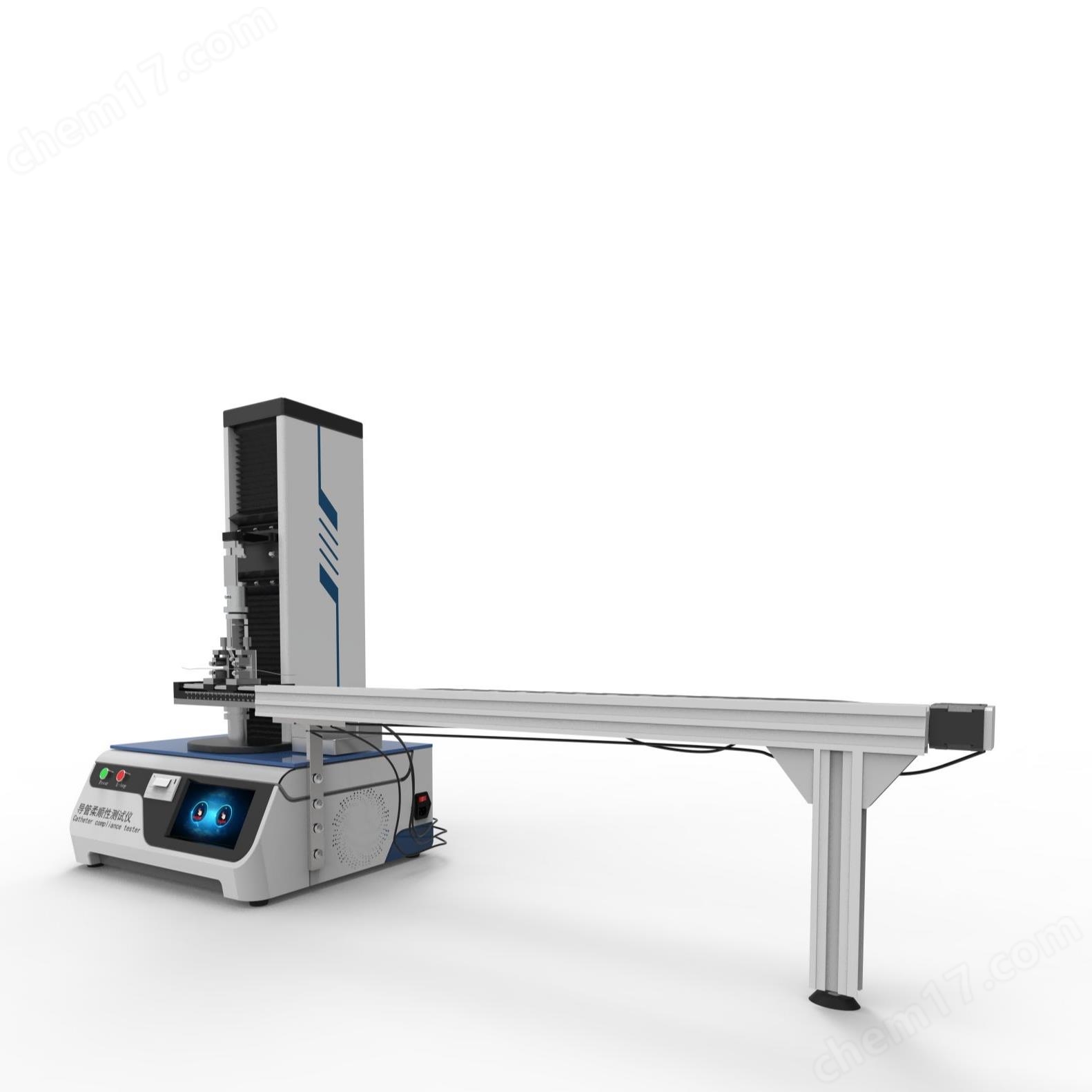

導管柔順性測試儀（導絲柔軟度測試儀）

導管柔順性測試儀是評估醫用DAO管在模擬血管環境中彎曲變形能力的專用設備，其核心是通過力學測量分析導管的柔韌性、推送性能及抗彎剛度。以下是綜合行業標準及設備參數的全面解析：

一、核心測試功能與測試原理

?柔順性（彎曲剛度）測試?

通過三點彎曲法測量導管在設定跨距（0-200mm）下的彎曲力值，量化其通過曲折血管的能力。支持靜態（緩慢加載）與動態（模擬推送/回撤）測試模式，評估導管不同部位的柔韌性差異。

?頭端柔軟性測試?

專用夾具夾持導管頭端（如距頭端10mm處），以3-8mm/min速度下壓，記錄頭端彎曲所需的力值，確保介入操作安全性。

?推送力與滑行性能?

結合滑輪組模擬血管路徑，測試導管在恒速牽引（速度0-500mm/min）下的推送阻力，優化表面涂層工藝。

適用標準?

YY/T 1554-2017、YY/T 0858-2011、YY0450.1、GB/T 9341-2008、

ISO 178-2001

二、關鍵技術參數

1. ?力學與運動系統?

量程與精度?：

力值范圍：0-10N，精度±0.5%（可定制其他量程和精度），分辨率0.01N?

下壓速度范圍：0-300mm/min可在觸摸屏上任意設置參數；

導絲跨距范圍（三點彎曲距離）：0-200mm，可手動調節有刻度；

拉絲速度：0-500mm/min可在觸摸屏上任意設置；

壓導管方式：全自動氣壓方式，操作簡便，靈活；

?智能控制：

控制系統：PLC控制系統（或選配Windows系統）?

操作界面：彩色7寸觸摸屏（或選配筆記本）

數據管理?：自動存儲≥100組測試曲線，內置微型打印機輸出報告,設備連接USB可把測試數據導出?。

?電源：220v,100W,50Hz

外形尺寸大約：1200*520*620（mm）

三、測試流程與操作要點?

樣品準備?

檢查導管無泄漏，直徑測量精確至0.01mm?。

參數設置?

依據導管直徑h設定：滑輪間距=16h，下壓高度=1.5h，速度=600mm/min（可調）?。

執行測試?

固定導管→連接牽引頭→啟動測試→軟件實時監測力值峰值及位移曲線?。

測試步驟

1、 將介入導管放入測試滑輪組內進行固定，并保證合適的間距。

2、 調整測試滑輪的上下間距，保證測試距離恒定。

3、 將導管的一端連接到牽引頭上，保證牽引頭以一定速度導引dao管做恒速運動。

4、 通過計算機軟件監測測試過程中力值變化曲線。

?四、注意事項?

環境控制?：溫度23±2℃、濕度＜80%無凝露，避免材料性能波動?。

麻醉導管測試?：需在開放狀態下進行拉伸?。

校準要求?：每次測試前自動校準力值傳感器?。

安全防護?：過載自動斷電+蜂鳴報警，確保操作安全?。

五、標準化應用

?質量控制場景?：

介入導絲頭端柔性驗證、血栓旋切導管彎曲阻力測試，降低手術中器械斷裂風險。

?研發支持?：

通過力值變化曲線優化導管材料硬度梯度設計，提升血管內通過性。

六、配置清單

主機1臺；

測試軟件1套；

筆記本電腦（選配）；

說明書1份;

合格證1份;

保修卡1份;

簽收單1份;

銘牌1塊;

電源線1根;

扳手1套;

宣傳冊若干;
