LSSF-420有軸螺旋砂水分離器結構圖

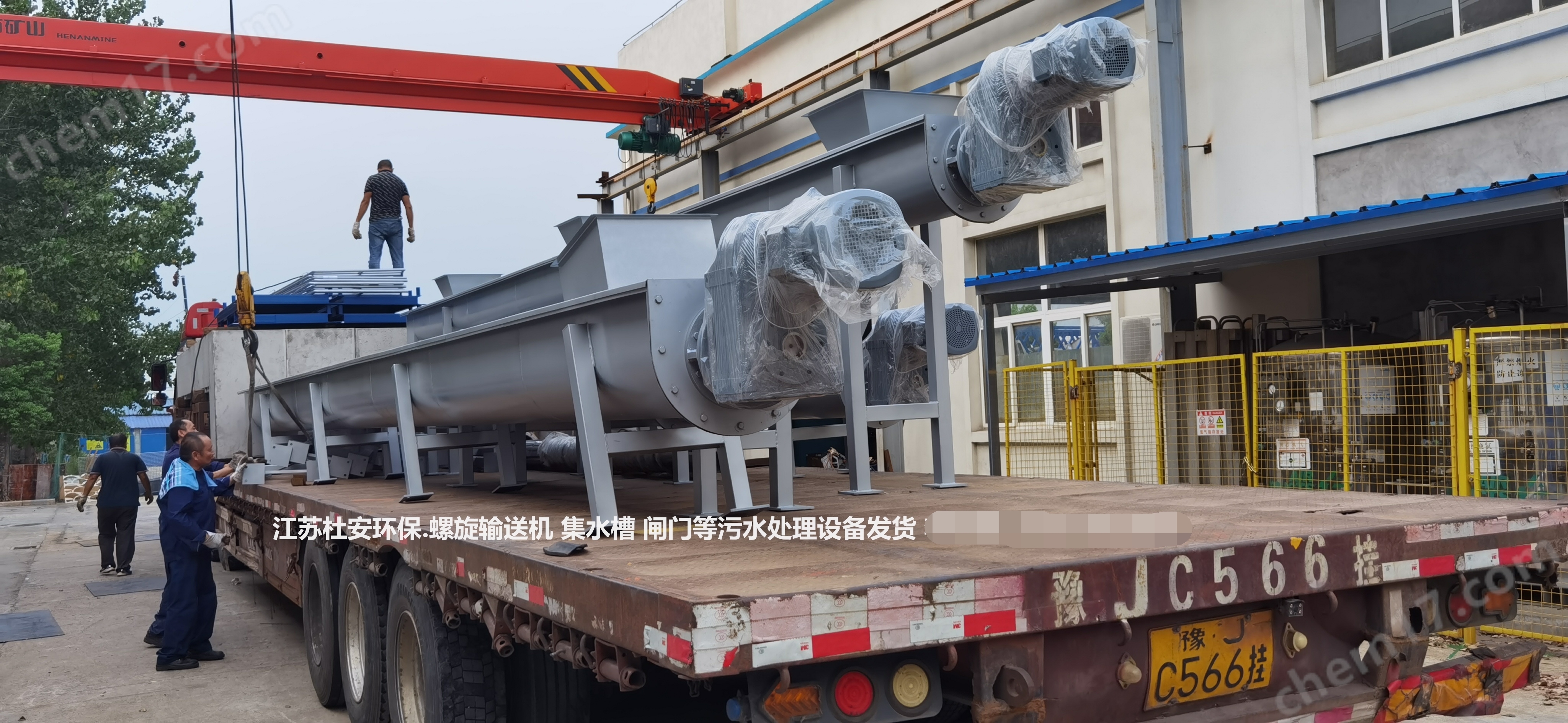

產品說明：
　LSSF-420有軸螺旋砂水分離器結構圖，是對一級污水處理流程中沉砂池排除的砂水混合物進行再分離的機械設備。螺旋砂水分離機可除去砂石無機物等雜物。是沉砂池，曝氣沉砂池等理想的配套環保設備。
　　砂水混合物從螺旋式砂水分離機頂部的法蘭接管進入儲液箱內。箱內專門設計的散水盤使水匯集于下水槽。砂水混合液中，砂石逐漸沉淀于下部的螺旋U形槽內?？招膸铰菪徛D(zhuǎn)將砂礫推向上出口，自然脫水排除。
　　砂水分離器在驅動裝置的驅動下，砂水混合液從螺旋砂水分離機頂部進入水箱，混合液中比重較大的砂粒、雜物等沉降于U 型槽底部，在螺旋片的推動下，砂粒沿斜置的U 型槽底向上提升，離開液面后繼續推移一段距離，在砂粒充分脫水后經排砂口卸至集砂箱，與沉砂分離后的水從溢流口排出。螺旋砂水分離機主要由無軸螺旋葉片，U 型槽，水箱，導流裝置及驅動裝置等部件組成，該設備主要適用于對污水處理廠沉淀池排砂出的砂水混合液進行砂水分離。

產品結構特點：
1、螺旋砂水分離機的分離效率可達96%～98%，可分離出粒徑≥0.2mm 的顆粒；
2、螺旋砂水分離器采用無軸螺旋，無水中軸承，維護方便；
3、螺旋砂水分離機結構緊湊，重量輕；
4、螺旋砂水分離器采用新型傳動裝置，其關鍵件減速器為前沿的軸裝式，不用聯軸器， 安裝對中方便；
5、螺旋砂水分離機的襯條為快裝式，便于更換；
6、螺旋砂水分離器的螺旋軸向位置可調，便于調整其尾部和箱壁的安全間隙。

砂水分離器安裝說明：

1、檢查螺旋砂水分離器安裝尺寸，供配電是否完好，開啟螺旋式砂水分離機；
2、進行空載試驗，檢查砂水分離機運行情況；
3、螺旋砂水分離機安裝時各連接部位螺栓必須牢固連接；
4、功率配備應根據工況、輸送介質、安裝角度和輸送長度確定；
5、螺旋砂水分離器可根據用戶特定的尺寸及要求定制。

LSSF-420有軸螺旋砂水分離器結構圖配套設備：

304不銹鋼法蘭，進水管路，出水管路及現場控制箱

砂水分離裝置,具體的說是用于污水處理中砂和水的分離,屬于環保設備技術領域.其包括旋流沉砂池和砂水分離池,氣提泵穿過主軸進入旋流沉砂池下端的砂斗中.主軸下端連接葉輪機構.砂水分離池內設有螺旋提升機,砂水分離池上端固定集水槽,集水槽下端連接淌水板.集水槽一端連接消能板,消能板上端固定旋流分離器.旋流沉砂池上端通過溢流管和前一排砂管分別連接旋流分離器的上端出水口和進水口.旋流沉砂池沿切線方向設有進水口,進水口內設有多普勒流速流量計.本實用新型用于污水處理中砂和水的分離,實現對進水量波動的自動適應能力,分離精度高,分離效果好.

杜安環保LSSF-420有軸螺旋砂水分離器配套控制柜及端子箱說明

1、控制柜

現場不銹鋼控制柜是我公司專門為潛水電機設計配套的，由空氣開關、交流接觸器、熱繼電器、中間繼電器、電機綜合保護器等元器件組成。有就地控制和遠程控制二種控制方式，有轉換開關進行切換?？刂乒裥褪接袘魞?nèi)型和戶外型二種，安裝方式有掛壁式和立柜式。

1）、使用范圍

適用于控制交流額定電壓為380V、頻率為50HZ的三相鼠籠式異步電機。功率15KW及以下時采用直接起動方式（也可根據用戶要求采用自耦降壓或軟啟動方式）?？刂乒駥撍姍C具有過載、缺相、短路、漏水、過熱等保護。根據用戶配置要求，可以提供一控一、一控二、一控三、一控四等四種結構形式。

2）、工作條件

l 周圍0高空氣溫度不超過+40℃，0低不低于-10℃；

l 安裝地底海拔高度不超過2000米；

l 無爆炸危險的場合，且介質中無足以腐蝕金屬和破壞絕緣的氣體、導電塵埃；

l 不可在導電性污染或由于預期的凝露使干燥的非導電性污染變?yōu)閷?dǎo)電性污染的環境中使用。

3）、性能特性

l 長期通過所控電機額定電流時，過載保護不動作；通過1.2倍額定電流時則在20分鐘內切斷電源，并指示故障信號。如缺相則立刻切斷電源，并指示故障信號。

l 在起動和運轉位置上均可停止電機；

l 能在85~110%US范圍內任何電壓下可靠地工作，其釋放電壓不高于75%US，有不低于20% US；

l 在起動和運行中，電機及所控電路發生短路時，可瞬時切斷電源，有效保護電器設備。

l 漏水保護器能在油室進水30%時報警指示，但不切斷電源；

l 電機定子繞組溫度高于125℃時，報警指示并切斷電源，不接熱保護線或溫度沒有回復到125℃以下時拒絕起動；

l 控制柜接線需詳見電氣原理圖紙；

4） 、使用

l 按電氣原理圖紙復核接線是否正確。

l 校核與所控電機功率是否相符并設置好時間繼電器和熱繼電器整定值；

l 收到操作：合上空氣開關，接通電源，指示燈亮，轉換開關切換到收到位置。按啟動按鈕，攪拌機開始啟動；

l 自動控制：轉換開關切換到自動位置，可以接受遠方控制信號，進行自動控制。
