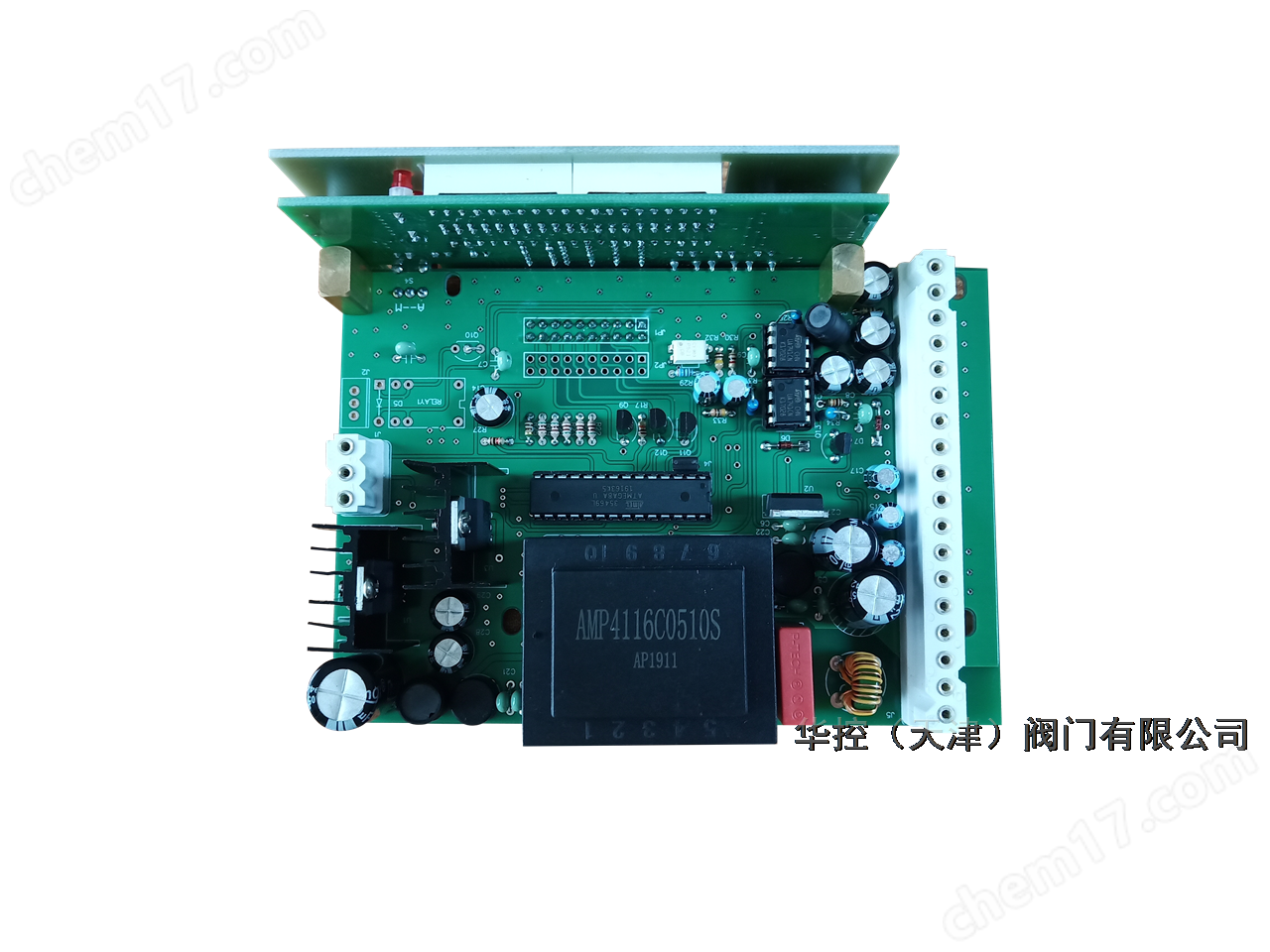

伯納德電動執行器配件 邏輯控制板 電源板

一、通出調整

判斷伺服電機轉問

（220VAC伺服電機)將定位器面板的“手/自動“開關撥至“手動位置”，按動“▲”，“▼”“檢查電機 運行情況。按“▲”鍵時“P”值顯示數值應當增加，且執行機構向“正轉”方向轉動:如數值減小則說明電機內部接線接反，應調整內部接線端子(2、3電機端子)接線位置，再按“▼”“鍵“P"值應減小，上述過程完成后說明單相電機接線正確。

伯納德電動執行器配件 邏輯控制板 電源板

二、調試

重要條件:電動執行器、機械位置調整好后，才能進行電氣調校。如:機械上限、下限限位，力矩開，關壓簧位置調整，反饋電位器阻值由小到大變化對照下限到上限的范圍。保證機械位置準確無誤，不存在 卡死、松動、開或關不到位，與閥門法蘭連接或鉸鏈連接正確，否則由于機械安裝松動、不到位等現象將直接影響到電氣調整的準確和精度，上述因素排除后方可進行電氣調度。

（1）調試“PXX"閥位顯示值(閥位輸出信號)

1.將面板手自動開關撥到“手動”位置

2.將定位器板設定鍵“SET"鍵按至“J 00”后，再按“▲”鍵，顯示為“J01"

3.按"SET"鏈，面板顯示"U XX”，按“▼“鍵至下限燈亮(關位位置),“UXX"顯示任"U 01"或“U02”數值。如果為“00”或其它值，需要調整執行器的位置反饋電位器松開電位器三個固定螺釘輕輕轉動電位器，使"UXX"顯示在"U 01”數值，同時緊固電位器的固定螺釘不應松動。

4.按“SET"鍵確認記錄下限位置。與此同時面板顯示"U XX“

5.按“▲”鍵至上限指示燈亮，“N XX”顯示在18~21數值。

6.按“SET"鍵確認上限位置，面板同時顯示“P 99”值，表示電動執行器在全開位置時顯示“99”對應閥位信號20mA電流信號值。

7.按“▼”鍵”P“值從顯示”99”向減小數值變化，下限指示燈亮時”P“值應顯示為”00”值，對應閥位信號為4mA電流信號值。

8.調試過程完畢后，表示執行器在關位與開位范圍內對應4—20mA閥位信號線性輸出，電氣閥位輸出信號與機械位置取得了一致。
