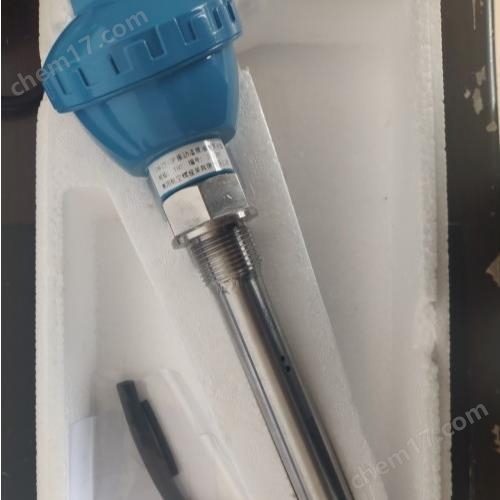

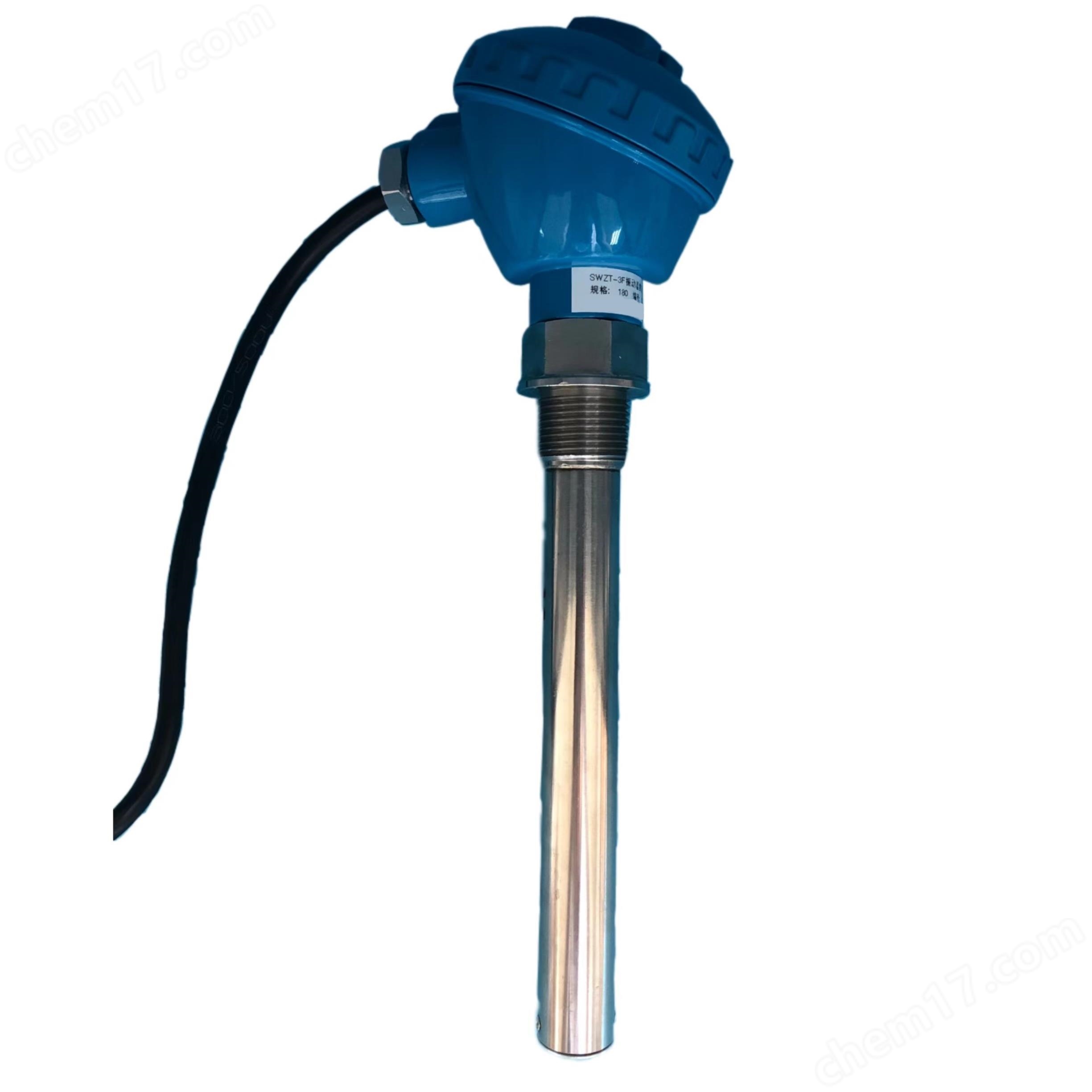

SWZT-3F振動溫度油位變送器

這種應用于風機減速箱安全運行監測的組合探頭，在其內部分別集成了測量油溫、油位、振動信號的傳感、轉換和變送電路，直接輸出與這些安全參量對應的4～20mA標準電流信號，可以配接各種通用型二次儀表或計算機數字采集監控系統。

探頭溫度測量使用鉑電阻傳感器和半導體集成器件；油位測量采用了電容式傳感原理；用于振動測量的傳感器，直接獲取機械振動的加速度信號，經放大器、帶通濾波器、一次積分、真有效值（RMS）變換器，將有效帶寬內的振動波形進行真有效值轉換；最終油位、溫度、振動各產生4～20mA輸出。

一次儀表用 RVVP4×0.3 四芯屏蔽電纜引出約 0.6 米，可以采用同規格 屏蔽電纜連至二次儀表端子。接線處用φ3 熱縮管熱縮包扎，再將兩部分電 纜護套用φ10 熱縮管熱縮包扎。屏蔽層在二次儀表處接大地。 3.3 一次儀表與二次儀表的連接 二次儀表后面板有 14 個端子：有一次儀表的信號輸入；至上位機的信號 輸出；繼電器常開常閉信號輸出；220Vac 電源輸入。

SWZT-3F振動溫度油位變送器 測量范圍:

振動速度:0~9.99mm/s(有效值)滑油溫度:0~99.9℃

油位:80mm 量程(見表1)，靈敏度5mm/mA。

二次儀表的安裝 二次儀表采用標準盤式機殼，開口尺寸為：151+1×75+1，通過二次儀表 自帶的安裝頂絲固定在儀表柜上。 3.2 一次儀表的安裝 一次儀表為 SWZT-3F 振動溫度油位變送器，規格有：插深 145、插深 180、 插深 220、插深 250、插深 260。供各型號空冷與水冷風機選用。采用 M27×2 外螺紋安裝在風機減速器油尺位置。電纜出線口為內螺紋 M20×1.5，外形見 圖 1。一次儀表要輕拿輕放，以保護內部敏感元件。
