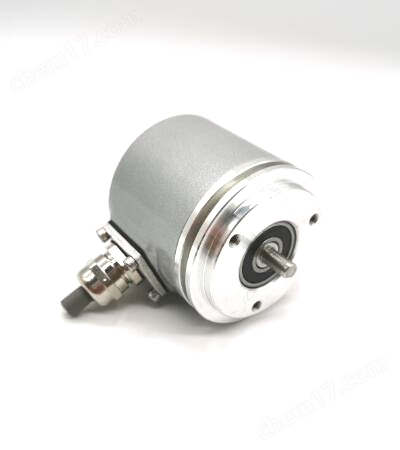

單圈RS485+脈沖雙輸出
- 公司名稱 灝秒科技（蘇州）有限公司
- 品牌
- 型號
- 產地
- 廠商性質 生產廠家
- 更新時間 2025/5/7 20:24:42
- 訪問次數 46
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
RS485自由協議+脈沖信號雙輸出（4.0版）
| 機械參數 | 電氣參數 | ||
| 轉速 | 6000轉/分 | 工作電壓 | 10-30Vdc (5Vdc可定制） |
| 主軸負載 | 軸向40N，徑向100N | 消耗電流 | < 50ma="">空載 |
| 抗沖擊 | 1000m/s2(6ms),等于100g | 輸出信號 | RS485自由協議+脈沖 |
| 抗振動 | 200m/s2(10-2000Hz),等于20g | 線性分辨率 | 1/262144FS+脈沖（1024線、2048線可選） |
| 允許軸向竄動 | ±1.5mm | IP等級 | IP65或IP68 |
| 允許徑向跳動 | ±0.2mm | 定位精度 | 0.01o |
| 外形結構 | 60mm外徑，實心軸，通孔軸 | 工作溫度 | -40℃~100℃ |
| 連接形式 | 10芯屏蔽電纜或航空插頭 | 儲存溫度 | -40℃~85℃ |
接線圖：
| 功能 | Vcc | GND | RS485 A | RS485 B | 置位（可選） | 設置允許 | A | B | /A | /B | 屏蔽 |
| 顏色 | 棕色 | 白色 | 綠色 | 黃色 | 灰色 | 藍色 | 紅色 | 黑色 | 紫色 | 粉紅 | 網（粗紅色） |
注：1、設置允許線（藍色）的使用
設置模式時：編碼器藍色線與棕色線并在一起接正電源。此時，編碼器的通訊速率固定為19200bps。
非設置模式：即正常工作時，建議將藍色線與白色線并在一起接電源地線。
2、置位線（灰色）的使用
當置位線（灰色）觸碰Vcc大于1秒鐘，編碼器的當前數據即變?yōu)橹梦恢担ň幋a器的置位值可任意設置）
編碼器置位還可以使用指令的方式（具體指令詳見例程3）
RS485通訊協議說明:
波特率：4800bps. 9600bps. 19200bps. 38400bps. 115200bps.
幀格式：數據位8位，停止位1位，無奇偶校驗，無控制流。
編碼器的參數需軟件指令對編碼器進行設定。
編碼器為主動模式時，即編碼器主動向上位機發送數據。數據長度為16位16進制ASCII碼，格式為：XAB>±DATA↙，即：
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| X | 地址 | > | ± | DATA | ↙ | ||||||||||
其中，“X”為前導字母，>位分割符，±為符號位。DATA為數據，ASCII格式，10位，由0～9構成，范圍為-9,999,999,999～＋9,999,999,999。最后是回車符（0D）。
編碼器地址為被動模式時，即問答模式。上位機向編碼器發送詢問指令，指令為4位16進制ASCII碼，格式為：D+AB↙。
AB為編碼器地址，范圍為0到99
