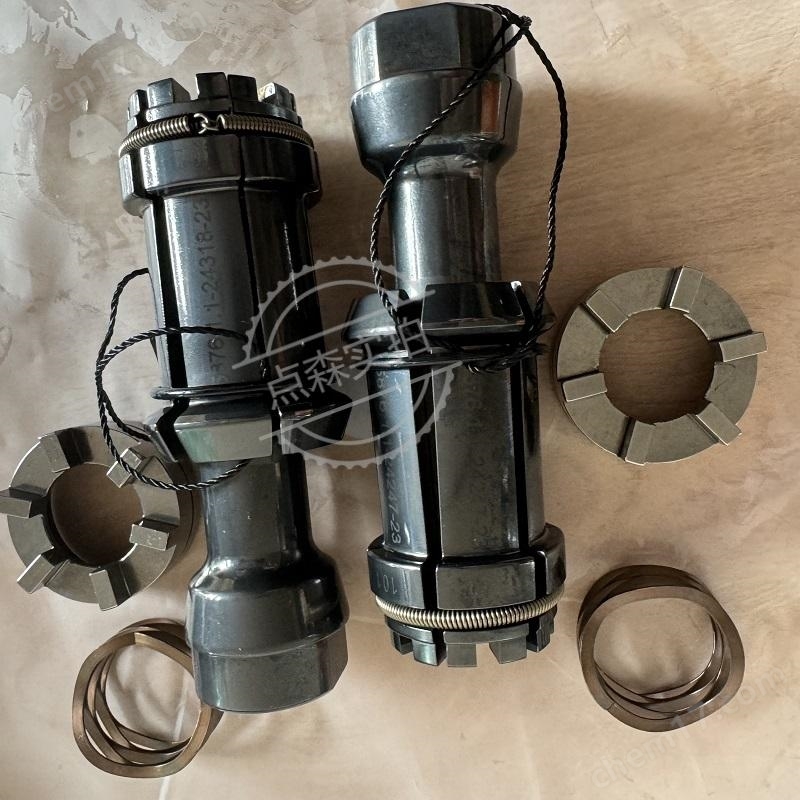

德國BERG博格拉刀爪SSK50DIN主軸拉爪設計特點：SSK50DIN/ANSI拉爪分為四瓣，易于安裝，拉力通過爪瓣傳到拉釘上。在相同的主軸上，配合作用不同的拉釘和拉爪，可實現長錐柄刀具的拉緊，詳細配置請參照下表。通常用于高速主軸。

德國博格BERG公司在HKR和HSH系列里開發了應用在不同場合下的拉緊組件。確定了拉緊尺寸之后，根據刀柄直徑d2確定，不考慮法蘭尺寸。

HSK-E25、HK19、HK24/HKR24、HK30/HKR30、HK38/HKR38、HK48/HKR48、HK60/HKR60 HK75/HKR75、HSH19、HSH24、HSH30、HSH38、HSH48、HSK60、HSH75、HSH95、HSH120

HK,HRK主軸拉爪應用：

HKR型拉爪用于拉緊DIN69893標準的中空刀具。

德國BERG博格拉刀爪SSK50DIN主軸拉爪設計特點：

HKR拉爪分六片，由一個彈簧環夾持，這樣在插入和移出空心柄刀具時可以擺動，拉緊時，拉爪中心位置拉桿的錐度會加大拉刀力。此拉爪免維護。

鎖緊螺栓允許在Z軸上的拉緊機械連續可變以定位和固定。安裝、拆卸過程中不需要特殊的工具。主軸的內輪廓容易加工，HKR拉爪具有內置上也能安全的固定在主軸上，不致脫落。

訂貨實：HK38

當無刀拉緊時，拉爪芯軸停在hT末端（hT在m長度以內）。如果不能停在此處，它只能停在其他點上。

型號HK19、HK24、HK30、HK38、HK48、HK60、HK75、HKR24、HKR30、HKR38、HKR48 HKR60、HKR75

HSH主軸拉刀爪應用

對于HSC工件的加工（高速切削）來說，DIN 69893標準的拉緊力明顯不足。通過將拉爪直接抵在主軸內輪廓，使刀柄與主軸高剛性連接，從而達到設計極限，取決于有關受力面（橫斷面面積及其他傳遞力的表面）。BERG公司設計的HSH拉爪，拉緊力遠遠超過DIN69893標準。

HSH/L主軸拉爪設計特點

HSH（L）拉爪由一個彈簧環夾持，這樣在插入和移出空心柄刀具時可以擺動，拉緊時，拉爪中心位置拉桿的錐度會加大拉刀力。拉緊螺栓用于打刀。

這種拉可產生更大的拉緊力。

主軸內輪廓容易加工。

型號HSH19、HSH24、HSH30、HSH38、HSH48、HSH60、HSH75、HSH95、HSH120

SK刀具拉刀機構應用

SK拉爪用說拉緊配有拉釘?shù)拈L(zhǎng)錐刀具，依照DIN,ANSI,MSA,JIS和ISO設計，允許快速自動換刀。

SSK拉爪不僅適用拉緊刀具，也適用下列要機床的工件拉緊固定或其他裝置。

CNC加工中心、銑床、鏜床、CNC磨削中心、專用數控機床、抓緊系統

除了標準拉釘之外，其他特殊型號的拉釘可配用特殊設計的拉爪。

驅動方式：機械，液壓，電動或氣動。

設計特點

SSK拉爪分為四瓣，易于安裝，拉力通過爪瓣傳到拉釘上。

在相同的主軸上，配合作用不同的拉釘和拉爪，可實現長錐柄刀具的拉緊，詳細配置請參照下表。

SSKS..和SSK..JBS1(ll)系列通常用于高速主軸。與具有高拉力的SSK和SSKE系列不同的是，SSKE-KH系列主要用于較短行程拉緊。

SSK拉刀爪

SSK30/1DIN、SSK30/1ANSI、SSK40DIN、SSK40ANSI、SSK45DIN、SSK45ANSI 、SSK50DIN SSK50ANSI、SSK60/1DIN、SSK60/1ANSI、SSKP40T-1、SSK P40T-II、SSKP45T-I、

SSKP45T-II、SSKP50T-I、SSKP50T-II、SSKP60T-I、SSKP60T-II
