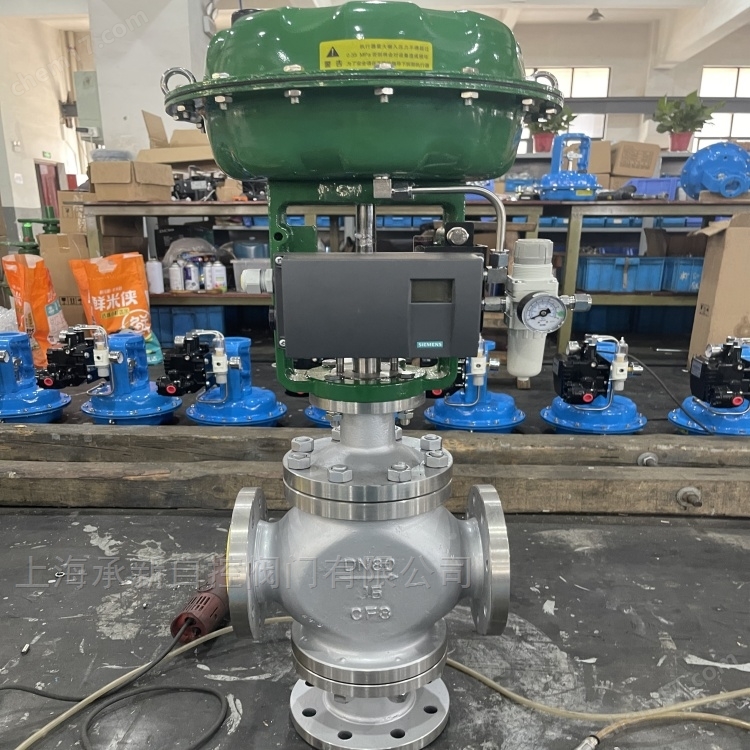

ZJHF-16P 氣動三通分流調節閥
| 參考價 | ￥2000-￥30000/臺 |
具體成交價以合同協議為準
- 公司名稱 上海承新自控閥門有限公司
- 品牌其他品牌
- 型號
- 所在地上海市
- 廠商性質其他
- 更新時間2025/5/26 11:24:04
- 訪問次數 101
聯系方式：小計15900739531 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
| 應用領域 | 環保,化工,生物產業,能源 |
|---|
DN25DN32DN40DN50DN65DN80DN100DN125DN150DN200DN250DN300mm
ZJHF-16P 氣動三通分流調節閥
ZJHF-16P 氣動三通分流調節閥
ZJHQ、ZJHX氣動薄膜三通調節閥采用圓筒型薄壁窗口形閥芯導向，不同于柱塞形閥芯的襯套導向。配用多彈簧執行機構，具有結構簡單、重量輕、體積、拆裝方便等優點。廣泛應用于控制氣體、液體等介質的工藝參加如壓力、流量、溫度、液位保持在給定值。適合于把一種流體通過三通閥分成二路流出或理把兩種流體經三通閥合并成一種流體的場合?！ ?/span>
本系列產品有三通合流及三通分流兩種。公稱壓力有PN16、40、64；公稱通徑范圍DN25—300。適用流體溫度由-60℃至+450℃。泄漏量標準為Ⅳ級。流量特性有直線、拋物線兩種。
主要零件材料及推薦使用溫度范圍
零件名稱 | 材料 | 溫度范圍 |
閥 體 上下閥蓋 | HT200 | -20～200℃ |
ZG230-450 | -40～450℃ | |
ZG1Cr18Ni9Ti | -250～550℃ | |
閥芯、閥座、閥桿 | 1Cr18Ni9 | -250～550℃ |
密封墊 | 橡膠石棉板 | |
不銹鋼纏繞墊 | ||
填料 | 聚四氟乙烯 | |
上下膜蓋 | A3鋼板 | |
膜片 | 35CrMoA | |
35、A3 | ||
支架、頂盤 | HT200 | |
壓縮彈簧 | 60Si2Mn | |
波紡薄膜 | 5806膠夾480D尼龍66網眼布 |
執行機構主要技術參數
型 號 | ZHA（B）-3 | ZHA（B）-4 | ZHA（B）-5 | ZHA（B）-6 |
有效面積cm2 | 400 | 630 | 1000 | 1600 |
行 程mm | 16.25 | 40 | 60 | 1000 |
彈簧范圍KPa | 20～100；40～200、20～60、60～100、80～240 | |||
