結構與特長

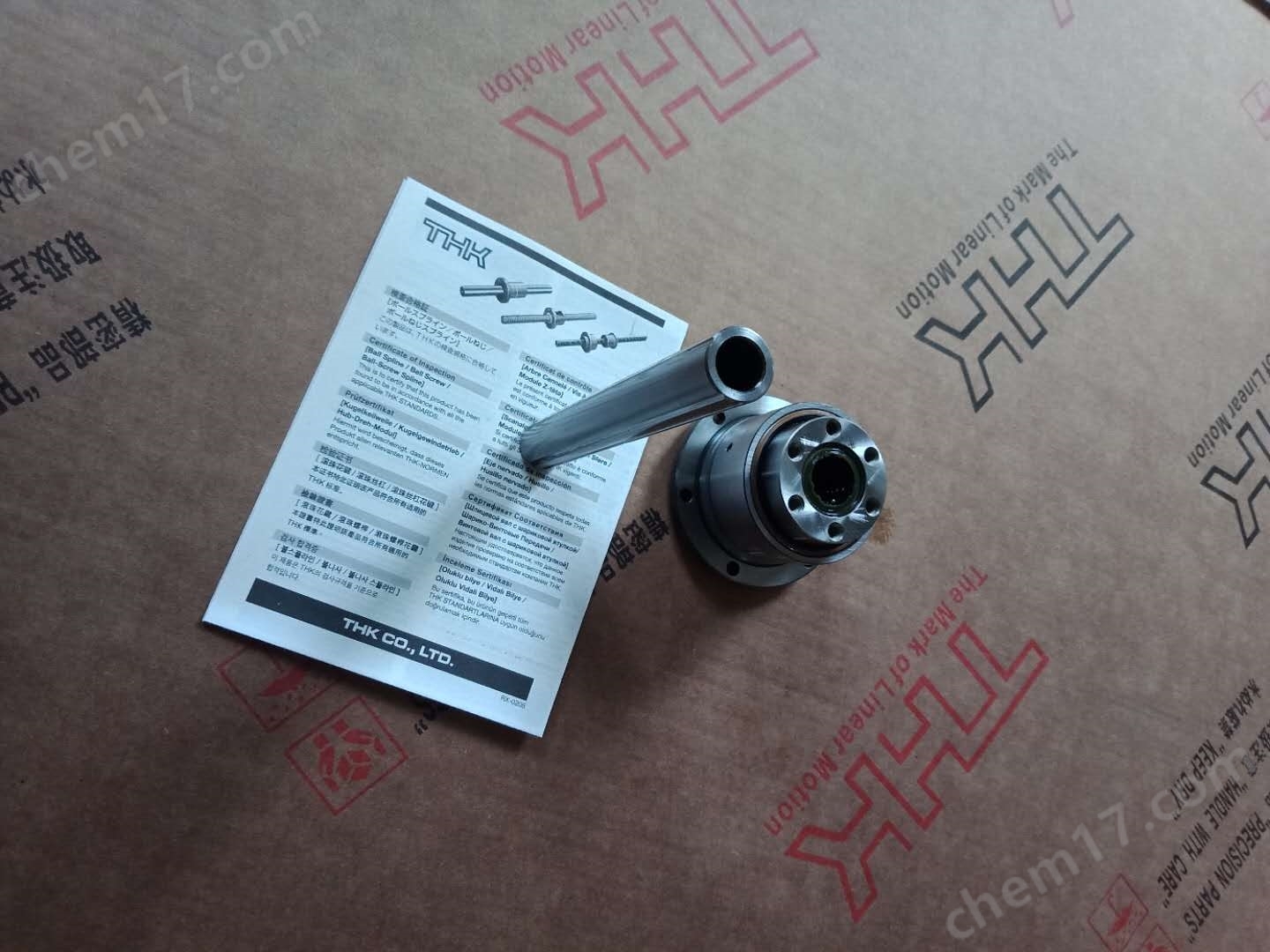

旋轉式滾珠花鍵LTR型是在花鍵軸外圈上設有3條突起部,并配有2列(總共6列)負荷鋼球列分別從左右方將其夾住,可很容易施加預壓。

在花鍵母外徑上設置了角接觸型的鋼球滾動面,構成支撐軸承,既小型又輕量。各鋼球列通過特殊合成樹脂保持器,持續進行整列循環運動,所以,即使將花鍵軸從花鍵母中抽出,鋼球也不會脫落。

此外,備有防止異物進入支撐軸承內部的專用密封墊片。

【旋轉方向間隙為“零”

通過采用接觸角都為20°的相對的2條鋼球列,將花鍵軸突出部夾住,并施加預壓的角接觸構造,使旋轉方向的間隙可為零,從而提高剛性。

【小型的設計】

因花鍵母與支撐軸承為一體化結構,能實現既高精度又小型的設計。

【安裝簡便】

只要用螺栓將其固定在支承座上就可,安裝非常簡單。

【高剛性】

由于接觸角大,并施加恰當?shù)念A(yù)壓,所以能獲得很高的扭矩剛性和力矩剛性。

支撐軸承采用了抗力矩負荷能力強的30°接觸角,從而能獲得高剛性的軸支撐。

同時,小型的LTR-A型采用了45°的接觸角。

THK LTR 系列的型號主要根據花鍵軸直徑來劃分：LTR16、LTR20、LTR25、LTR32、LTR40、LTR50、LTR60、LTR16A、LTR20A、LTR25A、LTR32A、LTR40A 等
