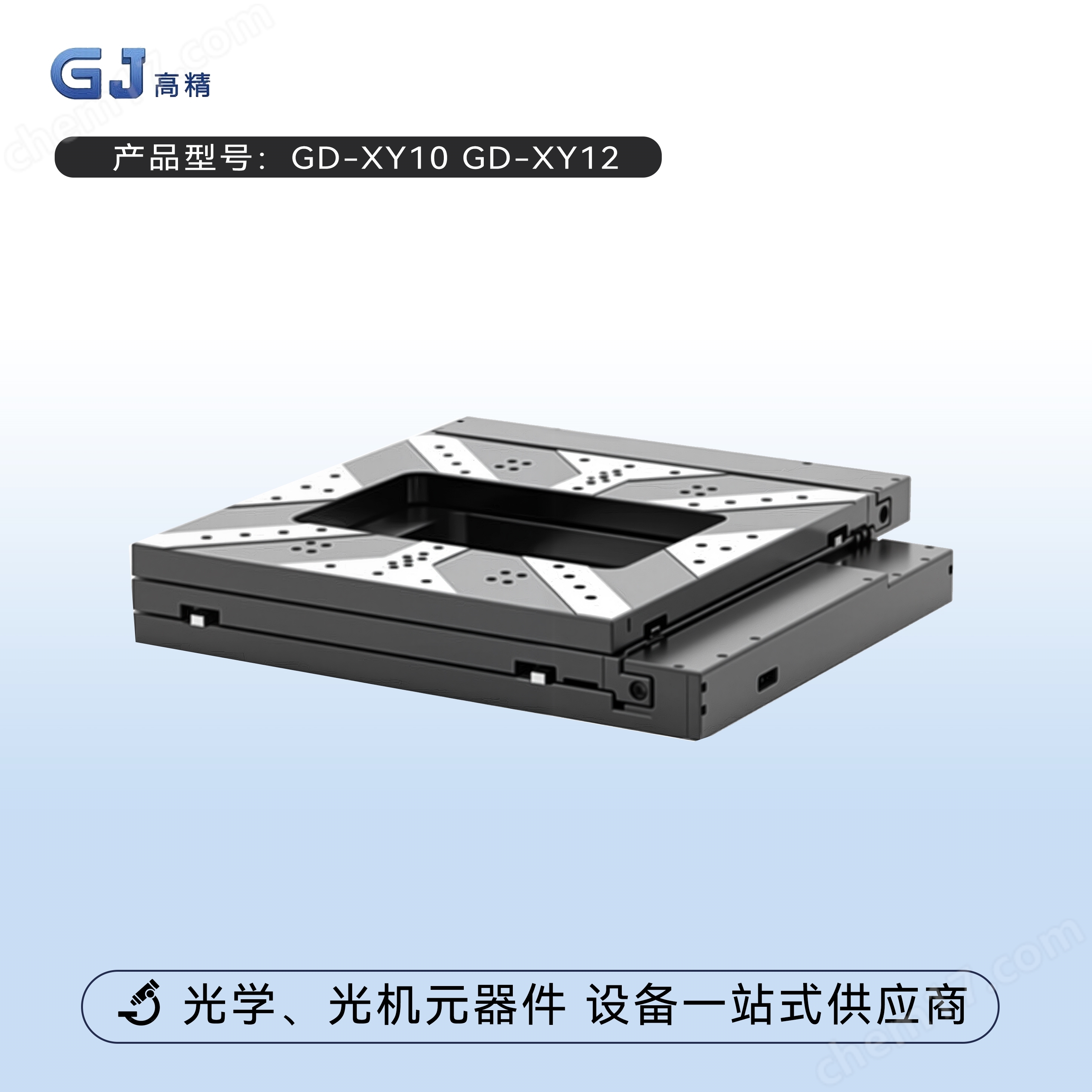

GD-XY10 直線電機中空顯微掃描平臺
- 公司名稱 北京高精科技有限責任公司
- 品牌 其他品牌
- 型號 GD-XY10
- 產地
- 廠商性質 經銷商
- 更新時間 2025/7/23 13:25:18
- 訪問次數 158
聯系方式：高精13911985317 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
高分辨率位移臺,高精度手動位移臺,高精度手動升降臺,高精度手動弧形臺,高精度手動旋轉臺,高精度手動滑臺,高精度手動直線滑臺,高精度手動角位臺,高精度電動升降臺,高精度電動對位平臺
| 產地類別 | 國產 | 產品種類 | 電動 |
|---|---|---|---|
| 價格區間 | 3萬-5萬 | 應用領域 | 綜合 |
直線電機中空顯微掃描平臺產品參數：
| 型號 | PT-ZT10 | PT-ZT200 |
| 行程 | 120(X);110(Y) | 200(XY) |
| 負載 | 2 | 10 |
| 分辨率（μm） | 0.05 | 0.05 |
| 最小步進量（μm） | 0.1 | 0.2 |
| 單向重復定位精度/保證值（μm） | ±0.25 or 0.5 | ±0.5 or 1 |
| 單向重復定位精度/典型值（μm） | ±0.1 or 0.2 | ±0.3 or 0.6 |
| 雙向重復定位精度/保證值（μm） | ±0.5 or 1 | ±1 or 2 |
| 雙向重復定位精度/典型值（μm） | ±0.3 or 0.6 | ±0.5 or 1 |
| 定位精度/保證值（μm） | ±2.5 or 5 | ±2 or 4 |
| 定位精度/典型值（μm） | ±1.5 or 3 | ±1 or 2 |
| 最大速度（mm/s） | 100 | 500 |
| 直線度（μm） | 10 | 10 |
| 平整度（μm） | 10 | 10 |
| 偏擺 | 20 | 20 |
| 俯仰 | 20 | 20 |
| 重量 | 6.9 | 32 |
※ 備注
[1]：水平放置下的中心垂直負載。
[2]：最小運動增量不等同于分辨率，最小運動增量是指運動系統在連續、穩定情況下能夠移動的最小量。一般來說，系統分辨率遠小于最小運動增量?？紤]傳動結構和編碼器對系統誤差的影響，直線電機位移臺與步進電機位移臺相比，其最小運動增量更加接近于分辨率。
[3]：精度測量數據是平臺在水平放置的情況下使用激光干涉儀測量的數據
[4]：典型值和保證值的區別見技術指南。
[5]：最大速度為典型值，根據負載和控制器的不同會有區別。
產品詳情：
高速、高精度、適配靈活
直線電機中空顯微掃描平臺專為需要高速、高精度二維定位的實驗室和工業應用而設計，尤其適用于顯微成像和自動化檢測領域。該平臺采用一體化臺面設計，搭載高性能直線電機，實現了快速、精準的二維掃描運動。其的中空結構，為光路和樣品操作提供了更大的靈活性。
直線電機中空顯微掃描平臺主要特點：
行程、精度、承載均可定制，滿足個性化需求： 可根據客戶需求定制平臺行程、精度和承載能力，滿足不同應用場景的個性化需求。
高分辨率，精細控制： 高分辨率直線電機配合高性能控制器，可實現亞微米級精確定位，保證了圖像采集的精度和清晰度。
高速運動，效率倍增： 采用直驅電機技術，速度更快，加速度更大，顯著提升掃描效率，特別適用于大視野、高分辨率成像應用。
適配靈活，輕松集成： 可適配尼康、徠卡等主流品牌的倒置顯微鏡，并提供多種配套附件，方便用戶快速集成到現有的顯微系統中。
強大軟件支持，輕松操控: 免費標準版 SDK，支持 Window、Linux 環境下多種開發語言 (C/C++、C#、Matlab、LabVIEW 等)，方便用戶進行二次開發和系統集成。
高性能控制器，實現復雜運動: 控制器支持圓弧插補、直線插補、位置記憶和任意圖形導入，可滿足各種復雜運動控制需求。（選配）
靈活通訊，無縫連接: 可選配 EtherCAT 總線控制，實現高速、穩定的數據傳輸。
產品應用：
顯微鏡 Microscope、二維掃描 2D Scan、飛秒加工 Femtosecond Processing
性能實測：
