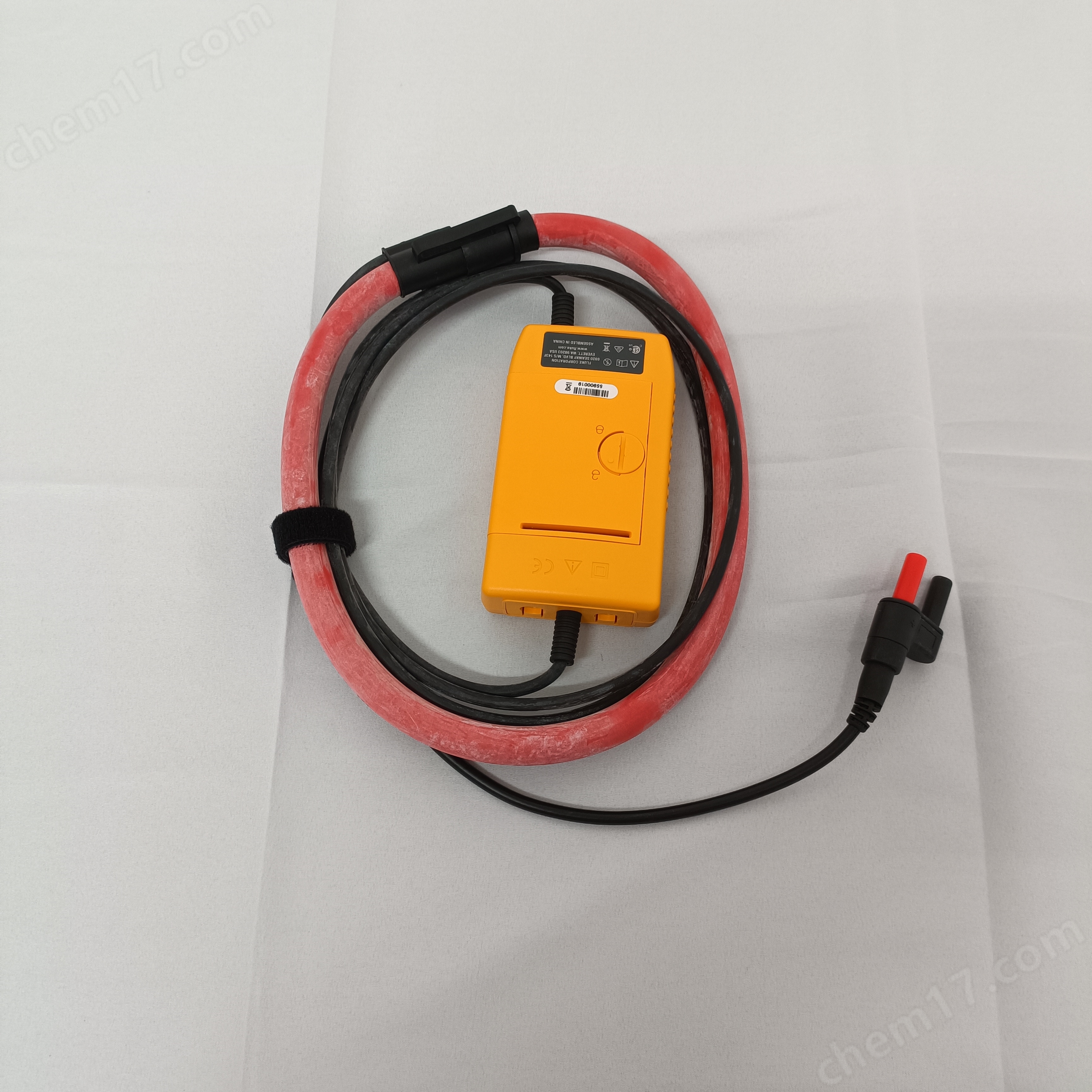

福祿克i2000 flex 交流電電流鉗表
i2000 是一款采用 Rogowski 原理的交流電電流探頭。
與多用表、記錄儀或數據記錄儀配套使用時,可用于測量高達 2000A 的電流。
靈活輕巧的測量頭讓用戶可以快速方便地在不易接近的區域中進行安裝。
主要特性
三量程: 20A、200 A 和 2000 A,100 mV/A、10 mV/A 和 1 mV/A 輸出
特別適合測量厚導線和難以接近的導線,無需斷開電路
蕞大可測導線直徑 178 mm
CAT III 600V 安全等級

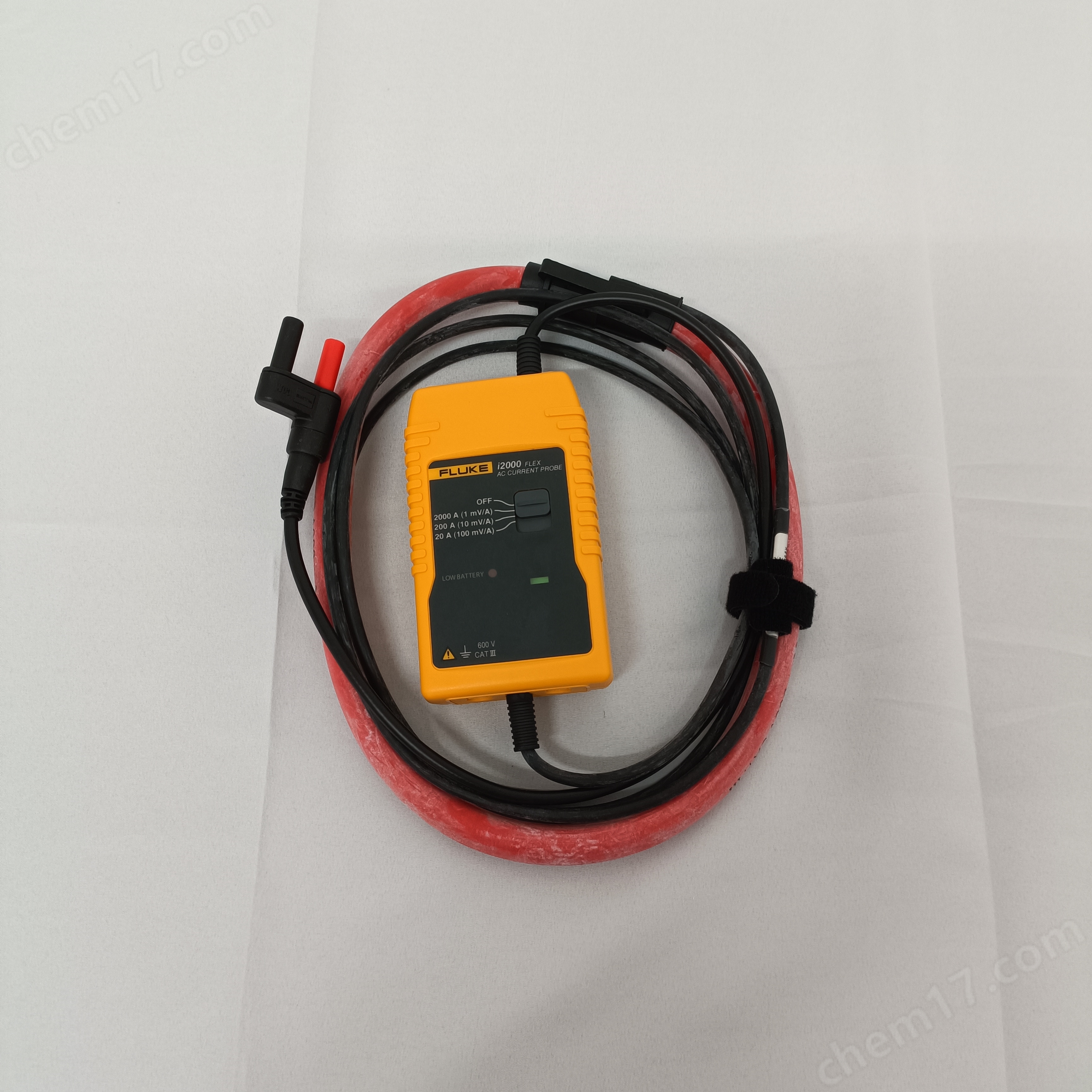

福祿克i2000 flex 交流電電流鉗表
電氣規格
電流量程 20 A
200 A
2000 A
AC rms
輸出靈敏度(交流耦合)1 mV
10 mV
100 mV
1 mV/A
負載阻抗 最小 100 kΩ
精確度 +25 °C 溫度下量程的 ± 1% (45 Hz 至 65 Hz)
線性度 10% 至 100量程讀數的 ±0.2%
噪聲 8 mV AC rms (30 A),2 mV AC rms(300 A,3000 A)
頻率范圍 10 Hz 到 20 kHz (-3 dB)
相位誤差 < ±1 °(45 Hz 至 65 Hz),±10 °(20 kHz 時)
位置靈敏度 從連接點開始時電纜長度 > 25 mm量程的 ± 2%
外場影響 從測量頭開始時電纜長度 > 200 mm量程的 ± 1%
電源 2 x AA/MN 1500/LR6 堿性電池,200 小時電池量,低電量指示燈
溫度系數 讀數的 ±0.08% /°C
工作電壓 見“安全標準”部分600 V AC rms 或 DC
通用技術規格
測量頭周長610 mm (24 in)
測量頭電纜直徑14.3 mm (0.56 in)
測量頭彎曲半徑38.1 mm (1.5 in)
電纜長度(測量頭至電子元件)2 m (6.56 ft)
輸出連接4 mm 模制安全插頭(非集成式)
工作溫度范圍0 °C 至 +70 °C(32 °F 至 158 °F)(測量頭和電子元件)
存放溫度范圍-40 °C 至 +105 °C(-40 °F 至 221 °F)(測量頭),-20 °C 至 +85 °C(-4 °F 至 185 °F)(電子元件)
工作濕度15% 至 85%(非冷凝)
重量180 g (6.34 oz)(測量頭),190 g (6.70 oz)(電子元件)
安全標準 EN 61010-031: 2002,EN 61010-2-032: 2002,EN 61010-1: 2001,600 Vrms,III 類,污染級別 2,在未絕緣導線上使用探頭時,不可超過 600 V 交流有效值或直流,且頻率低于 1 kHz。
EMC 標準 EN 61326: 1998 +A1,A2 和 A3
尺寸(高x寬x深)116 x 68.5 x 30 mm (4.56 x 2.69 x 1.18 in)
