超聲波測井儀/跨孔聲波檢測儀 HS-SBJ2C－自主研發－有多種型號供選擇.

為土木工程、巖土工程、水井管理、環境和礦山調查、油氣井等領域提供測井儀器和測試服務。聲波參數是了解檢測巖土、混凝土、土層等的力學參數，確定工區現場評價、檢查工作質量，確定地層特性、巖層物性的重要手段。

聲波測井儀用途：

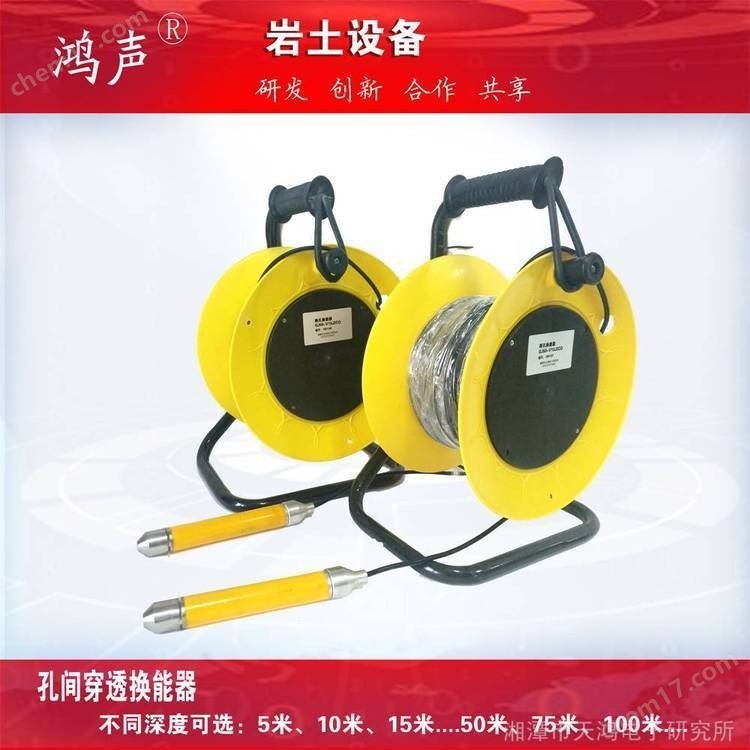

單孔聲波測井、跨孔聲波測井等。

特點

1、劃分鉆井地質剖面，分層定界，確定深度和厚度，判斷其巖性。

2、判斷巖石的儲集性，確定巖石的儲集參數，如孔隙度、泥質含量、滲透率

3、研究儲集層的含油性，確定巖石的含油飽和度、束縛水飽和度、油的可動性等。

4、開展各種地質-地球物理分析，提供豐富的地質信息。

5、油田投入開發后，監視油田動態，為油田穩產高產提供依據。

6、測量鉆井的技術狀況，如井斜、井徑、水泥膠結等，為工程建設服務。

7、如配置稀土超磁致伸縮井中發射換能器，跨孔測井間距大

8、儀器小巧、輕便適合室外作業。

9、高速、高亮大屏幕彩色液晶顯示，強光下正常工作，操作簡便、快捷，內含電子說明書幫助提示操作步驟

了解其探傷。操作快速檢測，隨時提示探傷幫

系統指標

系統 windows xp

內置電子盤 16G

顯示方式 800*600液晶高亮度顯示

操作方式 觸摸屏操作

通用接口 2個標準USB接口，可接市面上的普通U盤，USB鍵盤，USB鼠標

聲參量指標

通道數 2

發射電壓 500/1000V

發射脈寬 0.2us～1000us，可調

數據采集指標

采樣間隔 0.05us～4000us，可調

采樣長度 0.5、1、2、4、8、16、32Kb

觸發方式 單發觸發、連續觸發，外單發觸發， 外連續觸發，通道觸發

觸發電平 正／負觸發、開路觸發、短路觸發

放大指標

放大器衰減倍數 雙組 1、2、5、10、20、50、100、200 衰減

上邊帶截止頻率 直通、1MHz、100KHz、10KHz、1KHz

下邊帶截止頻率 直通、100Hz、1KHz、10KHz、100KHz。

其他參數

內置電池：鋰電池

工作溫度 -10℃～+50℃

工作濕度 ≤%85

體積 237x186x69 mm

重量 1.2kg

產品組成

(1) 聲波儀主機

(2) 配套連接線

(3) 充電器,外接電池

(4) 用戶手冊

(6) 配套軟件

(7) 檢波器

產品組成

(1) 聲波儀主機

(2) 配套連接線

(3) 充電器,外接電池（選配）

(4) 用戶手冊

(6) 配套軟件

(7) 檢波器選配

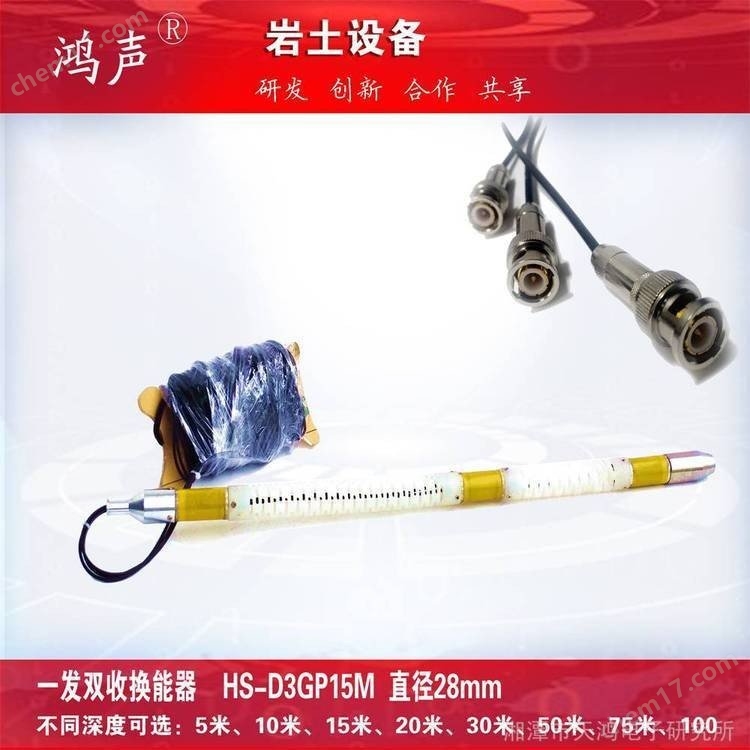

井中檢波器、一發雙收換能器 線纜長度（米標）：可定做50米、100米、150米、200米、300米--600米
