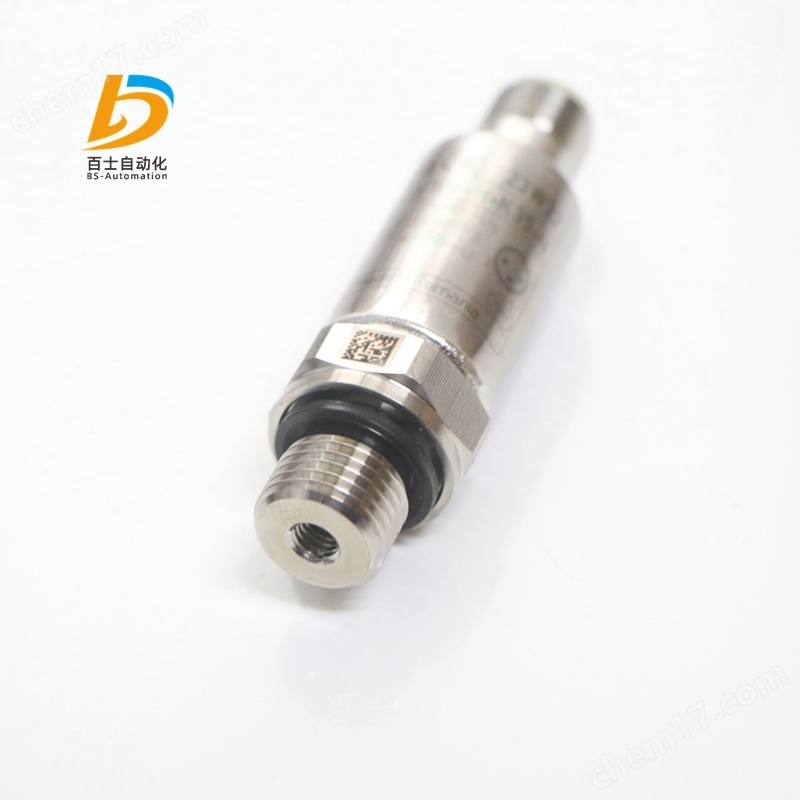

REXROTH壓力傳感器HM20-23/100-H-K35-N，武漢百士自動化設備有限公司主營銷售產品，產品實拍，原裝正品，客戶買的安心，用的放心。常用產品現貨供應，歡迎新老客戶詢價采購！

力士樂REXROTH壓力傳感器HM20-2X/100-H-K35-N

R901342025 HM20-22/100-H-K35

R901342025 HM20-2X/100-H-K35

R901342025 HM20-2X/100-H-K35-N

R901342025 HM20-23/100-H-K35-N

壓力傳感器，帶模擬輸出 0.1 … 10 V，壓力范圍 0 … 100 bar，4 針設備插頭 M12x1，A 編碼，節流元件

動態壓力控制的短信號上升時間<1 ms。所有與介質接觸的部件均由不銹鋼制成。測量精度高，小于0.5%FS。出色的過載和爆裂性能。

薄膜測量池

模擬輸出0.1至10 V

液壓連接G1/4

壓力通道中的節流元件

設備插頭4針，M12x1，A編碼

產品特性

連接尺寸外螺紋G1/4

產品系列HM20

壓力[bar]100

輸出信號0.1至10 V

電源電壓24伏直流電

電氣插頭設備插頭4針，M12 x 1，編碼A

電氣連接說明設備插頭4針，M12 x 1，編碼A，符合EN 61076-2-101

符合性說明CE，電磁兼容性2014/30/EURoHS，指令2011/65/EU

壓力流體HL、HLP、HFC、氮?dú)猓ǜ?00巴）

密封NBR

重量[kg]0.07

力士樂REXROTH液壓元件：

力士樂REXROTH泵：軸向柱塞泵（軸向柱塞定量泵、軸向柱塞變量泵）、外嚙合齒輪泵、內嚙合齒輪泵。擺線泵、葉片泵、徑向柱塞泵、電液泵。

力士樂REXROTH馬達：徑向柱塞馬達、軸向柱塞馬達（軸向柱塞定量馬達、軸向柱塞變量馬達）、外嚙合齒輪馬達。

力士樂REXROTH開/關閥：?jiǎn)蜗蜷y（止回閥、截止閥、充液閥）、方向閥（方向座閥、方向滑閥、電磁球閥、換向閥、手動閥、機械閥、電磁閥、電液換向閥）、壓力閥（溢流閥、安全閥、減壓閥、壓力截止閥、壓力順序閥）、流量控制閥（節流閥、流量控制閥、二通流量控制閥）、二通插裝閥（插裝閥、邏輯閥、插裝閥控制蓋板）。

力士樂REXROTH比例、高頻響和伺服閥：比例方向閥（直動式比例方向閥，比例換向閥，電磁比例閥，電液比例閥，先導式比例方向閥）、比例壓力控制閥（比例溢流閥，比例減壓閥）、比例流量控制閥、高頻響方向閥（直動式高頻響應比例閥，高頻響應比例換向閥，高頻響應比例方向閥、高頻響應電液比例閥，先導式高頻響應方向閥）、方向伺服閥（伺服閥，四通伺服方向閥，電液比例伺服閥）、比例插裝閥（比例方向插裝閥、高頻響方向插裝閥，高頻響換向插裝閥）、高頻響比例伺服閥附件（壓力補償器，平衡閥，插頭接線盒，電纜）。

力士樂REXROTH油路塊和閥板：底板、蓋板、過渡板、疊加閥板、多站油路塊、模塊化閥板系統、截止閥塊、控制閥塊

力士樂REXROTH電子元件：閥放大器（比例閥放大器，高響應方向閥放大板，伺服閥放大板，插頭式放大器，開/關閥接線盒）、控制值放大器（模擬放大版）、軸調節（集成閥，軸控制器，P/Q閥、數字控制軸、嵌入式控制器，P/Q放大器、模擬定位模塊）、泵控制（軸向柱塞泵數字式電子控制裝置）、電子元件附件（機架和板卡插槽，電源和穩壓設備、測試和維修設備，監測模塊，連接插頭和電纜，接頭）。

力士樂REXROTH系統：泵系統（電動液壓控制系統，變速泵驅動裝置）。

力士樂REXROTH液壓站：標準型液壓站、緊湊型液壓站、靜默液壓站、驅動單元、夾緊和驅動模塊、電機/泵裝配件、蓄能器站、過濾設備、液壓站附件（衰減器）。

力士樂REXROTH傳感器和信號發送器：壓力傳感器，電子壓力開關、機械壓力開關、壓力指示單元（壓力表，充液壓力表）、浮球開關、溫度開關、油處理（顆粒監測器、含水量測量單元）、速度傳感器、信號編碼器、斜盤傾角傳感器。

力士樂REXROTH蓄能器：液壓氣動蓄能器（薄模式蓄能器，皮囊式蓄能器，柱塞式蓄能器）、蓄能器站、蓄能器截止塊（蓄能器切斷閥）。

力士樂REXROTH過濾器：空氣過濾器、油箱安裝過濾器/回油管路過濾器、嵌入式過濾器、可通斷的雙筒過濾器/嵌入式過濾器、油路塊安裝過濾器、吸油和替換插件過濾器、籃式濾網過濾器、過濾器材料、過濾器元件（過濾器濾芯）、過濾器附件（過濾器維護指示器，密封件）。

力士樂適合液壓應用的壓力傳感器

HM20

組件系列 2X

測量液壓系統壓力

8 個測量范圍，大 630 bar

帶薄膜測量單元的傳感器

與介質接觸的組件由不銹鋼制成

高爆裂壓力，反向極性、過電壓和短路保護，確保操作安全

特性曲線 <0.5 %

非重復性 <±0.05 %

環境溫度 –40 … +85 °C

船用認證 DNV 適用于所有帶電流輸出的型號

力士樂REXROTH壓力傳感器訂貨信息：

HM20-2X/400-C-K35-N

1、類型

HM20 →測壓變換器

2、生產系列號

2X   →設備系列 20 到 29（20 到 29：安裝尺寸和插腳分配不變）

3、大壓力值

10   →10 bar

50   →50 bar

100  →100 bar

160  →160 bar

250  →250 bar

315  →315 bar

400  →400 bar

630  →630 bar

4、輸出類型

C    →電流輸出端 4 至 20 mA（獲得船用認證 DNV）

H    →電壓輸出端 0.1 至 10 V

5、插頭類型

K35  →設備插頭，4 針，M12 x 1

N   →節流元件（相當于 0.3 mm噴嘴）

電纜束或電纜插座不在供貨范圍內；請另行訂購

技術數據：

重量：0.06kg

額定溫度范圍：-25 … +80℃

環境溫度范圍：-40 … +85℃

存儲溫度范圍：-40 … +80℃

壓力介質：HL、HLP、HFC、氮?dú)猓ù笤试S 300 bar）

介質溫度范圍：-40 … +90℃

正弦試驗，符合 DIN EN 60068-2-6：10 ... 2000 Hz/大 10 g/10 個周期/3 個軸

噪音測試符合 DIN EN 60068-2-64：20 … 2000 Hz / 14 g RMS / 24 h / 3 個軸

運輸沖擊符合 DIN EN 60068-2-27：15 g/11 ms/3 個軸

壓力油口（確保排氣）：螺紋連接 G1/4 符合 DIN 3852 形式 E

外殼材料：V4A (1.4404)、PEI、HNB

材料與測量元件的過程連接：1.4542 (17-4 PH / 630); 密封圈 NBR

節流元件：在過程連接的壓力通道中。相當于 0.3 mm 的噴嘴，可降低因壓力峰值或氣蝕等高動態效應而造成損壞的風險。

節流材料：1.4305

緊固扭矩：

液壓接口

<400 bar：20 … 25Nm

≥400 bar：25 … 30Nm

連接插頭（如果不存在擰緊扭矩規格，建議使用。）：0.6 … 1.5Nm

使用壽命：6 千萬加載次數或 60000 h

電磁兼容性 (EMC)

EN 61000-6-2 / EN 61326-2-3

EN 61000-4-2 靜電放電抗干擾性檢測：4 CD / 8 AD 帶有 BWK B（kV）

EN 61000-4-3 射頻電磁波抗干擾檢測：10V/m (80 … 2700 MHz)，帶有 BWK A

EN 61000-4-4 電性快速脈沖群抗干擾檢測：2 帶有 BWK B（kV）

EN 61000-4-5 浪涌雷擊測試：1 帶有 BWK B（kV）

EN 61000-4-6 HF conducted：10V (150 kHz … 80 MHz)，帶有 BWK A

EN 61000-4-8 電源頻率磁場抗干擾檢測 50/60 Hz：100A/m，帶有 BWK A

EN 61000-4-9 電源頻率磁場脈沖抗干擾檢測：1000A/m 帶有 BWK A

EN 61000-6-3 / EN 61326-2-3

EN 55016-2-1 干擾電壓檢測：0.15 … 30MHz（等級 B，EN 55022）

EN 55016-2-3 無線電干擾場強檢測：30 … 1000MHz（等級 B, EN 55022）

電氣連接：連接器，4 極 M12 x 1，外殼上

防護等級符合 EN 60529 標準：IP65 / IP67（如果使用的是適合且正確安裝的連接插頭。）

符合性：

CE：根據 EMC 指令

UKCA：根據 "UK EMC Regulations

輸入：

電源：：24V

電流消耗：≤ 12mA

絕緣電阻：> 100MΩ(500 VDC)

輸出：

輸出信號：

電流：4 … 20mA

電壓：0.1 … 10V

設置時間 (10 ... 90 %)：< 1ms

特性曲線（在整體測量范圍內，包括非線性、滯后、零電位和端值偏差，符合 IEC 61298-2 規定的測量偏差要求）：< 0.5%

溫度系數

零位和范圍

額定溫度范圍內：< 0.1%/10 K

超出額定溫度范圍：< 0.2%/10 K

特定條件下的長期漂移（1 年）：< ± 0.1%

德國力士樂REXROTH壓力傳感器訂貨號和型號：

R901342022 HM20-20/050-C-K35

R901342022 HM20-21/050-C-K35

R901342022 HM20-22/050-C-K35

R901342024 HM20-21/100-C-K35

R901342025 HM20-21/100-H-K35

R901342025 HM20-22/100-H-K35

R901381345 HM20-21/160-C-K35

R901381347 HM20-21/160-H-K35

R901342033 HM20-21/400-C-K35

R901342035 HM20-21/630-C-K35

R901342036 HM20-21/630-H-K35

R901342026 HM20-22/250-C-K35

R901342027 HM20-21/250-H-K35

R901342027 HM20-22/250-H-K35

R901342033 HM20-22/400-C-K35

R901342022 HM20-2X/50-C-K35

R901342023 HM20-2X/50-H-K35

R901342023 HM20-22/050-H-K35

R901342024 HM20-2X/100-C-K35

R901342025 HM20-2X/100-H-K35

R901381345 HM20-2X/160-C-K35

R901381347 HM20-2X/160-H-K35

R901342026 HM20-2X/250-C-K35

R901342027 HM20-2X/250-H-K35

R901342029 HM20-2X/315-C-K35

R901342030 HM20-2X/315-H-K35

R901342033 HM20-2X/400-C-K35

R901342034 HM20-2X/400-H-K35

R901342024 HM20-20/100-C-K35

R901342025 HM20-20/100-H-K35

R901381345 HM20-20/160-C-K35

R901381347 HM20-20/160-H-K35

R901342026 HM20-20/250-C-K35

R901342027 HM20-20/250-H-K35

R901342029 HM20-20/315-C-K35

R901342030 HM20-20/315-H-K35

R901342033 HM20-20/400-C-K35

R901342034 HM20-20/400-H-K35

R901342034 HM20-22/400-H-K35

R901342038 HM20-23/315-F-C13-0,5-N

0811405545 HM18-1X/210-C-B/V0/0

0811405543 HM18-1X/210-C-R/V0/0

0811405541 HM18-1X/210-C-S/V0/0

0811405552 HM18-1X/210-D-R/V0/0

0811405531 HM18-1X/210-V-R/V0/0

0811405540 HM18-1X/210-V-S/V0/0

0811405559 HM18-1X/315-V-B/V0/0

0811405546 HM18-1X/350-C-B/V0/0

0811405544 HM18-1X/350-C-R/V0/0

0811405542 HM18-1X/350-C-S/V0/0

0811405553 HM18-1X/350-D-R/V0/0

0811405535 HM18-1X/350-N-B/V0/0

0811405557 HM18-1X/350-N-S/V0/0

0811405538 HM18-1X/350-N-S/V0/0

0811405532 HM18-1X/350-V-R/V0/0

0811405547 HM18-1X/350-V-S/V0/0

0811405556 HM18-1X/060-C-R/V0/0

0811405549 HM18-1X/060-C-S/V0/0

0811405533 HM18-1X/060-V-S/V0/0

0811405548 HM18-1X/100-C-S/V0/0

0811405537 HM18-1X/100-N-S/V0/0

0811405554 HM18-1X/100-V-S/V0/0

0811405539 HM18-1X/160-C-B/V0/0

0811405534 HM18-1X/200-N-B/V0/0

0811405536 HM18-1X/200-N-S/V0/0

HM17-1X/100-C/V0/0

HM17-1X/200-C/V0/0

HM17-10/100-C/V0/0

HM17-11/400-C/V0/0

HM17-10/200-C/V0/0

HM17-1X/050-F/V0/0

HM17-1X/100-H/V0/0

HM17-11/315-C/V0/0

HM17-11/450-C/V0/0

HM17-1X/250-H/V0/0

HM17-1X/400-C/V0/0

HM17-10/315-C/V0/0

HM17-1X/250-C/V0/0

HM20-11/100-C-K35

HM20-11/400-C-K35

HM20-1X/400-C-K35

HM20-1X/100-C-K35

HM20-10/250-C-K35

HM20-11/250-H-K35

HM20-11/400-H-K35

HM20-1X/400-H-K35

HM20-1X/100-H-K35

HM20-1X/250-H-K35

HM20-1X/250-C-K35

HM20-11/250-C-K35

HM20-11/100-H-K35

HM20-10/100-C-K35

HM20-10/100-H-K35

HM20-10/250-C-K35

HM20-10/250-H-K35

HM20-10/400-C-K35

HM20-10/400-H-K35

HM20-21/050-H-K35

力士樂REXROTH壓力傳感器

R901342023 HM20-22/050-H-K35

R901342023 HM20-2X/050-H-K35

R901342023 HM 20-2X/050-H-K35-N

壓力傳感器，帶模擬輸出 0.1 … 10 V，壓力范圍 0 … 50 bar，4 針設備插頭 M12x1，A 編碼

動態壓力控制的短信號上升時間<1 ms。所有與介質接觸的部件均由不銹鋼制成。測量精度高，小于0.5%FS。出色的過載和爆裂性能。

薄膜測量池

模擬輸出0.1…10 V

液壓連接G1/4

壓力通道中的節流元件

連接器4極，M12x1，A編碼

產品屬性

連接圖外螺紋G1/4

產品系列HM20

壓力[bar]50

輸出信號0.1…10伏

電源電壓24伏直流電

電氣連接器接頭，4極，M12 x 1，編碼A

電氣連接說明連接器，4極，M12 x 1，編碼A，符合EN 61076-2-101

符合性說明CE–電磁兼容性2014/30/EURoHS指令2011/65/EU

液壓油HL、HLP、HFC、氮?dú)猓ǜ?00巴）

密封NBR

重量[kg]0.07

力士樂REXROTH壓力傳感器

R901466597 HM20-2X/250-C-K35-N

R901466597 HM20-23/250-C-K35-N

R901342026 HM20-22/250-C-K35

壓力傳感器，帶模擬輸出 4 … 20 mA，壓力范圍 0 … 250 bar，4 針設備插頭 M12x1，A 編碼，節流元件

動態壓力控制的短信號上升時間<1 ms。所有與介質接觸的部件均由不銹鋼制成。測量精度高，小于0.5%FS。出色的過載性能。

薄膜測量池

輸出4...20毫安

模擬輸出：4…20mA

液壓連接G1/4

壓力管中的節氣門元件

壓力通道中的節流元件

連接器4極，M12x1，A編碼

產品屬性

連接圖外螺紋G1/4

產品系列HM20

壓力[bar]250

輸出信號4…20毫安

電源電壓24伏直流電

電氣連接器接頭，4極，M12 x 1，編碼A

電氣連接說明連接器，4極，M12 x 1，編碼A，符合EN 61076-2-101

符合性說明CE–電磁兼容性2014/30/EURoHS指令2011/65/EU

液壓油HL、HLP、HFC、氮?dú)猓ǜ?00巴）

密封NBR

重量[kg]0.06

力士樂REXROTH壓力傳感器 HM20-2X/250-H-K35

R901342027 HM20-22/250-H-K35

壓力傳感器，帶模擬輸出 0.1 … 10 V，壓力范圍 0 … 250 bar，4 針設備插頭 M12x1，A 編碼

R901456333 HM 20-2X/250-H-K35-N

壓力傳感器，帶模擬輸出 0.1 … 10 V，壓力范圍 0 … 250 bar，4 針設備插頭 M12x1，A 編碼，節流元件

動態壓力控制的短信號上升時間<1 ms。所有與介質接觸的部件均由不銹鋼制成。測量精度高，小于0.5%FS。出色的過載和爆裂性能。

薄膜測量池

模擬輸出0.1…10 V

液壓連接G1/4

壓力管中的節氣門元件

壓力通道中的節流元件

連接器4極，M12x1，A編碼

產品屬性

連接圖外螺紋G1/4

產品系列HM20

壓力[bar]250

輸出信號0.1…10伏

電源電壓24伏直流電

電氣連接器接頭，4極，M12 x 1，編碼A

電氣連接說明連接器，4極，M12 x 1，編碼A，符合EN 61076-2-101

符合性說明CE–電磁兼容性2014/30/EURoHS指令2011/65/EU

液壓油HL、HLP、HFC、氮?dú)猓ǜ?00巴）

密封NBR

重量[kg]0.07

力士樂REXROTH壓力傳感器

R901342034 HM20-22/400-H-K35

R901342034 HM20-2X/400-H-K35

壓力傳感器，帶模擬輸出 0.1 … 10 V，壓力范圍 0 … 400 bar，4 針設備插頭 M12x1，A 編碼

R901466598 HM 20-2X/400-H-K35-N

壓力傳感器，帶模擬輸出 0.1 … 10 V，壓力范圍 0 … 400 bar，4 針設備插頭 M12x1，A 編碼，節流元件

動態壓力控制的短信號上升時間<1 ms。所有與介質接觸的部件均由不銹鋼制成。測量精度高，小于0.5%FS。出色的過載性能。

薄膜測量池

模擬輸出0.1…10 V

液壓連接G1/4

壓力通道中的節流元件

連接器4極，M12x1，A編碼

產品屬性

連接圖外螺紋G1/4

產品系列HM20

壓力[bar]400

輸出信號0.1…10伏

電源電壓24伏直流電

電氣連接器接頭，4極，M12 x 1，編碼A

電氣連接說明連接器，4極，M12 x 1，編碼A，符合EN 61076-2-101

符合性說明CE–電磁兼容性2014/30/EURoHS指令2011/65/EU

液壓油HL、HLP、HFC、氮?dú)猓ǜ?00巴）

密封NBR

重量[kg]0.07

力士樂REXROTH液壓比例方向閥

R900954061 4WRA10E60-2X/G24K4/V

公稱尺寸 10，符號 E，電氣帶外接電子元件，24 V DC

工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。

滑閥

直接驅動

產品屬性

連接圖ISO 4401-05-04-05

產品系列4WRA10

工作壓力[bar]315

流量[l/min]75

滑閥符號符號E

連接類型底板安裝

標稱流量[l/min]60

尺寸10

驅動類型帶外部電子設備的電氣

端口數量4.

切換位置數量3.

電源電壓24伏直流電

電氣連接器3極連接器（2+PE）

電氣連接說明符合EN 175301-803的3極連接器（2+PE）

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封FKM

重量[kg]6.

力士樂REXROTH不帶電氣位置反饋，帶集成電子元件 (OBE) 的直動式二位四通和三位四通比例方向閥4WRAE

規格 6, 10

組件系列 2X

大工作壓力 315 bar

大流量 75 l/min

不帶電氣位置反饋，帶集成電子元件 (OBE) 的直動式比例方向閥

控制液壓油的流向和流量

通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作

用于底板安裝：孔圖按 ISO 4401

彈簧定中的控制滑板

在閥板設計中兩位四通及三位四通比例方向閥用作直動式設備。通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作。通過集成電子元件控制線圈。

設置：

閥門的基本構成包括：

帶連接面的殼體 (1)

帶有壓縮彈簧（3 和 4）的控制閥芯 (2)

帶對中螺紋的線圈（5 和 6）

集成電子元件 (7)

線圈（5 和 6）斷電后，控制閥芯 (2) 將通過壓縮彈簧（3 和 4）保持在中心位置

通過為比例電磁鐵通電，例如，為線圈“b”(6) 通電，從而直接操作控制閥芯 (2)

控制閥芯 (2) 與電氣輸入信號成比例地向左移動

通過具有漸進流體特性的節流橫截面，進行從 P 到 A 及從 B 到 T 的連接

關閉線圈 (6)

控制閥芯 (2) 在壓縮彈簧 (3) 的作用下返回到中心位置

帶兩個閥芯位置的閥門（型號 4WRA...A...）：

基本上，此型號閥的功能與帶三個閥芯位置的閥門功能相對應。但是，此雙閥芯位置閥僅配有線圈“a”。它配有帶 NG 6 的保護塞 (8.1) 或帶 NG10 的蓋 (8.2) 來代替第二個比例電磁鐵。

注意：

不得讓油箱管路排空運行。在相應的安裝條件下，必須安裝一個預載閥（預載壓力約為 2 bar）。

型號詳情舉例：

4WRAE6E30-23/G24K31/A1V

4→4 個主油口

WRAE →帶集成電子元件的比例方向閥

6→ 通徑6（通徑6，通徑10）

E→油路機能型（E,E1,W,W1,EA,WA）

30→ 額定流量 6通徑 30 l/min（7 l/min，15 l/min）

        額定流量10通徑 （30 l/min，60 l/min）

23→組件系列 20 ... 29（20 ... 29：安裝和連接尺寸不變）

G24→電源電壓 24 V

K31→連接器 DIN EN 175201-804

A1→控制值 ±10 V（F1=控制值 4 至 20 mA）

V→密封材料FKM 密封件（M=NBR 密封件）

液壓

型號   4WRAE

規格  6   10

安裝位置  任意位置，好為水平

周圍溫度范圍  -20 … +50°C

存儲溫度范圍  -20 … +80°C

重量：2.2kg   6.8kg

液壓油 符合 DIN 51524 規定的礦物油（HL、HLP）

液壓油溫度范圍  -20 … +80°C（+40 … +50℃）

粘度范圍  20 … 380mm2/s（30 … 46mm2/s）

液壓油的大允許污染度，符合 ISO 4406 (c) 規定的清潔度等級  等級 20/18/15 符合 ISO 4406 (c)

滯后  ≤ 5%

反向死區  ≤ 1%

響應靈敏度  ≤ 0.5%

電氣

電壓類型直流電壓

大線圈電流  2.5A

大電流消耗

放大器  1.8A

放大器（脈沖電流）  3A

電磁線圈電阻

20 °C 時的低溫值  2Ω

大高溫值  3Ω

啟動時間  100%

高線圈溫度+ 150°C

電源  24VDC

電源電壓范圍  19 … 35V

控制值輸入"A1"  ± 10V

控制值輸入范圍“F1”  4 … 20mA

德國力士樂REXROTH比例閥物料號和型號：

R900954071 4WRAE6E30-23/G24K31/A1V

R900762072 4WRAE6W30-23/G24K31/F1V

R900954076 4WRAE6W07-23/G24K31/A1V

R900965674 4WRAE10E60-2X/G24K31/F1V

R900954083 4WRAE10E60-2X/G24K31/A1V

R900558356 4WRAE10E60-2X/G24N9K31/A1V

R900929318 4WRAE10E60-2X/G24N9K31/F1V

R900710530 4WRAE10W60-2X/G24K31/F1V

R900954088 4WRAE10W60-22/G24K31/A1V

R900900988 4WRAE10W60-2X/G24N9K31/A1V

R900920055 4WRAE10W60-2X/G24N9K31/F1V

R900954089 4WRAE10W1-60-2X/G24K31/A1V

R900732536 4WRAE10W1-60-2X/G24K31/F1V

R900936006 4WRAE10W1-60-2X/G24N9K31/A1V

R900949757 4WRAE10W1-60-2X/G24N9K31/F1V

力士樂REXROTH比例閥R900954076

液壓比例方向閥 4WRAE6W07-2X/G24K31/A1V

R900954076 4WRAE6W07-23/G24K31/A1V

公稱尺寸 6, , 符號 W, , 通過集成電子元件實現電氣控制, , 24 VDC

工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。

滑閥

直接驅動

產品屬性

連接圖ISO 4401-03-02-0-05

產品系列4WRA.6,10

工作壓力[bar]315

流量[l/min]42

滑閥符號符號W

連接類型底板安裝

標稱流量[l/min]7.

大小6.

驅動類型帶集成電子設備的電氣

端口數4.

切換位置數量3.

電源電壓24伏直流電

電子連接器連接器，7極（6+PE）

電氣連接說明符合EN 175301-803的3極連接器（2+PE）

無線連接模擬，指令值±10 V

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封FKM

重量[kg]2.2

力士樂REXROTH比例閥R900954071

液壓比例方向閥 4WRAE6E30-2X/G24K31/A1V

R900954071 4WRAE6E30-23/G24K31/A1V

公稱尺寸 6, , 符號 E, , 通過集成電子元件實現電氣控制, , 24 VDC

工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。

滑閥

直接驅動

帶隱蔽式輔助驅動裝置

產品屬性

連接圖ISO 4401-03-02-0-05

產品系列4WRA.6,10

工作壓力[bar]315

流量[l/min]42

滑閥符號符號E

連接類型底板安裝

標稱流量[l/min]26

大小6.

驅動類型帶集成電子設備的電氣

端口數4.

切換位置數量3.

電源電壓24伏直流電

電子連接器連接器，7極（6+PE）

電氣連接說明符合EN 175301-803的3極連接器（2+PE）

無線連接模擬，指令值±10 V

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封FKM

重量[kg]2.2

力士樂REXROTH比例閥R900762072

液壓比例方向閥 4WRAE6W30-2X/G24K31/F1V

R900762072 4WRAE6W30-23/G24K31/F1V

公稱尺寸 6, , 符號 W, , 通過集成電子元件實現電氣控制, , 24 VDC

工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。

滑閥

直接驅動

帶隱蔽式輔助驅動裝置

產品屬性

連接圖ISO 4401-03-02-0-05

產品系列4WRA.6,10

工作壓力[bar]315

流量[l/min]42

滑閥符號符號W

連接類型底板安裝

標稱流量[l/min]26

大小6.

驅動類型帶集成電子設備的電氣

端口數4.

切換位置數量3.

電源電壓24伏直流電

電子連接器連接器，7極（6+PE）

電氣連接說明符合EN 175301-803的3極連接器（2+PE）

無線連接模擬，指令值4…20mA

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封FKM

重量[kg]2.2

力士樂REXROTH帶電氣位置反饋，不帶集成電子元件 (OBE) 的直動式二位四通和三位四通比例方向閥4WRE

規格 6

組件系列 2X

大工作壓力 315 bar

大流量 80 l/min

帶電氣位置反饋和外部電子元件的直動式比例方向閥

調整體積流量的方向和大小

通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作

用于底板安裝：孔圖按 ISO 4401

彈簧定中的控制滑板

型號 4WRE...-2X/...

在閥板設計中兩位四通及三位四通比例方向閥用作直動式設備。通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作。線圈由外部電子元件進行控制。

設置：

閥門的基本構成包括：

帶連接面的殼體 (1)

帶有壓縮彈簧（3 和 4）與彈簧座（5 和 6）的控制閥芯 (2)

帶對中螺紋的線圈（7 和 8）

位置傳感器 (9)

線圈（7 和 8）斷電后，位于彈簧座（5 和 6）之間的壓縮彈簧（3 和 4）可將控制閥芯 (2) 置于中心位置

可通過控制比例電磁鐵（例如，線圈“b”(8)）直接操作控制閥芯 (2)

控制閥芯 (2) 與電氣輸入信號成比例地向左移動

通過具有漸進流量特性的節流橫截面，

進行從 P 到 A 及從 B 到 T 的連接

關閉線圈 (8)

控制閥芯 (2) 在壓縮彈簧 (3) 的作用下返回到中心位置

功能：

在斷電狀態下，線圈的復位彈簧使得控制閥芯 (2) 保持在機械中心位置。使用帶有符號“V”的控制閥芯時，此位置與液壓中心位置不對應！電動閥控制環關閉時，控制閥芯將位于液壓中心位置。

重要注意事項：

PG 裝配 (11) 不得打開。位于下方的調節螺母的機械調節已禁用，該操作會損壞閥門！

帶兩個閥芯位置的閥門：（型號 4WRE…A...）

基本上，此型號閥的功能與帶三個閥芯位置的閥門功能相對應。但是，此雙閥芯位置閥僅配有線圈“a”(7)。它配有保護塞 (10) 來代替第二個比例電磁鐵。

注意：

由于設計原理，閥內固有內部泄漏，泄漏量可能隨著使用年限而增加。

注意：

不得讓油箱管路排空運行。在相應的安裝條件下，必須安裝一個預載閥（預載壓力約為 2 bar）。

型號示例：

4WRE6V16-22/G24K4/V

4→4 個主油口

WRE→帶電氣位置反饋的比例方向閥

6→通徑6（通徑10）

V→技能符號（E; E1-; V; V1-; W; W1-; EA; WA）

16→額定流量 NG6 16 l/min（4 l/min，8 l/min，32 l/min）

       額定流量 NG10（25 l/min，50 l/min，75 l/min）

22→組件系列 20 ... 29（20 ... 29：安裝和連接尺寸不變）

G24→電源電壓 24 V

K4→連接器 DIN EN 175301-803

V→FKM 密封件（M=NBR 密封件）

型號  4WRE

規格  6

安裝位置  任意位置，好為水平

周圍溫度范圍  -20 … +70°C

存儲溫度范圍  -20 … +80°C

重量  2.2kg

MTTFD 值符合 EN ISO 13849  150y

大工作壓力  315bar

大工作壓力

接口 P  315bar

接口 T 210 bar

Anschluss A 315 bar

油口 B  315bar

大流量  80l/min

額定流量  4l/min  8l/min  16l/min  32l/min

液壓油  HL、HLP

液壓油溫度范圍  -20 … +80°C（+40 … +50℃）

粘度范圍  20 … 380mm2/s（30 … 46mm2/s）

液壓油的大允許污染度，符合 ISO 4406 (c) 規定的清潔度等級

等級 20/18/15 符合 ISO 4406 (c)

滯后  ≤ 0.1%

反向死區  ≤ 0.05%

響應靈敏度  ≤ 0.05%

更改下列項時的零位漂移

液壓油溫度  ≤ 0.15%/10 K

工作壓力  ≤ 0.1%/100 bar

電氣

規格  6

電壓類型  直流電壓

大電流消耗

（放大器）  2A

（放大器（脈沖電流））  3A

電磁線圈電阻

20 °C 時的低溫值  2.65Ω

大高溫值  4.05Ω

啟動時間 100%

高線圈溫度  150°C

防護等級符合 DIN EN 60529  IP65（如果使用的是適合且正確安裝的連接插頭。）

電源  24V

電源電壓范圍  19,4 … 35V

德國力士樂REXROTH比例閥物料號和型號：

R900968149 4WRE6E1-08-2X/G24K4/V

R900968149 4WRE6E1-08-22/G24K4/V

R900954092 4WRE6E16-2X/G24K4/V

R900954094 4WRE6E1-32-2X/G24K4/V

R900941264 4WRE6W08-2X/G24K4/V

R900944121 4WRE6W16-2X/G24K4/V

R900933480 4WRE6W32-2X/G24K4/V

R900965434 4WRE6WA16-2X/G24K4/V

R901032028 4WRE6V08-22/G24K4/V-822

R901036556 4WRE6V16-22/G24K4/V-822

力士樂REXROTH帶集成電子元件 (OBE) 和電氣位置反饋的先導式高頻響方向閥

4WRDE

規格 10 … 27

組件系列 6X

大工作壓力 350 bar

大流量 1000 l/min

額定流量 25 … 500 l/min

-響應靈敏度高，滯后小

高質量-伺服閥性能先導控制閥控制閥芯和套筒

靈活-適用于非常的動態應用中的位置、速率、力量和壓力控制

可靠-經過驗證且堅固耐用的設計

4WRDE 型閥門是一個帶電氣位置反饋和集成電子元件 (OBE) 的三級先導式方向控制閥。

設置

閥的基本構成是：

4WS2EM6-2X 型號二級助力模式先導控制閥

包括殼體和主級控制閥芯的主級

帶主級感應式位置傳感器的集成電子元件

功能

在集成電子元件 (OBE) 中，主級控制閥芯的控制值將與位置理論值進行比較。在存在差值（控制偏差）的情況下，先導控制閥的一級將被控制（干力矩馬達和噴嘴擋板系統）。這樣，可以實現噴嘴擋板系統的擋板的偏斜。擋板距離先導油流經的兩個控制噴嘴其中一個的距離將減少，而距離另一個噴嘴的距離將增加。通過連接孔，與控制信號類似，產生的流量差導致控制閥芯在先導控制閥（第二級）中偏斜。先導控制閥釋放的流量使主級（第三級）控制閥芯偏斜，直至其實際位置值與控制值相符?？刂崎y芯的行程通過控制值的比例進行控制。

閥門特點

閥門的出廠設置為震蕩默認設置，恒定頻率為 400 Hz。

電源電壓故障

應用先導油壓后，主級控制閥芯將移動至未定義的終端位置。這一連接中產生的加速力可能導致機械損壞。

如果使用方向疊加閥（請參閱訂貨代碼），則在斷電情況下主級的兩個先導油腔將短路。

對于符號 E、E1-、W6 和 W8，主級閥芯將使用彈簧對中中心位置。

對于符號 V 和 V1，主級閥芯將使用彈簧操作的偏移位置（P-B 和 A-T）（公差范圍為控制閥芯行程的 1% ... 11%）

注意：

零電位更改和/或顫振電流振幅可能導致系統損壞，故只能由的人員執行。

先導控制閥只能由力士樂員工進行維護。有一種例外情況，即根據附件列表更換過濾器和密封件。在裝配過程中，必須確保密封件已正確固定且保護塞已擰緊。保護塞的緊固扭矩為 30 Nm。

型號“Y”

外部先導油供油，外部先導油回油

在本型號中，先導油由單獨的先導油路供給（外部）。先導油回油不流入主閥的 T 通道，而是單獨通過油口 Y 流入油箱（外部）。

型號“PY”

內部先導油供油，外部先導油回油

使用本型號時，先導油由主閥的 P 通道供給（內部）。先導油回油不流入主閥的 T 通道，而是單獨通過油口 Y 流入油箱（外部）。在底板中，必須關閉油口 X。

型號“PT”

內部先導油供油，內部先導油回油

使用本型號時，先導油由主閥的 P 通道供給（內部）。先導油直接流回主閥的 T 通道（內部）。在底板中，必須關閉油口 X 和 Y。

型號“XT”

外部先導油供油，內部先導油回油

在本型號中，先導油由單獨的先導油路供給（外部）。先導油直接流回主閥的 T 通道（內部）。在進油聯中，必須關閉油口 Y。

德國力士樂REXROTH電液比例閥物料號和型號：

R900970576 4WRDE10V1-100L-5X/6L24K9/MR

R901469206 4WRDE10V1-100L-60/MXY/24A5

R900970066 4WRDE10V25L-5X/6L24K9/M

R901586722 4WRDE10V25L-6X/MXY/24A5

R900717903 4WRDE10V100P-5X/6L24K9/M

R901482415 4WRDE10V100P-6X/MXY/24A5

R900959726 4WRDE10V25L-5X/6L24K9/MR-202

R901515021 4WRDE10VN25L-6X/MXY/24A5

R901545433 4WRDE10V100L-6X/MPY/24A5

R900959509 4WRDE10V50P-5X/6L15K9/M-280

R901486260 4WRDE10V50L-6X/MXY/24A5-280

R900957525 4WRDE16V125L-5X/6L24K9/WG152MR

R901555688 4WRDE16V150L-6X/MXYWG/24A5

R900959564 4WRDE16V125L-5X/6L24K9/M-202

R900971284 4WRDE16V125L-5X/6L24TK9/M

R901454653 4WRDE16VN150L-6X/MXY/24A5

R900957581 4WRDE16V200L-5X/6L24K9/MR

R901435604 4WRDE16V-220L-6X/MXY/24A5

R901435604 4WRDE16V-220L-60/MXY/24A5

R900556016 4WRDE16V125-5X/6L24Z4/MR-202

R901478223 4WRDE16V150L-6X/MXY/24A5

R900906719 4WRDE16V200-5X/6L24Z4/MR-202

R901570485 4WRDE16VN220L-6X/MXY/24A5

R901437304 4WRDE16E200L-5X/6L24K9/WG152M-280

R901561651 4WRDE16E220L-6X/MXYWG/24A5-280

R901142198 4WRDE16E200L-5X/6L24K9/M-280

R901480450 4WRDE16E220L-6X/MXY/24A5-280

R901479865 4WRDE16V1-220L-6X/VXY/24F1

R900960138 4WRDE16V125L-5X/6L24TK9/WG152MR

R901535483 4WRDE16V150L-6X/MXTWG/24A5

R901454650 4WRDE16V1-220L-60/MXY/24A5

R900961105 4WRDE16E125L-52/6L24K9/MR

R900748327 4WRDE16V125L-5X/6L24K9/M-280

R901547078 4WRDE16V150L-6X/MXY/24A5-280

R901437336 4WRDE25E220L-5X/6L24K9/WG152MR-280

R901562032 4WRDE25E220L-6X/MXYWG/24A5-280

R901520296 4WRDE25V1-350L-6X/MXYWG/24A5

R901122640 4WRDE25E220L-5X/6L24K9/MR-280

R901524555 4WRDE25E220L-6X/MXY/24A5-280

R900978280 4WRDE25V350L-5X/6L24K9/MR

R901484472 4WRDE25V350L-6X/MXY/24A5

R900941436 4WRDE25V1-220L-5X/6L24K9/WG152MR

R900718325 4WRDE27V1-500L-5X/6L24K9/M-576

R901547592 4WRDE27V1N-500L-6X/MXY/24F1

R900944032 4WRDE27V1-500L-5X/6L24K9/WG152MR

R901484473 4WRDE27V1-500L-6X/MXYWG/24A5

R901144795 4WRDE27W500L-53/6L24K9/MR

R901538130 4WRDE27W6-500L-60/MXY/24A5

力士樂REXROTH比例閥R901555688

液壓比例方向閥 4WRDE16V150L-6X/MXYWG/24A5

R901555688 4WRDE16V150L-60/MXYWG/24A5

公稱尺寸 16, , 符號 V, , 通過集成電子元件實現電氣控制, , 24 VDC

工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向，通過內部活塞位置反饋實現高精度。

滑閥

由伺服電動機控制的

線性的

外部先導油供應、外部先導油回油

產品屬性

連接圖ISO 4401-07-07-0-05

產品系列4WRDE

工作壓力[bar]350

流量[l/min]460

滑閥符號符號V

連接類型底板安裝

標稱流量[l/min]150

大小16

驅動類型帶集成電子設備的電氣

端口數4.

切換位置數量3.

電源電壓24伏直流電

電子連接器連接器，7極（6+PE）

電氣連接說明符合EN 175201-804的7極（6+PE）連接器

無線連接模擬，指令值±10 V

液壓油HL、HLP、HLPD、HVLP、HVLPD、HFC

密封NBR

重量[kg]10.5

力士樂REXROTHR901484472

液壓比例方向閥 4WRDE25V350L-6X/MXY/24A5

R901484472 4WRDE25V350L-60/MXY/24A5

公稱尺寸 25, , 符號 V, , 通過集成電子元件實現電氣控制, , 24 VDC

工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向，通過內部活塞位置反饋實現高精度。

滑閥

由伺服電動機控制的

線性的

外部先導油供應、外部先導油回油

產品屬性

連接圖ISO 4401-08-08-05

產品系列4WRDE

工作壓力[bar]350

流量[l/min]870

滑閥符號符號V

連接類型底板安裝

標稱流量[l/min]350

大小25

驅動類型帶集成電子設備的電氣

端口數4.

切換位置數量3.

電源電壓24伏直流電

電子連接器連接器，7極（6+PE）

電氣連接說明符合EN 175201-804的7極（6+PE）連接器

無線連接模擬，指令值±10 V

液壓油HL、HLP、HLPD、HVLP、HVLPD、HFC

密封NBR

重量[kg]17.5

力士樂REXROTH比例閥R901469206

液壓比例方向閥 4WRDE10V1-100L-6X/MXY/24A5

R901469206 4WRDE10V1-100L-60/MXY/24A5

公稱尺寸 10, , 符號 V1, , 通過集成電子元件實現電氣控制, , 24 VDC

工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向，通過內部活塞位置反饋實現高精度。

滑閥

由伺服電動機控制的

線性的

外部先導油供應、外部先導油回油

產品屬性

連接圖ISO 4401-05-05-05

產品系列4WRDE

工作壓力[bar]350

流量[l/min]170

滑閥符號符號V1

連接類型底板安裝

標稱流量[l/min]100

大小10

驅動類型帶車載電子設備的電氣

端口數4.

切換位置數量3.

電源電壓24伏直流電

電子連接器連接器，7極（6+PE）

電氣連接說明符合EN 175201-804的7極（6+PE）連接器

無線連接模擬，指令值±10 V

液壓油HL、HLP、HLPD、HVLP、HVLPD、HFC

密封NBR

重量[kg]7.22

力士樂REXROTH比例換向閥4WRDE16V220L-6X/MXY/24A5

R901435604 4WRDE16V-220L-60/MXY/24A5

尺寸16，符號V，帶集成電子器件的電氣，24 VDC

工業液壓閥在高性能范圍內，根據液壓符號可靠地控制油的流動方向，通過內部活塞位置反饋實現高精度。

滑閥

先導式操作

線性的

外部先導油供應，外部先導油回流

產品屬性

連接圖ISO 4401-07-07-0-05

產品系列4WRDE

壓力[bar]350

流量[l/min]460

閥芯符號符號V

連接類型底板安裝

標稱流量【l/min】220

大小16

驅動類型帶有集成電子設備的電氣

端口數量4.

開關位置數量3.

電源電壓24伏直流電

連通性模擬，指令值±10 V

液壓油HL、HLP、HLPD、HVLP、HVLPD、HFC（Fuchs：Hydrotherm 46M，F(xiàn)uchs：Renosafe 500，Petrofer：Ultra-Safe 620，Houghton：Safe 620，Union：Carbide HP5046）

密封NBR

重量[kg]10.5

力士樂REXROTH帶電氣位置反饋和集成電子元件 (OBE) 的先導式高頻響方向閥4WRLE

規格 10 … 35

組件系列 4X

大工作壓力 350 bar

大流量 4700 l/min

額定流量 60 … 1500 l/min

用于 I4.0 的數字接口 IO-Link

可靠 - 經過驗證且堅固耐用的設計

安全性

當設備關閉時，先導控制閥的控制閥芯位于“故障安全”位置

主閥的控制閥芯位于彈簧對中中心位置和/或偏移位置

高質量 - 伺服閥性能先導控制閥控制閥芯和套筒

靈活 - 適用于位置、速率和壓力控制

 - 響應靈敏度高，滯后小

IO-Link 接口，可選

符號 E. 和 W.

4WRLE 型閥門是一個帶電氣位置反饋和集成電子元件 (OBE) 的先導式方向控制閥。

結構

閥門基本構成包括 3 個主要組件：

先導控制閥 (1) 帶有控制閥芯和套筒、復位彈簧、控制線圈和感應式位置傳感器（可選配電子元件保護膜 (5) 和衰減閥板 (4)）

帶對中彈簧和位置反饋的主閥 (2)

帶模擬 (6) 或 IO-Link 接口的集成電子元件 (OBE) (3)

功能

當集成控制電子元件 (OBE) 被關閉或處于不活動狀態時，則先導控制閥的控制閥芯在彈簧作用下置于"故障安全"位置。主閥的控制閥芯位于其彈簧對中中心位置。

集成控制電子元件 (OBE) 將控制值與主閥控制閥芯的位置實際值進行比較。在有控制偏差的情況下，將激活控制線圈。由于磁力發生改變，先導控制閥芯將扺住彈簧進行調節。

通過控制剖面激活的流量會導致主控制閥芯的調整。主控制閥芯的行程/控制剖面通過與控制值的比例進行調節。

先導油可通過油口 P 從內部供給先導控制閥，也可通過油口 X 從外部供給先導控制閥。可通過油口 T 從內部實現到油箱的反饋，也可以通過油口 Y 從外部實現。

控制線圈斷電

在以下錯誤情況下，集成電子元件 (OBE) 使控制線圈斷電，先導控制閥芯將設置為"故障安全"位置，并將卸載主閥的先導油腔。通過彈簧操作，主閥控制閥芯將移動至中心位置。

低于小電源電壓

僅在接口 "F1" 處：

低于小電流控制值 2 mA（包括控制值線的電纜中斷（電流環））。

僅在接口 "L1" 處：

使能未激活，通訊中斷（看門狗）

內部 IO-Link 發生故障時

僅在接口 "C6" 處：

額外使能未激活

衰減閥板 "D"

衰減閥板 (4) 降低集成電子元件上的加速振幅（頻率 >300 Hz）。

注意：

對于主要為低激勵頻率 (<300 Hz) 的應用，不建議使用衰減閥板。

電子元件保護膜 "-967"

為避免在集成電子元件 (OBE) 殼體中出現冷凝液，可使用電子元件保護膜 (5)。

建議用于空氣濕度高且周期溫度變化明顯的外部工業標準條件（例如室外）。

注意：

具有正遮蓋的先導式三位四通方向控制閥適用于可控制或可調節的軸。斷電狀態下的遮蓋約為控制閥芯行程的 20 %。關閉電氣電源電壓時，驅動器可在功能方向 P 至 B 上短時間加速。

符號 V 和 V1-

4WRLE 型閥門是一個帶電氣位置反饋和集成電子元件 (OBE) 的先導式方向控制閥。

設置

閥門基本構成包括 3 個主要組件：

先導控制閥 (1) 帶有控制閥芯和套筒、復位彈簧、控制線圈和感應式位置傳感器（可選配電子元件保護膜（5）和衰減閥板（4））

帶對中彈簧和位置反饋的主閥 (2)

集成控制電子元件 (OBE) (3)

功能

當集成控制電子元件 (OBE) 被關閉或處于不活動狀態時，則先導控制閥的控制閥芯在彈簧作用下置于“故障安全”位置。主閥的控制閥芯位于彈簧對中偏移位置，關于方向 P 至 B/A 至 T 的行程偏移約為 6 %。

集成控制電子元件 (OBE) 將控制值與主閥控制閥芯的位置實際值進行比較。在有控制偏差的情況下，將激活控制線圈。由于磁力發生改變，先導控制閥芯將扺住相應彈簧進行調節。

通過控制剖面激活的流量會導致主控制閥芯的調整。主控制閥芯的行程/控制剖面通過與控制值的比例進行調節。在控制值預設值為 0 V 的情況下，電子元件將主閥的控制閥芯調節到中心位置。

先導油可通過油口 P 從內部供給先導控制閥，也可通過油口 X 從外部供給先導控制閥。可通過油口 T 從內部實現到油箱的反饋，也可以通過油口 Y 從外部實現。

控制線圈切斷

在以下錯誤情況下，集成電子元件 (OBE) 使控制線圈斷電，先導控制閥芯將設置為“故障安全”位置，并將卸載主閥的先導油腔。通過彈簧操作，主閥控制閥芯將移動至偏移位置（約 6 % P → B/A → T）。

低于小電源電壓

僅在接口“F1”處：低于小電流控制值 2 mA（包括控制值線的電纜中斷（電流環））。

衰減閥板“D”和電子元件保護膜“-967”

請參閱“符號 E. 和 W.”

注意：

先導式三位四通方向控制閥僅適用于激活控制環，且在禁用時沒有鎖定的初始位置。因此，在許多應用中需要“外部單向閥”，并且必須將其考慮到開/關順序。關閉電氣電源電壓時，驅動器可在功能方向 P 至 B 上短時間加速。

型號“XY”

外部先導油供油，外部先導油回油

在本型號中，先導油由單獨的控制電路供給（外部）。先導油回油不流入主閥的 T 通道，而是單獨通過油口 Y 流入油箱（外部）。

型號“PY”

內部先導油供油，外部先導油回油

使用本型號時，先導油由主閥的 P 通道供給（內部）。先導油回油不流入主閥的 T 通道，而是單獨通過油口 Y 流入油箱（外部）。在底板中，必須關閉油口 X。

型號“PT”

內部先導油供油，內部先導油回油

使用本型號時，先導油由主閥的 P 通道供給（內部）。先導油直接流回主閥的 T 通道（內部）。在底板中，必須關閉油口 X 和 Y。

型號“XT”

外部先導供油，內部先導油回油

在本型號中，先導油由單獨的控制電路供給（外部）。先導油直接流回主閥的 T 通道（內部）。在底板中，必須關閉油口 Y。

注意：

先導油供油的改裝作業只能由經過授權的人員執行或返廠執行。須遵守大允許工作參數，請參閱"技術數據"。

訂貨型號示例：

4WRLE27W430SJ-4X/MXY/24A1

4→4 個主油口

WRL→先導式高頻響方向閥

E→帶集成電子元件 (OBE)

27→通徑27（10,16,25,35）

W→機能符號（E, E1-, W6-, W8-, V, V1-, Q3-）

430→額定流量430 l/min

S→流量特性

J→遮蓋躍變（對于蓋板閥，開啟點為 5%；符號 E、E1-、W6-、W8-）

4X→組件系列 40 … 49（40 … 49：安裝和連接尺寸不變）

M→NBR 密封件（V=FKM 密封件）

XY→外部先導油供油，外部先導油回油

24→電源電壓 24 V

A1→控制值輸入 ±10 V

一般信息

型號  4WRLE

規格1016252735

安裝位置  任意

重量kg912192180

周圍溫度范圍  -20 … +60°C

長存儲時間  1年

正弦試驗，符合 DIN EN 60068-2-6

不帶衰減閥板  10 ... 2000 Hz/大 10 g/10 個周期/3 個軸

帶衰減閥板  10 ... 2000 Hz/大 10 g/10 個周期/3 個軸

噪音測試符合 DIN EN 60068-2-64

不帶衰減閥板  20 ... 2000 Hz / 10 gRMS / 30 g 峰值 / 30 min / 3 個軸

帶衰減閥板  20 ... 2000 Hz/10 gRMS/30 g 峰值/24 h/3 軸

運輸沖擊符合 DIN EN 60068-2-27

不帶衰減閥板  15 g/11 ms/3 沖擊/3 個軸

帶衰減閥板  15 g/11 ms/3 沖擊/3 個軸

沖擊試驗符合 DIN EN 60068-2-27

帶衰減閥板  35 g/6 ms/1000 沖擊/3 個軸

大相對濕度  95%

高表面溫度  120°C

MTTFD 值符合 EN ISO 13849  75年

符合性

CE 符合 EMC 指令 2014/30/EU，經檢測符合 EN 61000-6-2 和 EN 61000-6-3

RoHS 指令 2015/65/EU

REACH 條例 (EC) 編號 1907/2006

德國力士樂REXROTH電液比例閥物料號和型號：

R901444295 4WRLE10E80SJ-4X/MPT/24A1

R901444295 4WRLE10E80SJ-42/MPT/24A1

R901475578 4WRLE10V85M-4X/MPT/24A1

R901473845 4WRLE10V1-85M-4X/MPY/24F1

R901469739 4WRLE10E80SJ-4X/MXY/24A1

R901442911 4WRLE10W1-80SJ-4X/MXY/24A1

R927001079 4WRLE10E-80SJ-3X/G24K0/A1M

R901186013 4WRLE10V85M-4X/MXY/24A1

0811404680 4WRLE10Q3-85M-3X/G24ETK0/A1M

R901158977 4WRLE10V70P-3X/G24EK0/F1M

0811404713 4WRLE10E80SJ-3X/G24ETK0/A1M

R901125217 4WRLE10V85L-3X/G24ETK0/A1M

R901401779 4WRLE16E180SJ-42/MXY/24A1

0811404207 4WRL16V200M-30/G24Z4/M

0811404342 4WRLE16Q3-200M-30/G24K0/A1M

R901421073 4WRLE16Q3-200M-4X/MXY/24A1

0811404250 4WRLE16V-120L-3X/G24K0/A1M

R901157861 4WRLE16V150L-4X/MXY/24A1

R901523620 4WRLE16E1-180SJ-4X/MXY/24F1

R901140499 4WRLE16W180SJ-30/G24K0/A1M

0811404307 4WRLE16WZ180SJ-3X/G24K0/A1M

R901395350 4WRLE16W180SJ-4X/MXY/24A1

0811404344 4WRLE16Q3-200M-3X/G24K0/A1WG02M

R901570750 4WRLE16Q3-250M-4X/MXYWL/24A1

R901401738 4WRLE16E1-180SJ-4X/MXY/24A1

R901435576 4WRLE16V1-150P-4X/MXY/24A1-998

R901152885 4WRLE16Q6-200M-3X/G24K0/A1M-853

R901401734 4WRLE16X200M-4X/MXY/24A1-811

R901125221 4WRLE16V200L-3X/G24K0/A1M

R901404330 4WRLE16V120M-4X/MXY/24A1

0811404251 4WRLE16V200M-3X/G24K0/A1M

R901401742 4WRLE16V200M-4X/MXY/24A1

R901089293 4WRLE16V200M-3X/G24ETK0/A1M

R901467795 4WRLE16V200M-4X/MPT/24A1

0811404327 4WRLE16W1Z180SJ-3X/G24ETK0/A1M

R901401888 4WRLE16W1-180SJ-4X/MPT/24A1

0811404454 4WRLE25EZ350SJ-3X/G24K0/A1M

R901423297 4WRLE25E350SJ-4X/MXY/24A1

R901404337 4WRLE25V400L-4X/MXY/24A1

R901404811 4WRLE25V1-400L-4X/MXY/24A1

R901131953 4WRLE25Q3-370M-3X/G24K0/A1M

R901504916 4WRLE25Q3-400M-4X/MXY/24A1

0811404456 4WRLE25WZ350SJ-3X/G24K0/A1M

R901404876 4WRLE25W350SJ-4X/MXY/24A1

R901568615 4WRLE25V400L-42/MXY/24C6

0811404430 4WRLE25V370M-3X/G24K0/A1M

R901401731 4WRLE25V370M-4X/MXY/24A1

0811404439 4WRLE25W1-370M-3X/G24EK0/A1M-769

R901446183 4WRLE25W1-350SJ-4X/MXY/24A1

R901478128 4WRLE25V400L-4X/MPT/24A1

R901404876 4WRLE25W350SJ-4X/MXY/24A1

0811404481 4WRLE25EZ350SJ-3X/G24ETK0/A1M

0811404454 4WRLE25EZ350SJ-3X/G24K0/A1M

0811404471 4WRLE25W4Z350SJ-3X/G24ETK0/A1M

0811404572 4WRLE27Q3-550P-3X/G24K0/A1M

R901407415 4WRLE27Q3-550P-4X/MXY/24A1-998

0811404458 4WRLE27W430SJ-30/G24K0/A1M

R901405591 4WRLE27W430SJ-4X/MXY/24A1

0811404441 4WRLE27Q4-430M-3X/G24K0/A1M

0811404438 4WRLE27Q4-430M-3X/G24ETK0/A1M

R901573993 4WRLE35V1000L4X/MPT/24F1

0811404580 4WRLE35Q4-1000M-3X/G24TK0/A1M

0811404500 4WRL35E1100S-30/G24Z4/M

R901441561 4WRLE35V1000M-4X/MXY/24A1

0811404578 4WRLE35X500M-3X/G24EK0/A1M-812

R901499044 4WRLE35E1100SJ-4X/MXY/24A1

力士樂REXROTH比例閥R901404337

液壓比例方向閥 4WRLE25V400L-4X/MXY/24A1

R901404337 4WRLE25V400L-42/MXY/24A1

公稱尺寸 25, , 符號 V, , 通過集成電子元件實現電氣控制, , 24 VDC

工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向，通過內部活塞位置反饋實現高精度。

滑閥

由伺服電動機控制的

線性的

外部先導油供應、外部先導油回油

產品屬性

連接圖ISO 4401-08-08-05

產品系列4WRLE

工作壓力[bar]350

流量[l/min]1250

滑閥符號符號V

連接類型底板安裝

標稱流量[l/min]400

大小25

驅動類型帶集成電子設備的電氣

端口數4.

切換位置數量3.

電源電壓24伏直流電

電子連接器連接器，7極（6+PE）

電氣連接說明符合EN 175201-804的7極（6+PE）連接器

無線連接模擬，指令值±10 V

符合性說明CE符合EMC指令2014/30/EU、RoHS指令2011/65/EU

液壓油HL、HLP、HFC

密封NBR

重量[kg]18.5

力士樂REXROTH比例閥R901401779

液壓比例方向閥 4WRLE16E180SJ-4X/MXY/24A1

R901401779 4WRLE16E180SJ-42/MXY/24A1

公稱尺寸 16, , 符號 E, , 通過集成電子元件實現電氣控制, , 24 VDC

工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向，通過內部活塞位置反饋實現高精度。

滑閥

由伺服電動機控制的

進步的

外部先導油供應、外部先導油回油

產品屬性

連接圖ISO 4401-07-07-0-05

產品系列4WRLE

工作壓力[bar]350

流量[l/min]800

滑閥符號符號E

連接類型底板安裝

標稱流量[l/min]180

大小16

驅動類型帶車載電子設備的電氣

端口數4.

切換位置數量3.

電源電壓24伏直流電

電子連接器連接器，7極（6+PE）

電氣連接說明符合EN 175201-804的7極（6+PE）連接器

無線連接模擬，指令值±10 V

符合性說明CE–電磁兼容性2014/30/EU；RoHS指令2011/65/EU

液壓油HL、HLP、HLPD、HVLP、HVLPD、HFC

密封NBR

重量[kg]11.59

REXROTH壓力傳感器HM20-23/100-H-K35-N
